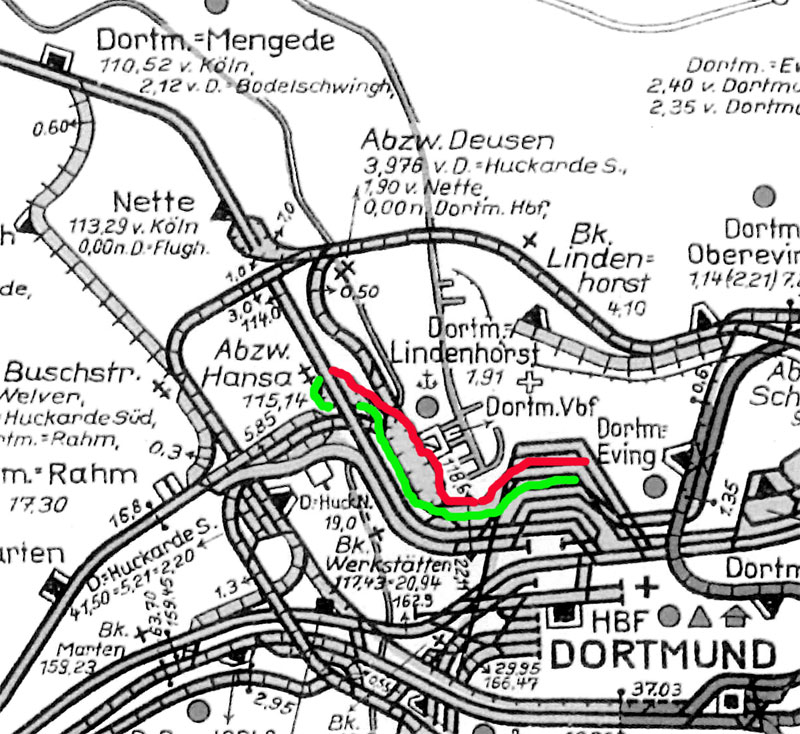

Auszug Streckenkarte 1951
Quelle: [3]
Stand der Kilometrierung: 1977
Abzw Hansa -0,5 - Dortmund Hbf 4,30
Stand der Kilometrierung: 2002
Abzw Hansa, W 503, km -0,459 - Dortmund Hbf 4,344
Stand der Kilometrierung: 2017
ehem. Abzw Dortmund Hansa km -0,459 - Dortmund Hbf, W 237, km 4,668 (2133)
|
Etwa bei 1,0 teilte sich die zweigleisige
Strecke auf. Das Richtungsgleis umfuhr den
Rangierbahnhof südwestlicher Richtung (als
südliches Umfahrungsgleis bezeichnet), das
Gegenrichtungsgleis umfuhr den Rangierbahnhof in
nordöstlicher Richtung (als nördliches
Umfahrungsgleis bezeichnet). Ab etwa km 2,9
verliefen Richtungs- und Gegenrichtungsgleis
wieder parallel. Durch den unterschiedlichen
Verlauf ergab sich eine unterschiedliche
Kilometrierung für Richtungsgleis und
Gegenrichtungsgleis. Dieser Unterschied wurde
zwischen km 3,2 und km 3,3 ausgeglichen. Richtungsgleis: km 3,2 + 142,03 m = km 3,3 + 13,99 m Überlänge: 28,03 m Gegenrichtungsgleis: km 3,3 + 11,65 m = km 3,3 + 14,19 m Fehllänge: 2,54 m |

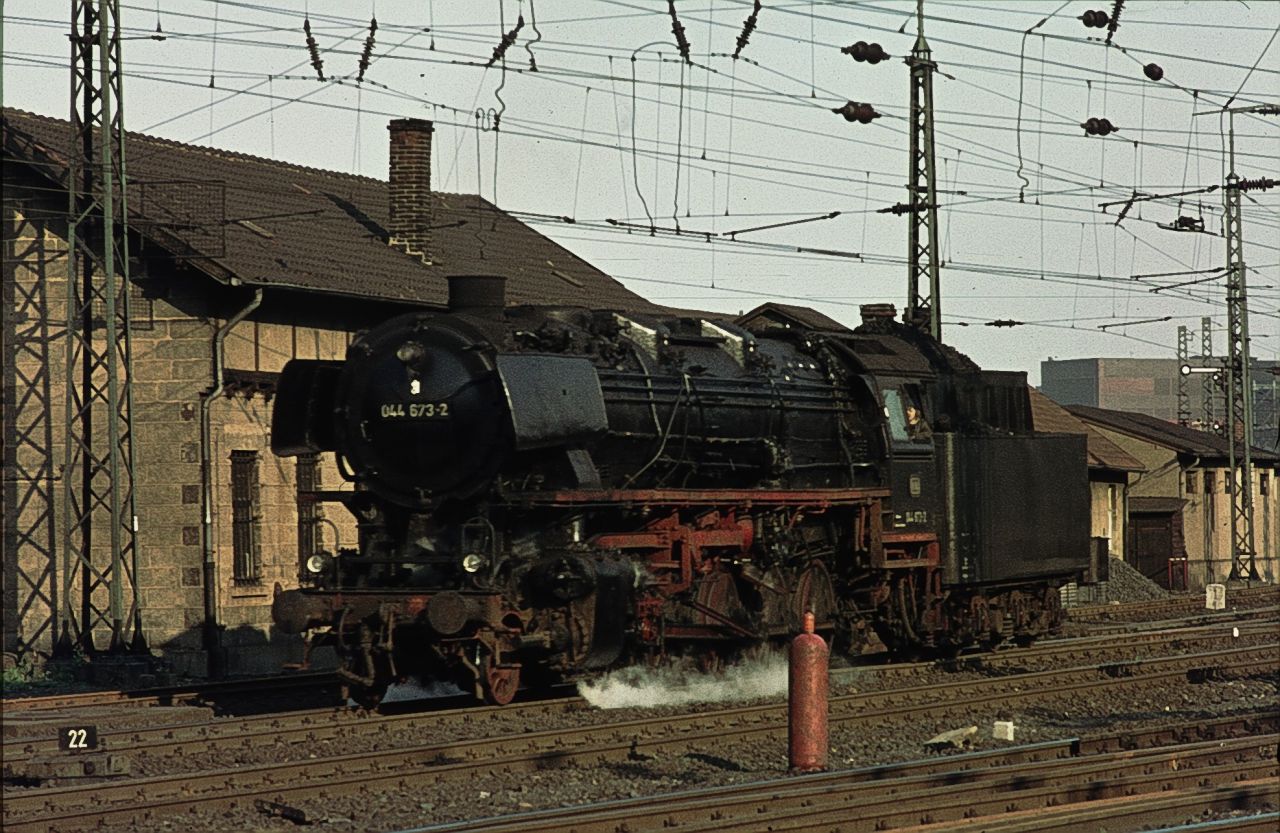

km 1,1 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Dortmund Hbf
044 673
Foto: Jürgen Wensorra, 17.05.1974

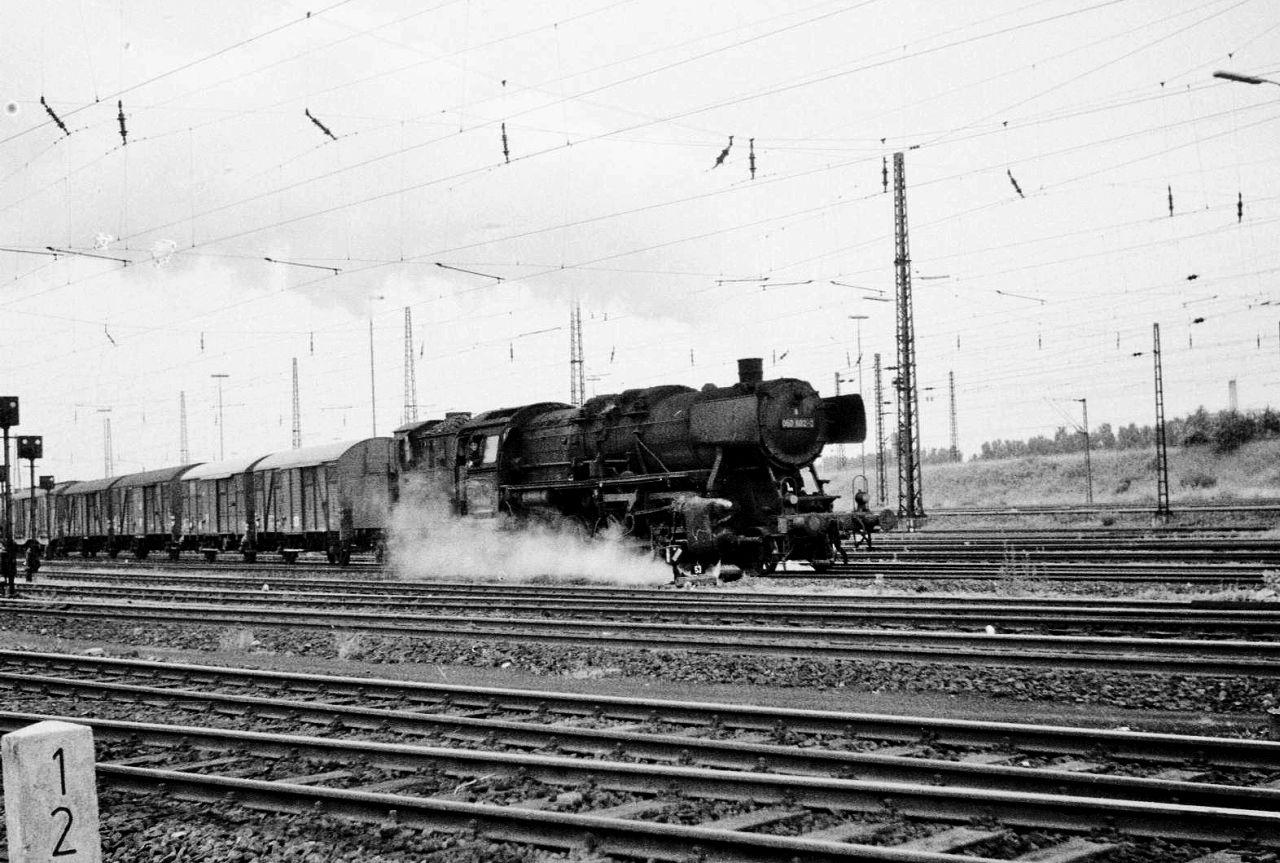

km 1,2 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Dortmund Hbf
050 602
Foto: Jürgen Wensorra, 08.07.1972

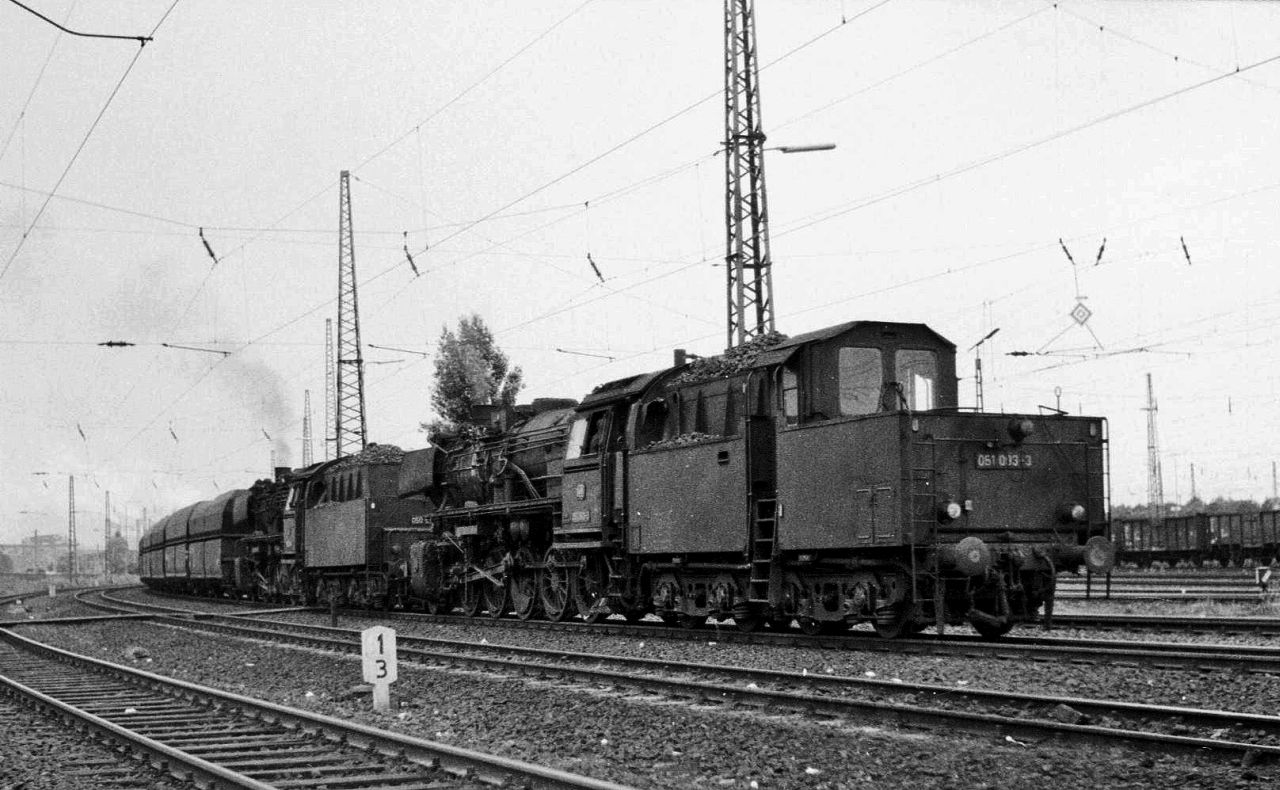

km 1,3 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Dortmund Hbf
051 093 und 050 577
Foto: Jürgen Wensorra, 07.08.1972

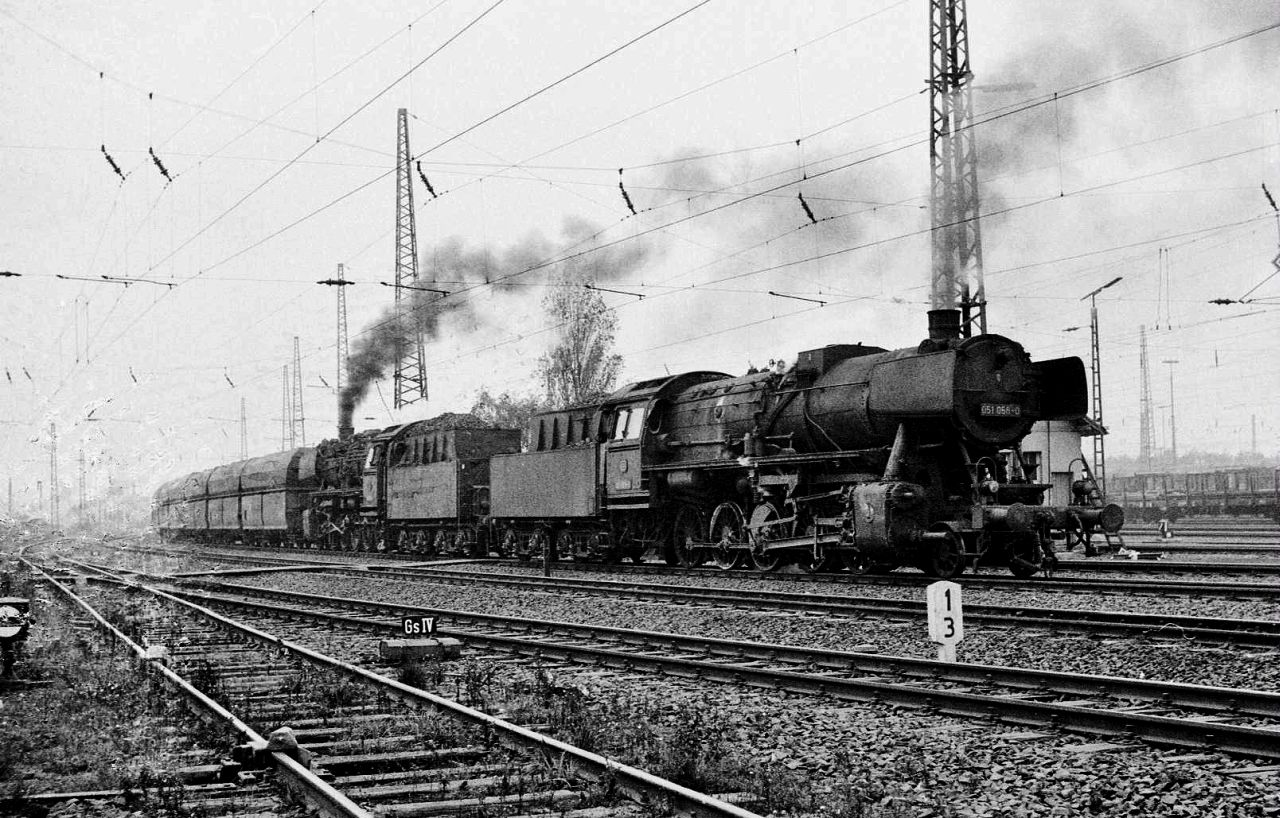

km 1,3 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Dortmund Hbf
051 056 und 050 577
Foto: Jürgen Wensorra, 13.10.1972

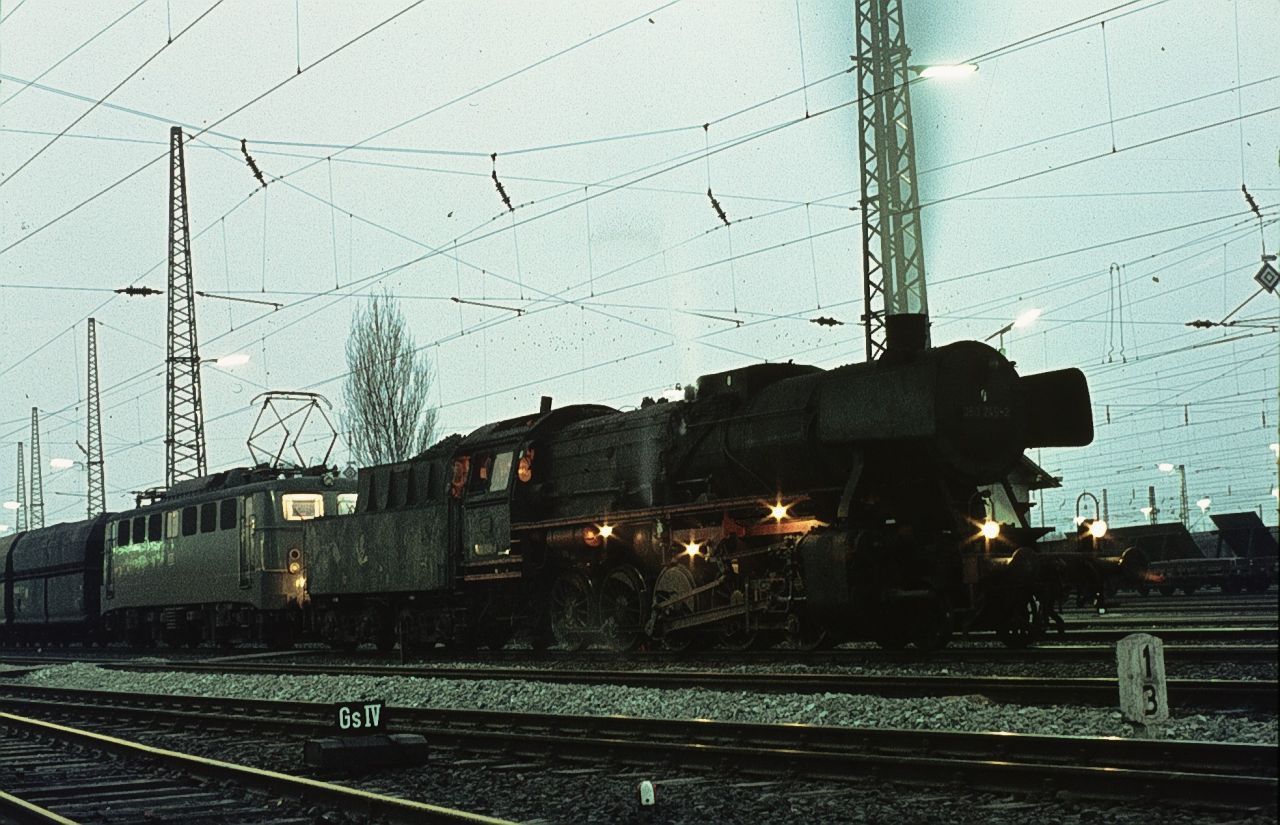

km 1,3 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Dortmund Hbf
050 249
Foto: Jürgen Wensorra, 12.03.1974

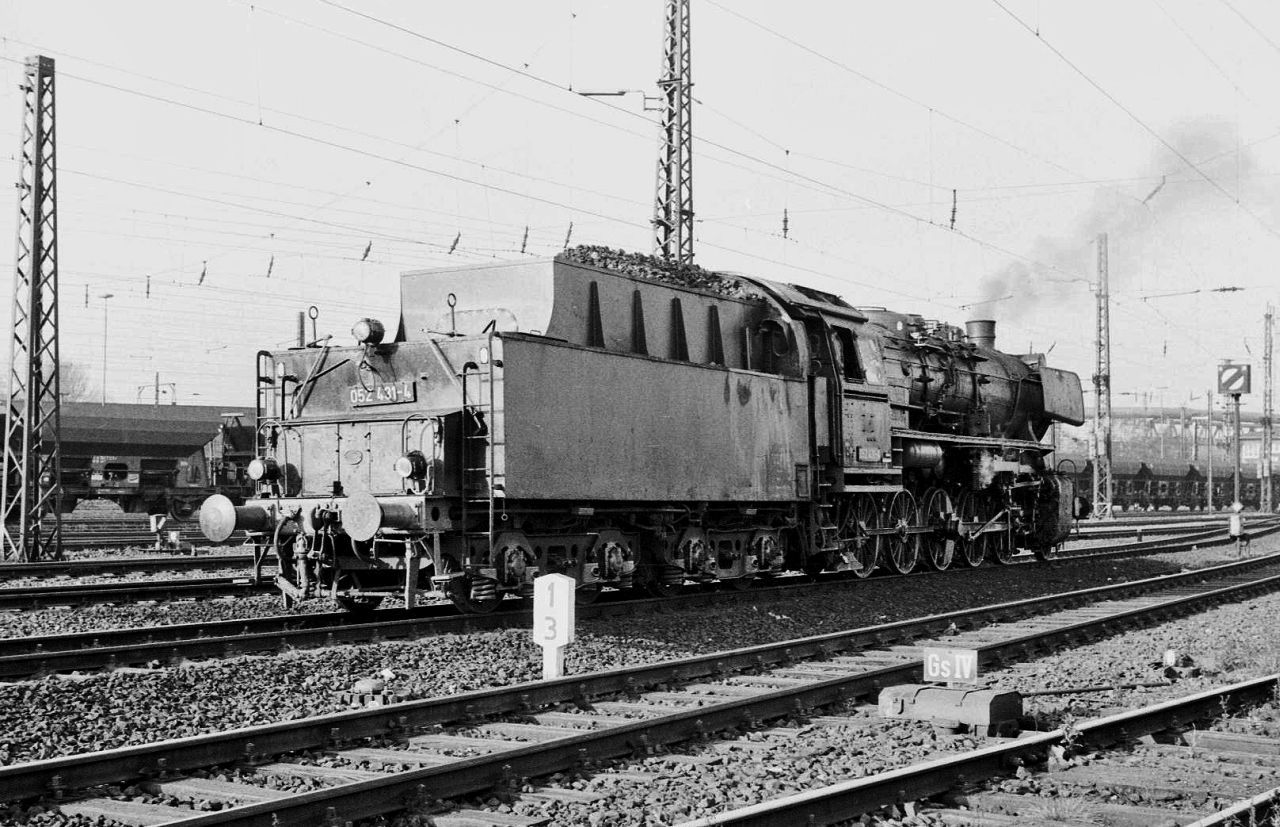

km 1,3 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Abzw Hansa
052 431
Foto: Jürgen Wensorra, 11.11.1972

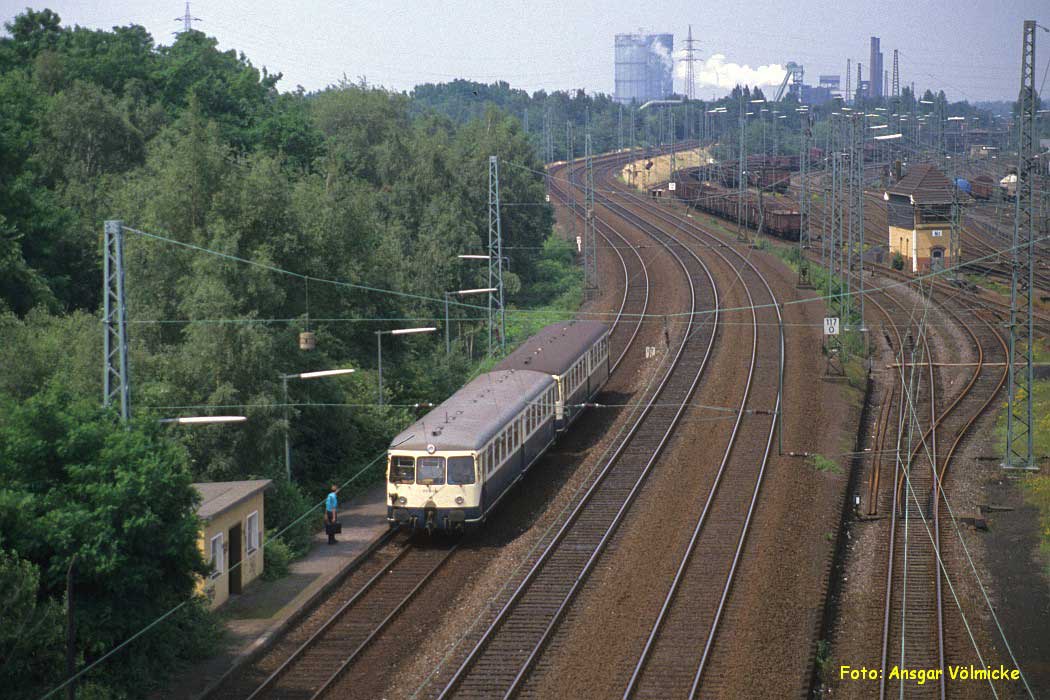

bei km 1,9 (rechts, Richtungsgleis bzw. südliche Umfahtung des Rbf) - Blick Richtung Abzw Hansa
km 117,0 gehört zur Strecke
Köln-Deutz - Düsseldorf Hbf - Duisburg Hbf - Oberhausen Hbf - Wanne-Eickel Hbf - Dortmund Hbf - Hamm Pbf
Links etwa km 20,5 der Strecke
Herne 0,0 - Abzw Dortmund-Rahm 17,81 - Dortmund Hbf 23,01
am Hp Dortmund Werkstätte
Foto: Ansgar Völmicke, 29.06.1990

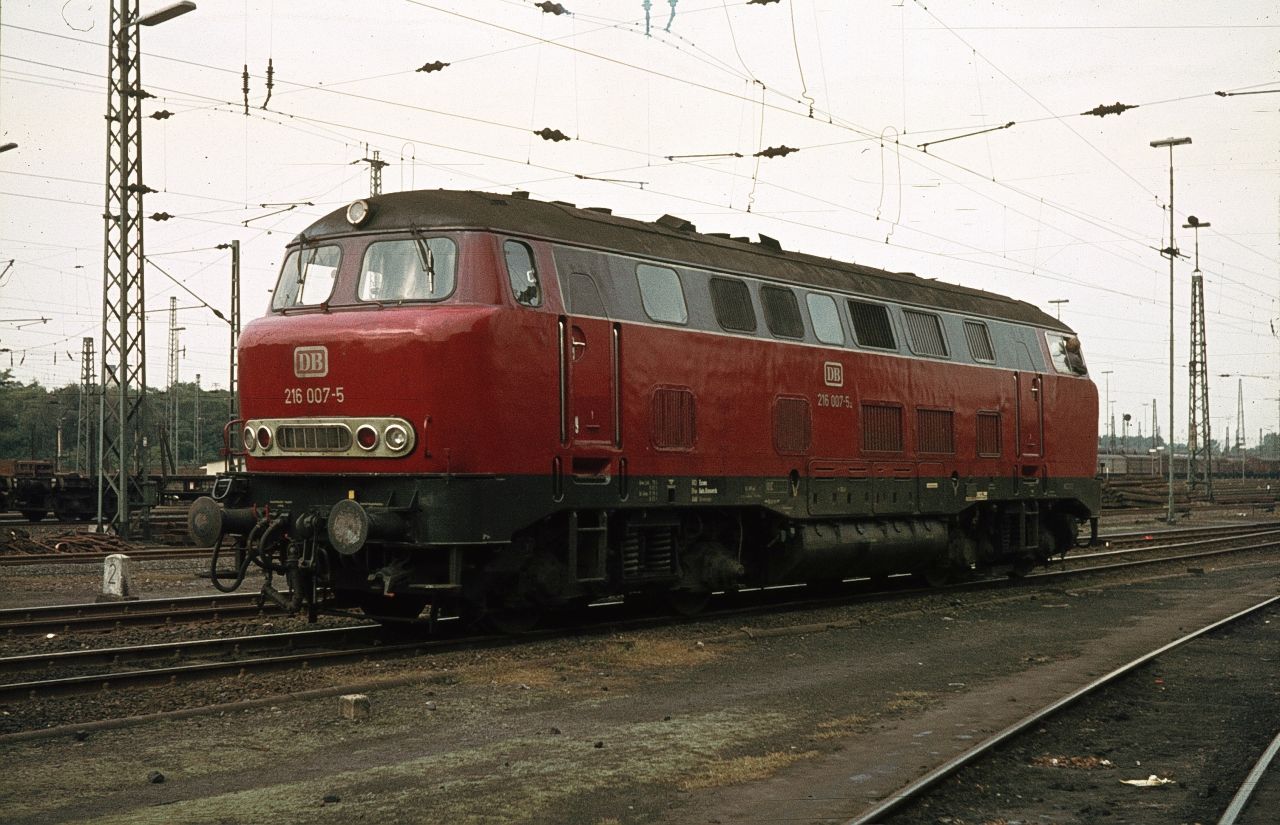

km 2,0 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Abzw Hansa
216 007
Foto: Jürgen Wensorra, 24.09.1973

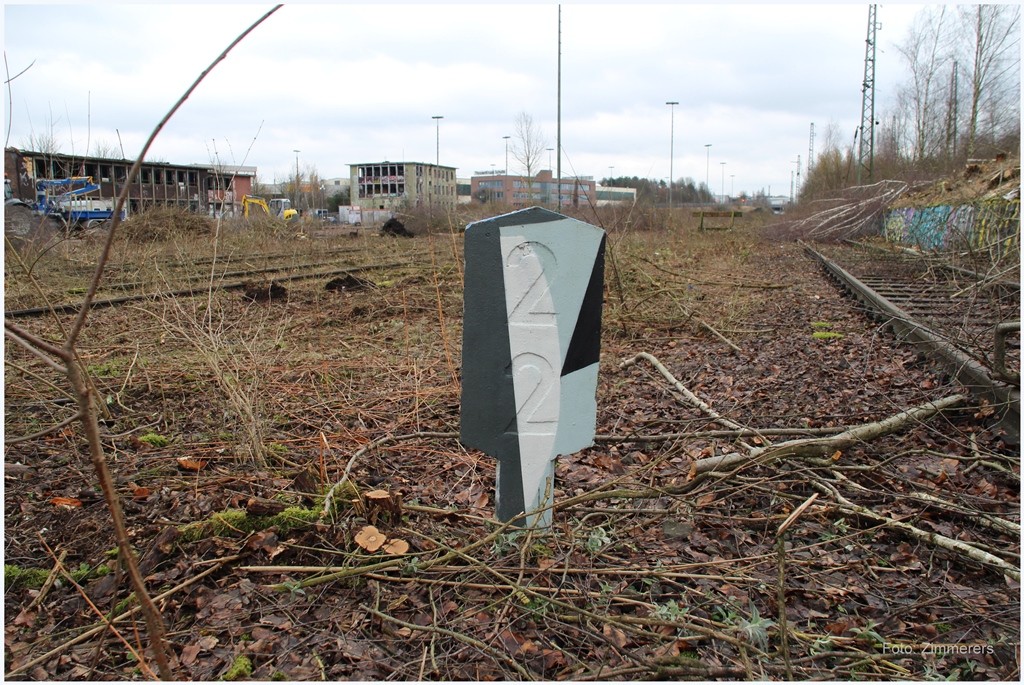

km 2,2 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Dortmund Hbf
Foto: Der Dortmunder, 08.02.2022

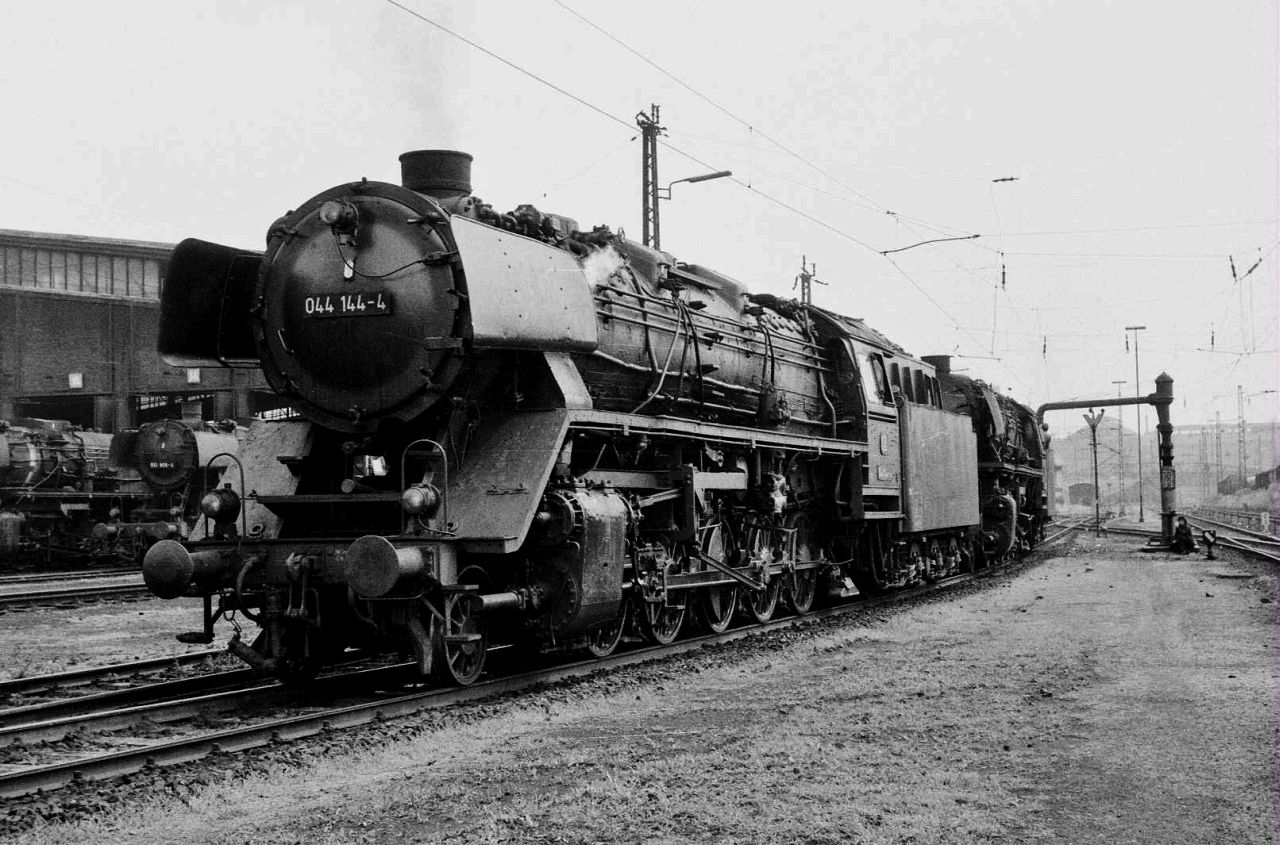

km 2,3 (Gegenrichtungsgleis) in Dortmund Rbf - Blick Richtung Dortmund Hbf
044 144
Foto: Jürgen Wensorra, 05.08.1972
