Annaberg-Buchholz unt Bf 0,30 - Flöha 43,50 (AF)
Auszug Streckenkarte 1938
Quelle: [1]
Stand der Kilometrierung: 1934/1945
Annaberg-Buchholz unt Bf 0,30 - Flöha 43,50 (AF)
| Annaberg-Buchholz unt Bf | 0,3 | km 19,04 der Strecke Vejprty (dt.: Weipert) 0,0 - Grenze Tschechien/Deutschland 0,578 - Bärenstein (Kr Annaberg) 0,91 - Annaberg-Buchholz unt Bf 19,04 (WA) |
| Schönfeld-Wiesa | 3,88 | km 0,0 der Strecke Schönfeld-Wiesa 0,0 - Thum 17,23 - Meinersdorf (Erzgeb) 29,78 (SM) Spurweite 750 mm |
| Wiesenbad | 8,41 | |
| Abzw Plattenthal | 9,67 | km 0,0 der Strecke Abzw Plattenthal 0,0 - Geyersdorf-Mildenau 4,21 - Königswalde (Erzgeb) unt. Bf 7,77 (WKw) |
| Wolkenstein | 13,88 | km 0,0 der Strecke Wolkenstein 0,0 - Jöhstadt 22,95 (WJ) Spurweite 750 mm |
| Wolkenstein-Warmbad | 16,70 | 1934: Floßplatz-Warmbad |
| Scharfenstein | 21,28 | |
| Wilischthal | 24,15 | km 0,0 der Strecke Wilischthal 0,0 - Thum 13,54 (WT) Spurweite 750 mm |
| Zschopau | 26,76 | |
| Waldkirchen (Erzgeb) | 30,52 | |
| Witzschdorf | 32,12 | |
| Hennersdorf (Sachs) | 34,71 | |
| Erdmannsdorf-Augustusburg | 39,33 | Standseilbahn |
| Flöha | 43,50 | km 67,37 der Strecke Dresden Hbf -0,048 - Chemnitz Hbf 79,73 - Zwickau (Sachs) Hbf 128,35 - Abzw Werdau Bogendreieck (Neumarker Spitze) 136,23 (DW) |
| km 57,92 der Strecke Staatsgrenze Tschechei/Deutschland 0,0 - Reitzenhain 1,39 - Pockau-Lengefeld 31,23 - Flöha 57,92 (RF) |
Stand der Kilometrierung: 1967
Annaberg-Buchholz unt Bf 0,30 - Flöha 43,51 (AF)
| Annaberg-Buchholz unt Bf | 0,30 | km 19,04 der Strecke Vejprty (Weipert) 0,0 - Grenze Tschechoslowakei/Deutschland 0,578 - Bärenstein (Kr Annaberg) 0,91 - Annaberg-Buchholz unt Bf 19,04 (WA) |
| Schönfeld-Wiesa | 3,88 | km 0,0 der Strecke Schönfeld-Wiesa 0,0 - Thum 17,26 - Meinersdorf (Erzgeb) 29,78 (SM) Spurweite 750 mm |
| Wiesenbad | 8,41 | |
| Abzw Plattenthal | 9,67 | km 0,0 der Strecke Abzw Plattenthal 0,0 - Geyersdorf-Mildenau 4,21 (WKw) |
| Wolkenstein | 13,88 | km 0,0 der Strecke Wolkenstein 0,0 - Jöhstadt 22,95 (WJ) Spurweite 750 mm |
| Warmbad | 16,70 | 1934: Floßplatz-Warmbad 1945: Wolkenstein-Warmbad |
| Scharfenstein | 21,28 | |
| Wilischthal | 24,15 | km 0,0 der Strecke Wilischthal 0,0 - Thum 13,51 (WT) Spurweite 750 mm |
| Zschopau | 26,76 | |
| Waldkirchen (Erzgeb) | 30,52 | |
| Witzschdorf | 32,12 | |
| Hennersdorf (Sachs) | 34,71 | |
| Erdmannsdorf-Augustusburg | 39,33 | Standseilbahn |
| Flöha | 43,51 | km 67,37 der Strecke Dresden Hbf -0,048 - Chemnitz Hbf 79,73 - Zwickau (Sachs) Hbf 128,35 - Abzw Werdau Bogendreieck (Neumarker Spitze) 136,23 (DW) |
| km 57,92 der Strecke Grenze Tschechoslowakei/Deutschland 0,0 - Reitzenhain 1,39 - Pockau-Lengefeld 31,23 - Flöha 57,92 (RF) |
Stand der Kilometrierung: 2011
Annaberg-Buchholz unt Bf 0,30 - Flöha 43,52 (AF) (6644)
| Annaberg-Buchholz unt Bf | 0,30 | km 19,02 der Strecke Vejprty (Weipert) 0,0 - Grenze Tschechien/Deutschland 0,578 - Bärenstein (Kr Annaberg) 0,91 - Annaberg-Buchholz unt Bf 19,02 (WA) (6623) |
| Wiesa (Erzgeb) | 5,65 | |
| Thermalbad Wiesenbad | 8,41 | |
| Wolkenstein | 13,76 | |
| Warmbad | 16,71 | |
| Scharfenstein | 21,28 | |
| Wilischthal | 24,15 | |
| Zschopau | 26,89 | |
| Zschopau Ost | 28,18 | |
| Waldkirchen (Erzgeb) | 30,52 | |
| Witzschdorf | 32,10 | |
| Hennersdorf (Sachs) | 34,76 | |
| Erdmannsdorf-Augustusburg | 39,33 | Standseilbahn |
| Flöha-Plaue | 42,08 | |
| Flöha | 43,52 | km 67,37 der Strecke Dresden Hbf -0,048 - Chemnitz Hbf 79,72 - Zwickau (Sachs) Hbf 128,38 - Abzw Werdau Bogendreieck (Zwickauer Spitze) 135,70 (DW) (6258) |
| km 57,92 der Strecke Marienberg (Sachs) 18,88 - Pockau-Lengefeld 31,24 - Flöha 57,92 (RF) (6619) |

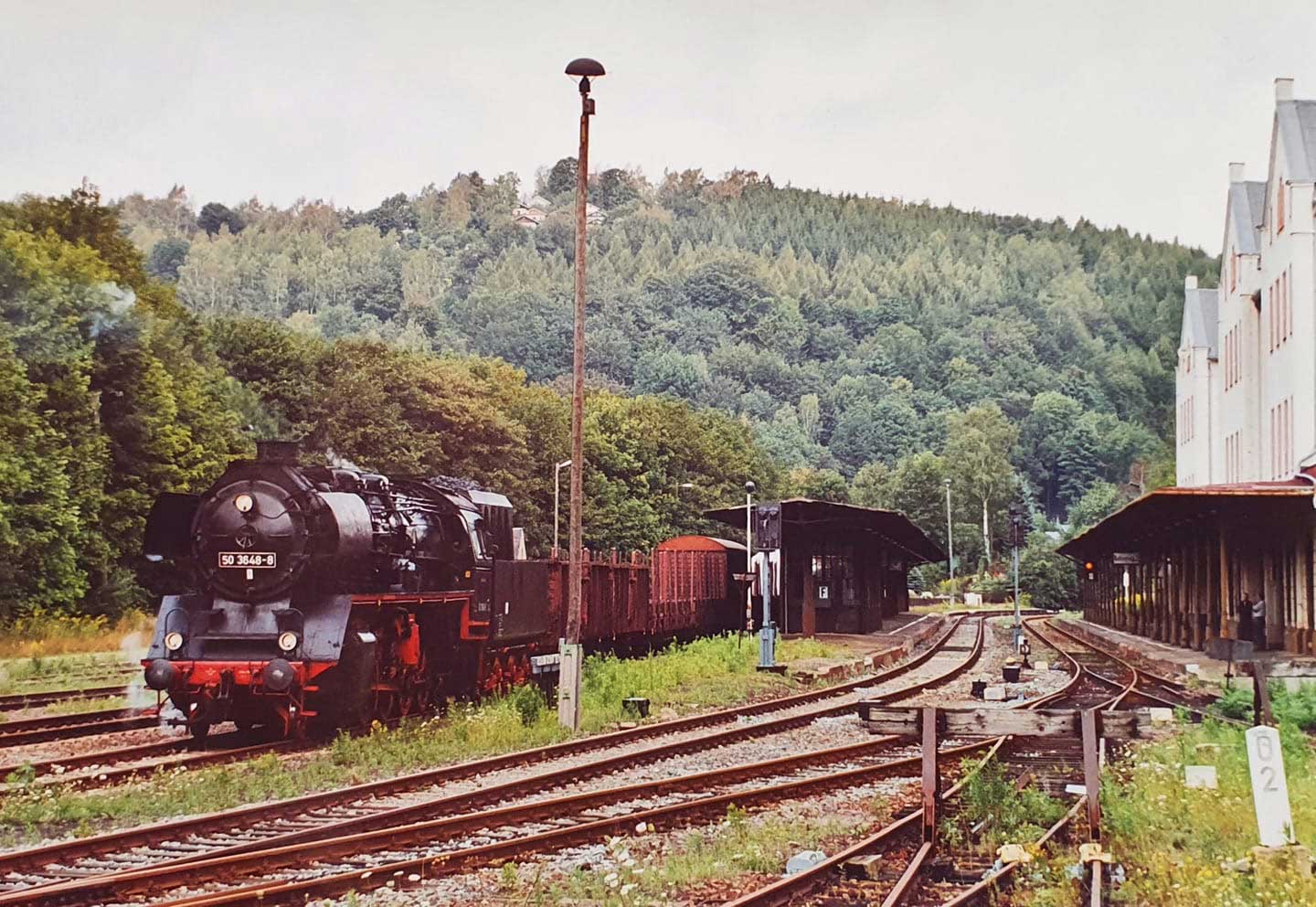

km 0,2 in Annaberg-Buchholz unt Bf - 50 3648
Foto: Sven Mehnert, August 2004

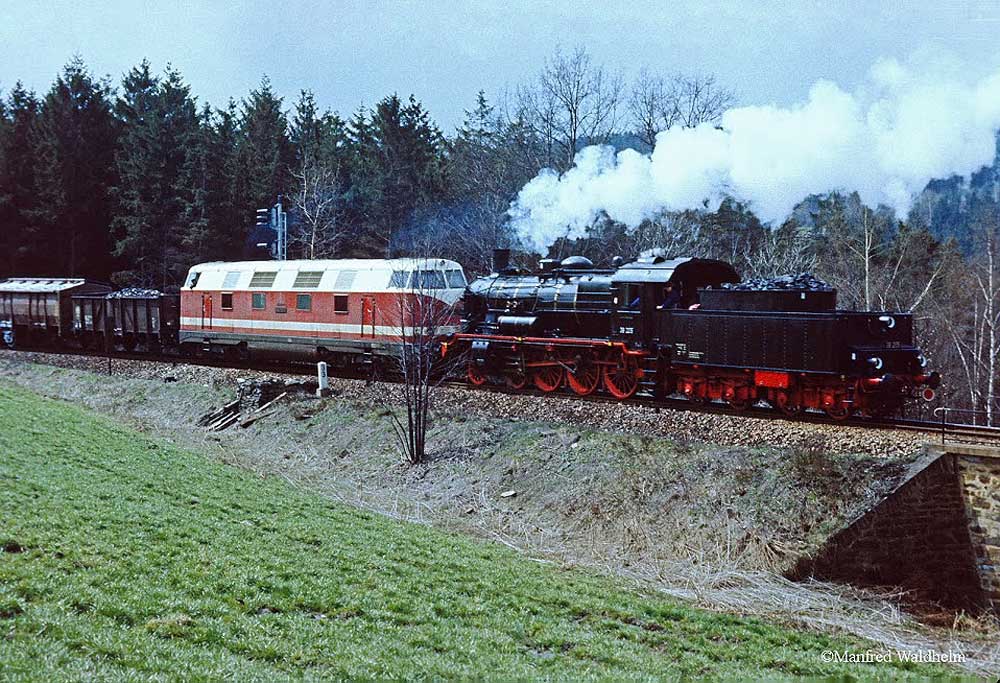

km 3,3 bei Schönfeld-Wiesa - 38 205 und 118 225
Foto: Manfred Waldhelm, 03.05.1980
km 3,9 in Schönfeld-Wiesa - Beschriftung mittels einer Schablone
Foto: Helmut Siegel, 2019

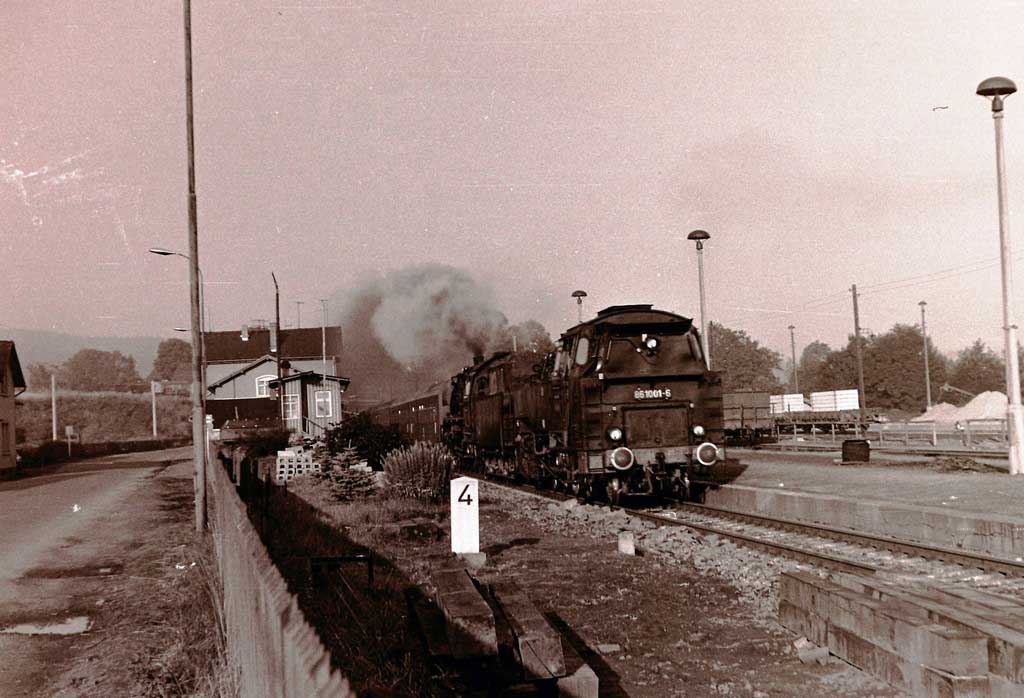

km 4,0 in Schönfeld-Wiesa - 86 1001 und 50 1694
Foto: Helmut Siegel, 1978

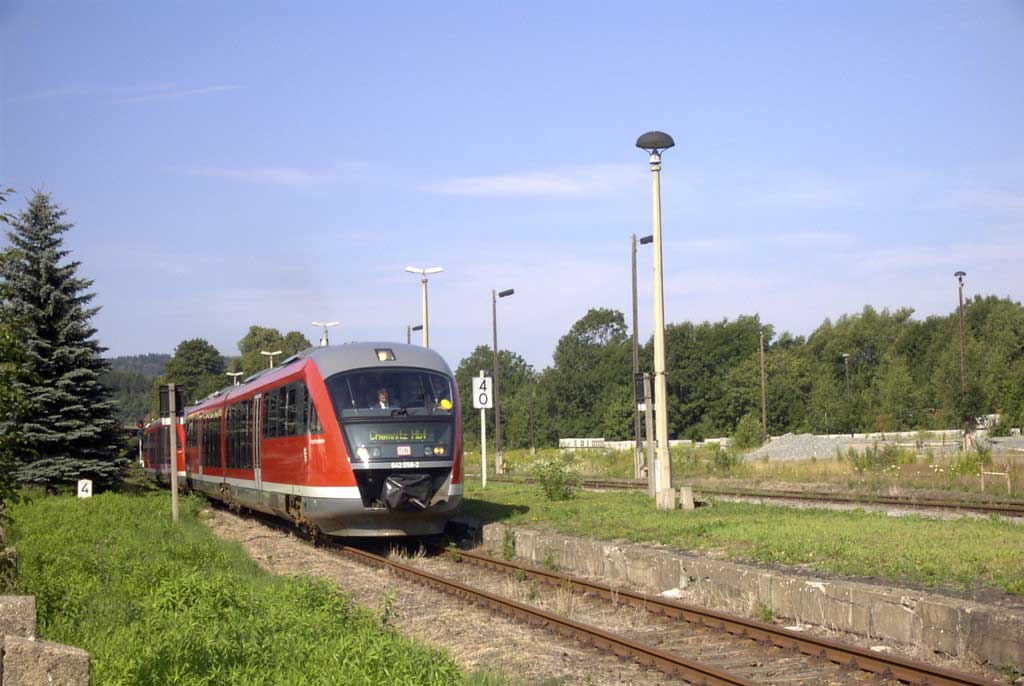

km 4,0 in Schönfeld-Wiesa - 642
Foto: Helmut Siegel, 2003
km 4,0 in Schönfeld-Wiesa
Foto: Helmut Siegel, 2018

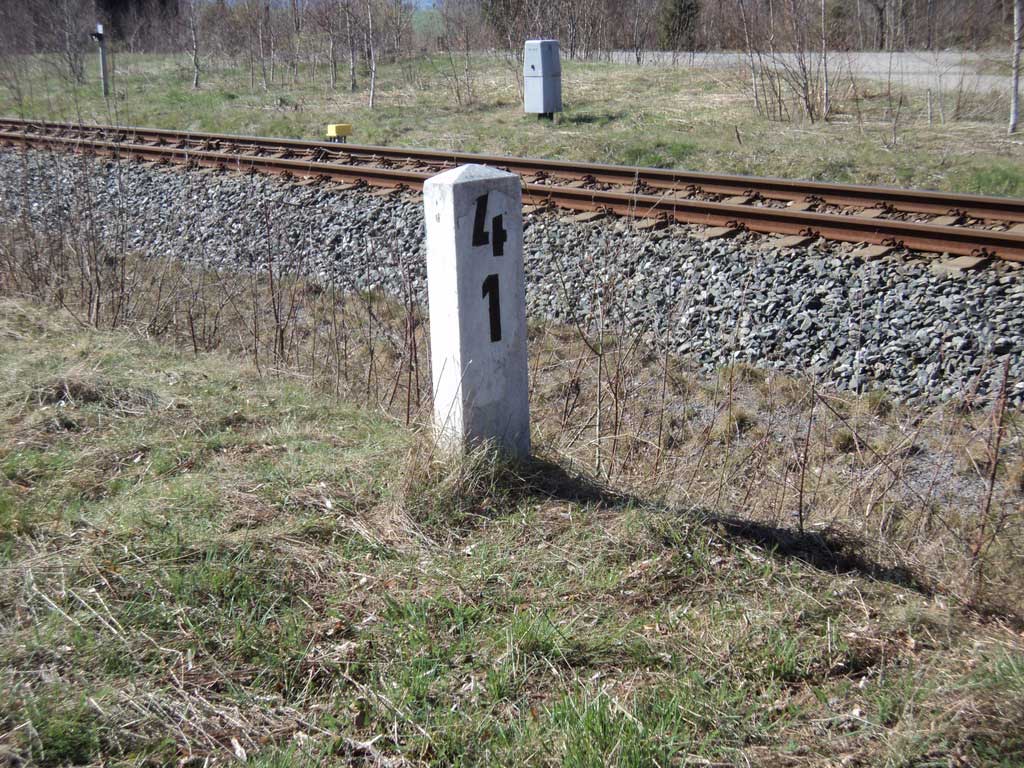

km 4,1 in Schönfeld-Wiesa
Foto: Helmut Siegel, späte 70iger
km 4,1 in Schönfeld-Wiesa - 642 234 als RB 30819
Foto: Cargonaut, 11.03.2007
km 4,1 in Schönfeld-Wiesa - Beschriftung mittels einer Schablone
Foto: Helmut Siegel, 2019

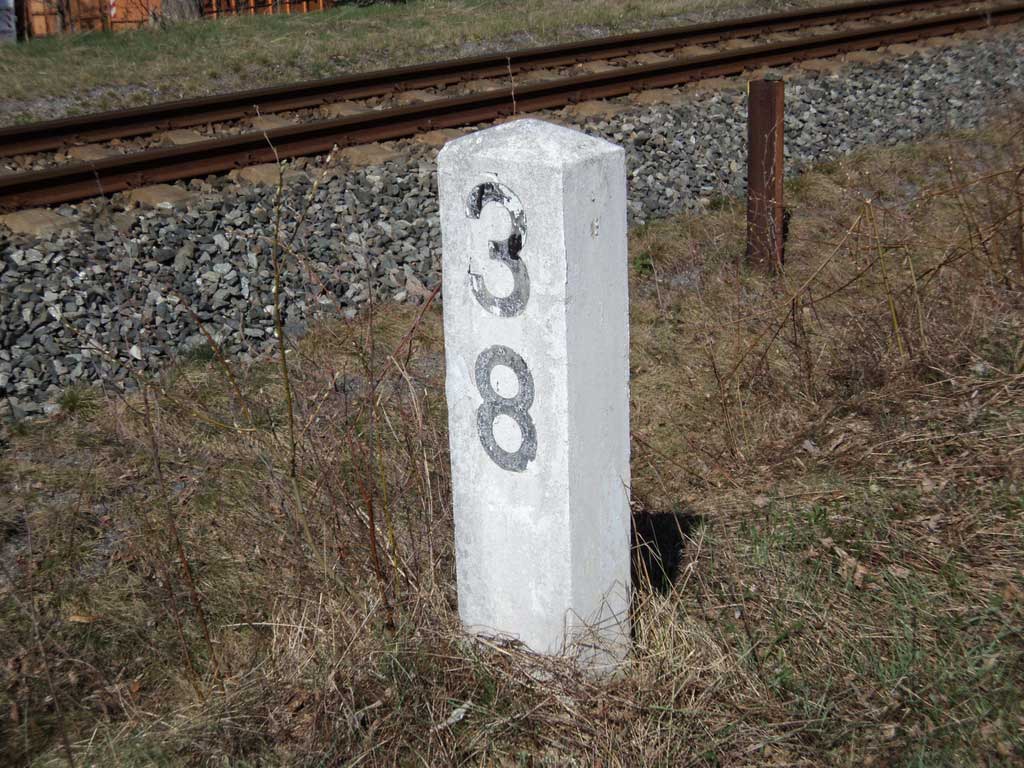

Die Rückseite des Steines km 4,1 zeigt aber km 3,8
Möglich, dass der Stein 3,8 umgesetzt wurde, aber nur auf einer Seite verändert wurde.
Foto: Helmut Siegel, 2019
+
km 8,4 im Bf Thermalbad Wiesenbad
110 634
Foto: Bernd Magiera, 31.05.1991
km 8,4 im Bf Thermalbad Wiesenbad
Zwei "U-Boote" mit einem Schotterzug
Foto: Hans-Jürgen Warg, September 1997

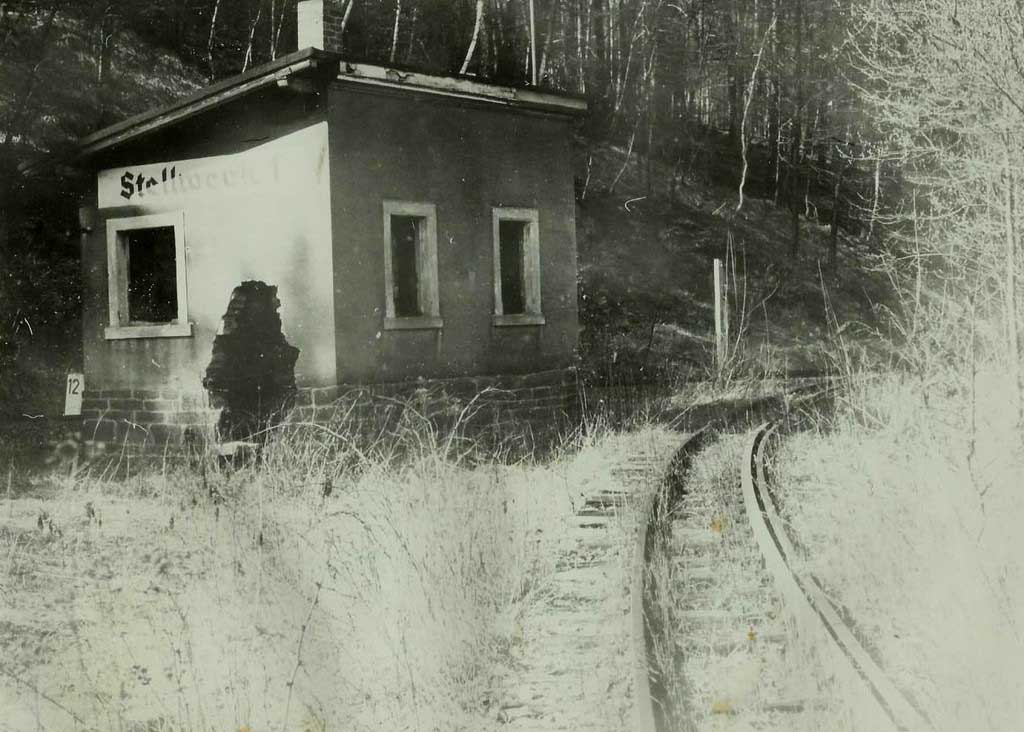

km 12,0 am Abzw ins Preßnitztal
Im Vordergrund die Strecke Wolkenstein - Jöhstadt bei km 1,9
Foto: Helmut Siegel, ca. 1989
km 12,4 und km 12,5 zwischen Thermalbad Wiesenbad und Wolkenstein
110 881
Man beachte das 3-Schienengleis
Schmalspur gehört zur Strecke Wolkenstein - Jöhstadt
Foto: Ingmar Weidig, 18.03.1991

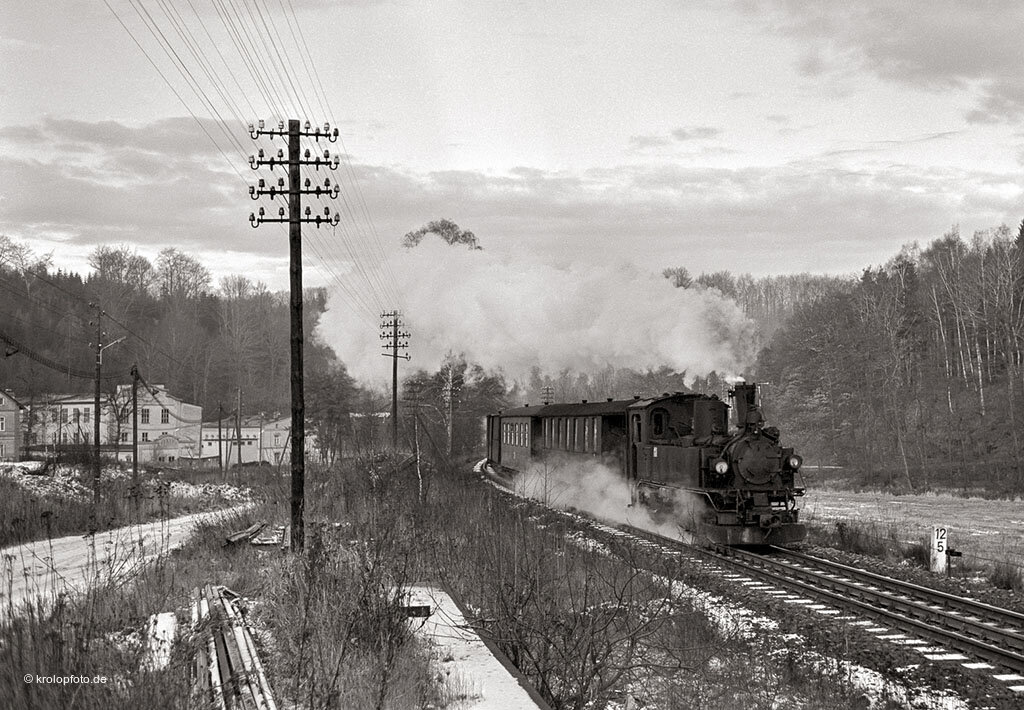

km 12,5 zwischen Thermalbad Wiesenbad und Wolkenstein
99 1568
Man beachte das 3-Schienengleis
Schmalspur gehört zur Strecke Wolkenstein - Jöhstadt
Foto: Michael Krolop, Januar 1983
km 12,6 zwischen Thermalbad Wiesenbad und Wolkenstein
99 1606
Man beachte das 3-Schienengleis
Schmalspur gehört zur Strecke Wolkenstein - Jöhstadt
Foto: Volker Fröhmer, 31.12.1982

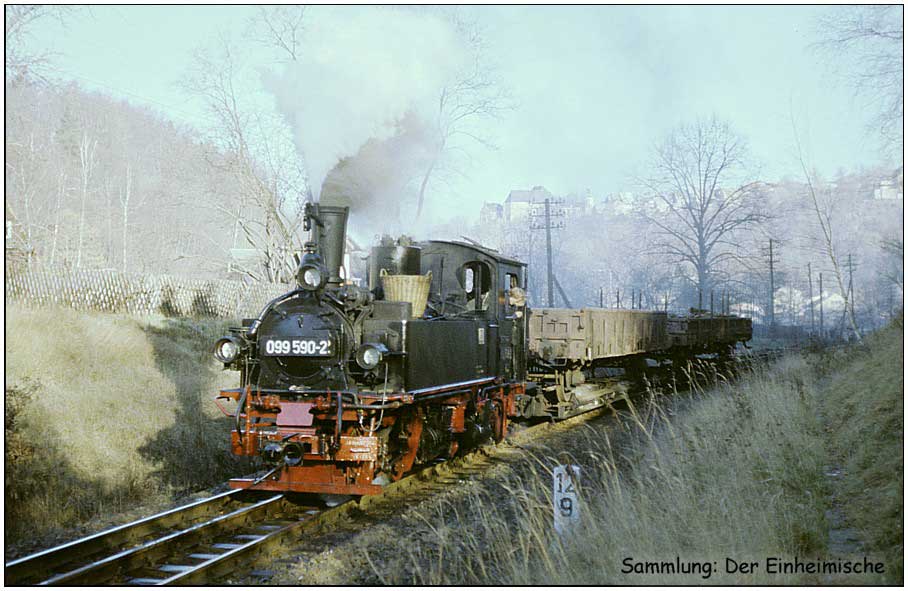

km 12,9 zwischen Thermalbad Wiesenbad und Wolkenstein - 099 590
Man beachte das 3-Schienengleis
Schmalspur gehört zur Strecke Wolkenstein - Jöhstadt
Foto: Sammlung: Der Einheimische
km 13,0 zwischen Thermalbad Wiesenbad und Wolkenstein - 99 1535 mit 14297
Man beachte das 3-Schienengleis
Schmalspur gehört zur Strecke Wolkenstein - Jöhstadt
Foto: Jürgen Court, Juli 1979

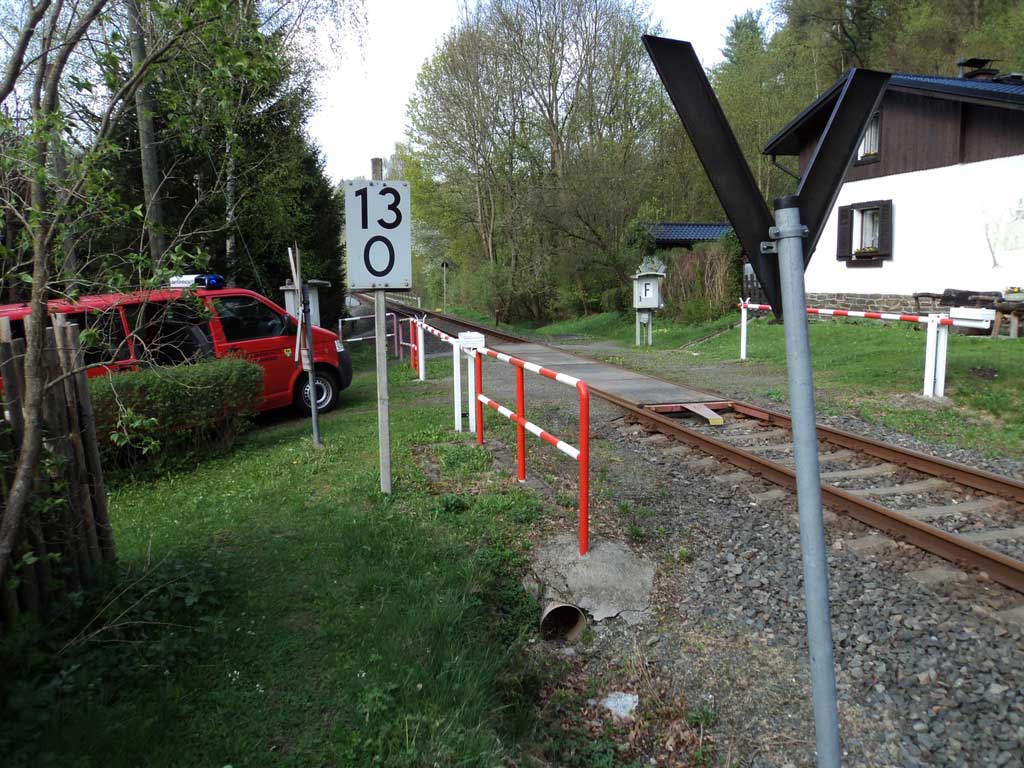

km 13,0 zwischen Thermalbad Wiesenbad und Wolkenstein
Der Stein, die Freileitung und das 3-Schienengleis sind verschwunden,
der F-Kasten ist erneuert und hat den Platz gewechselt und
aus dem BÜ ist eine Bedarfsschranke geworden.
Das Bahnwärterhaus wurde erneuert.
Foto: Helmut Siegel, 23.04.2018
km 13,0 zwischen Thermalbad Wiesenbad und Wolkenstein - 50 3648
Foto: Erzgebirg´s Train Photography, 18.12.2021
Kilometrierungssprung
km 13,0 + 0,00 m = km 13,0 + 39,78 m
Fehllänge: 39,78 m
km 13,2 in Wolkenstein - 50 3604
Foto: Jürgen Court, 10.06.1984

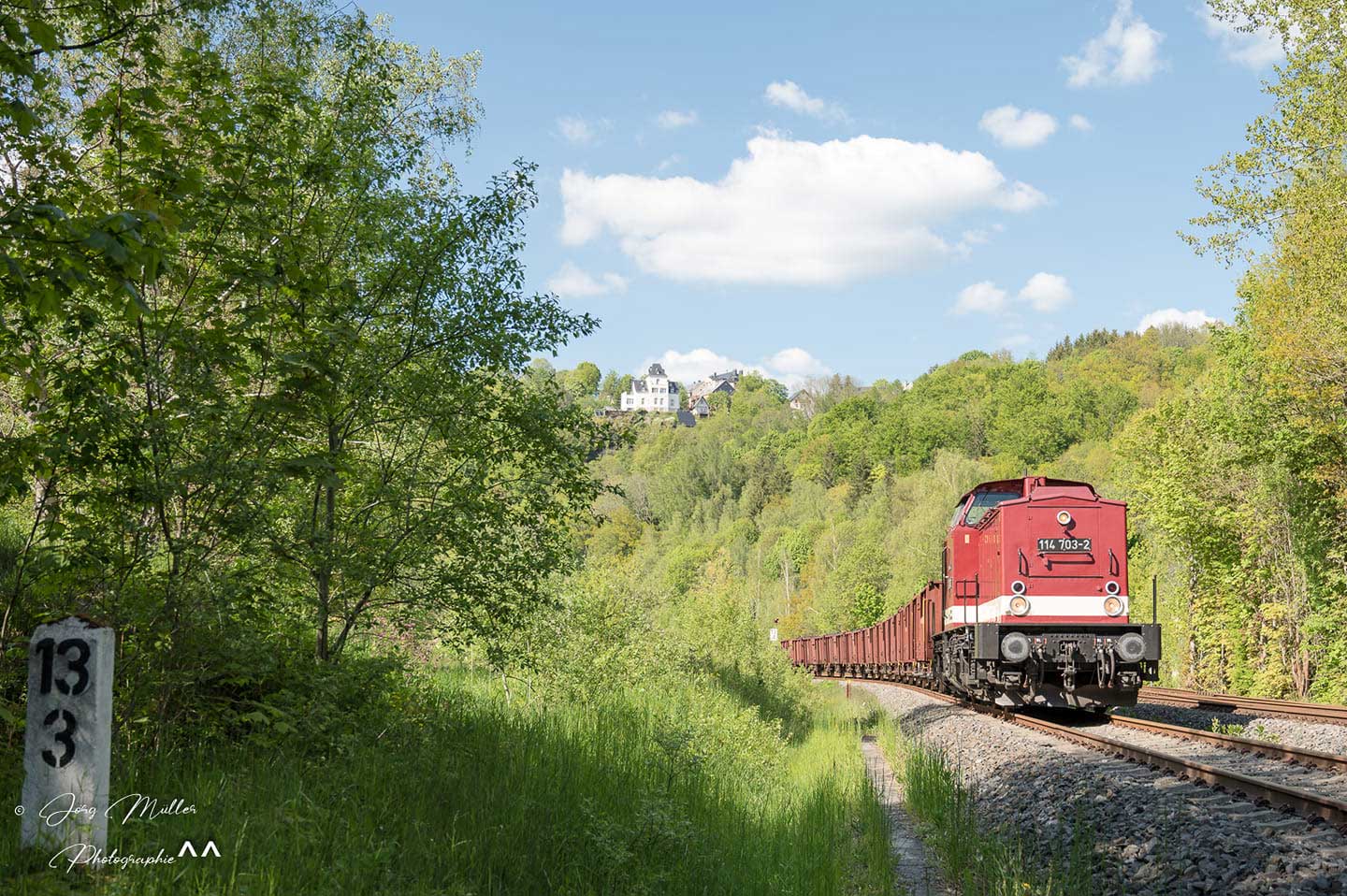

km 13,3 in Wolkenstein - Blick Richtung Flöha
114 703
Foto: Jörg Müller, Mai 2021
km 13,4 (links und rechts) in Wolkenstein - 38 205
Foto: Manfred Waldhelm, 03.05.1980
km 13,6 (Tafel) und km 13,7 (Stein) in Wolkenstein - 86 1333
Foto: Carsten Friese, 18.06.2016

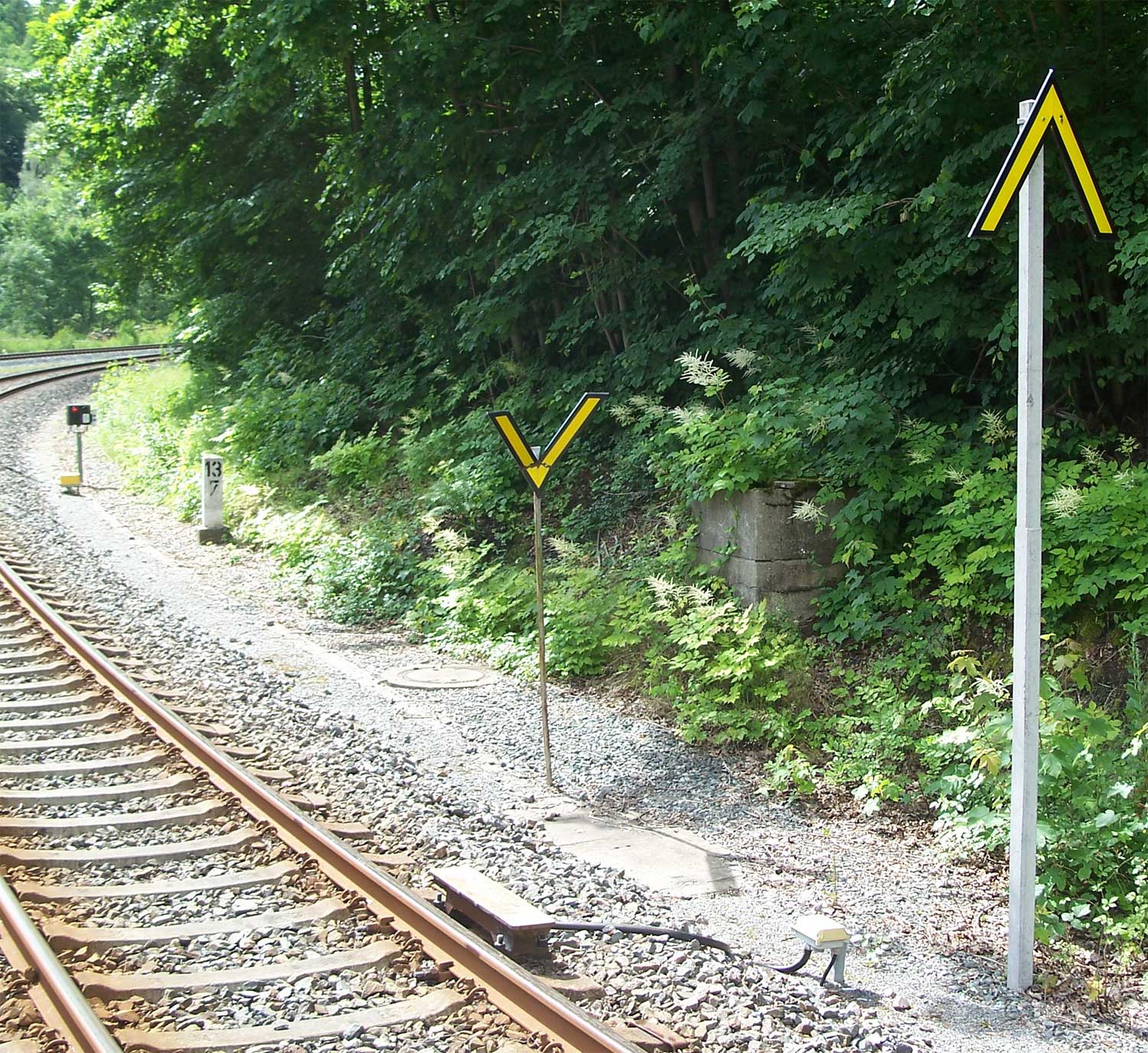

km 13,7 in Wolkenstein
Foto: Carsten Friese, 18.06.2016

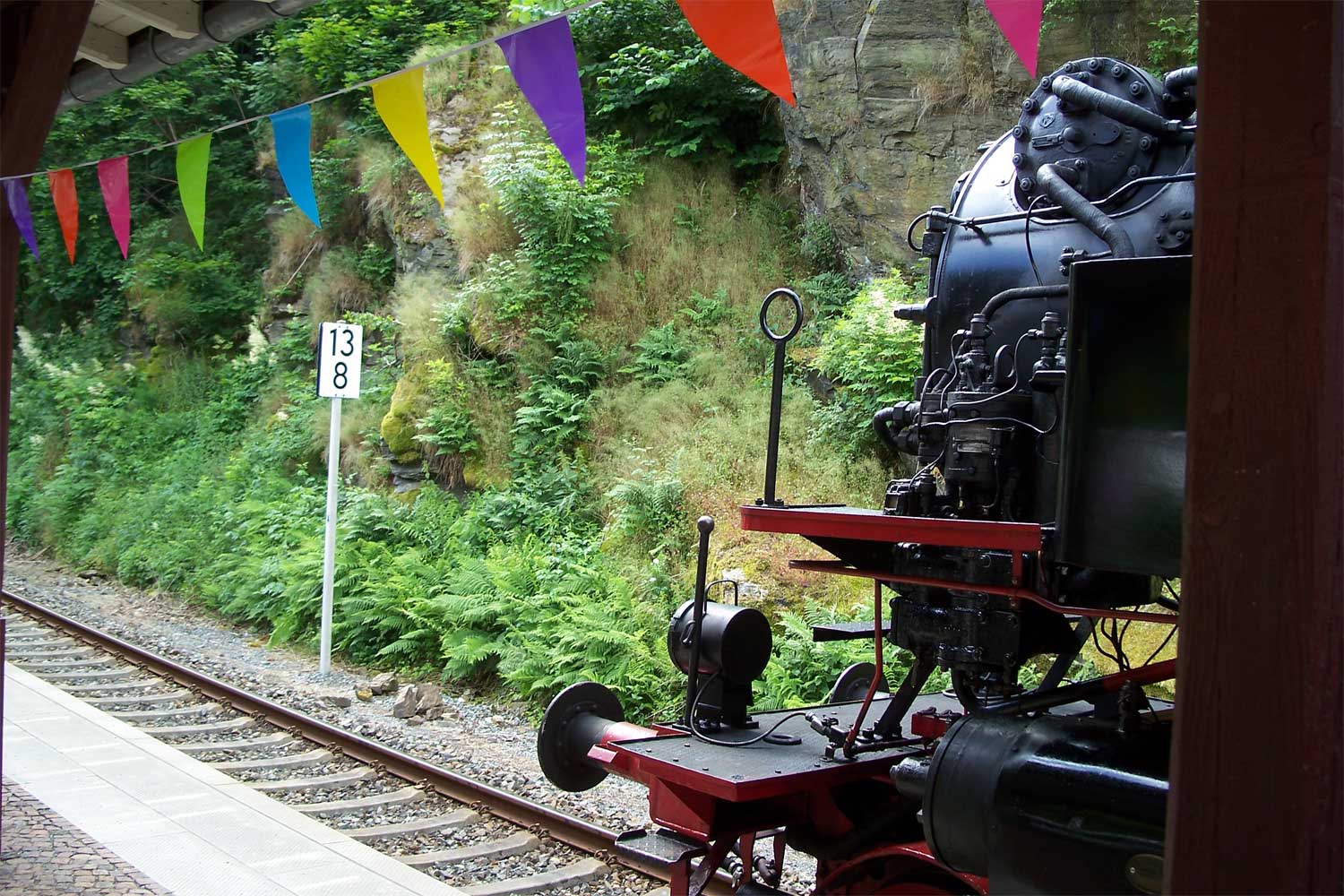

km 13,8 in Wolkenstein - 86 1333
Foto: Carsten Friese, 18.06.2016
km 14,0 (Tafel und Stein) in Wolkenstein - 86 1333
Foto: Norman Gottberg, 06.10.2003
km 14,0 in Wolkenstein
Foto: Tino Petrick, 15.01.2022

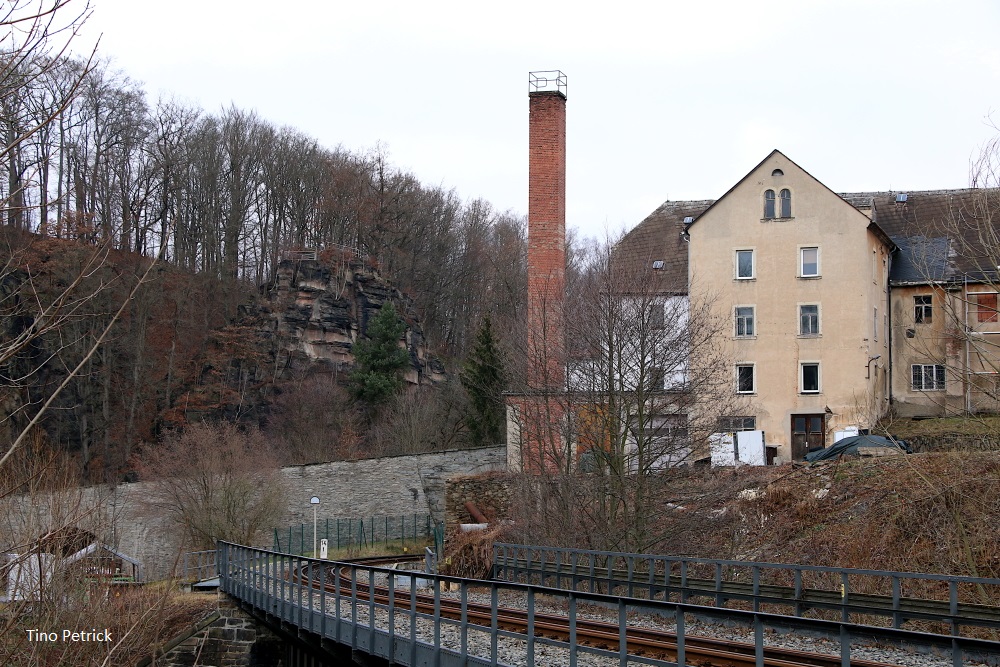

km 14,1 in Wolkenstein - Blick Richtung Flöha
Foto: Tino Petrick, 15.01.2022

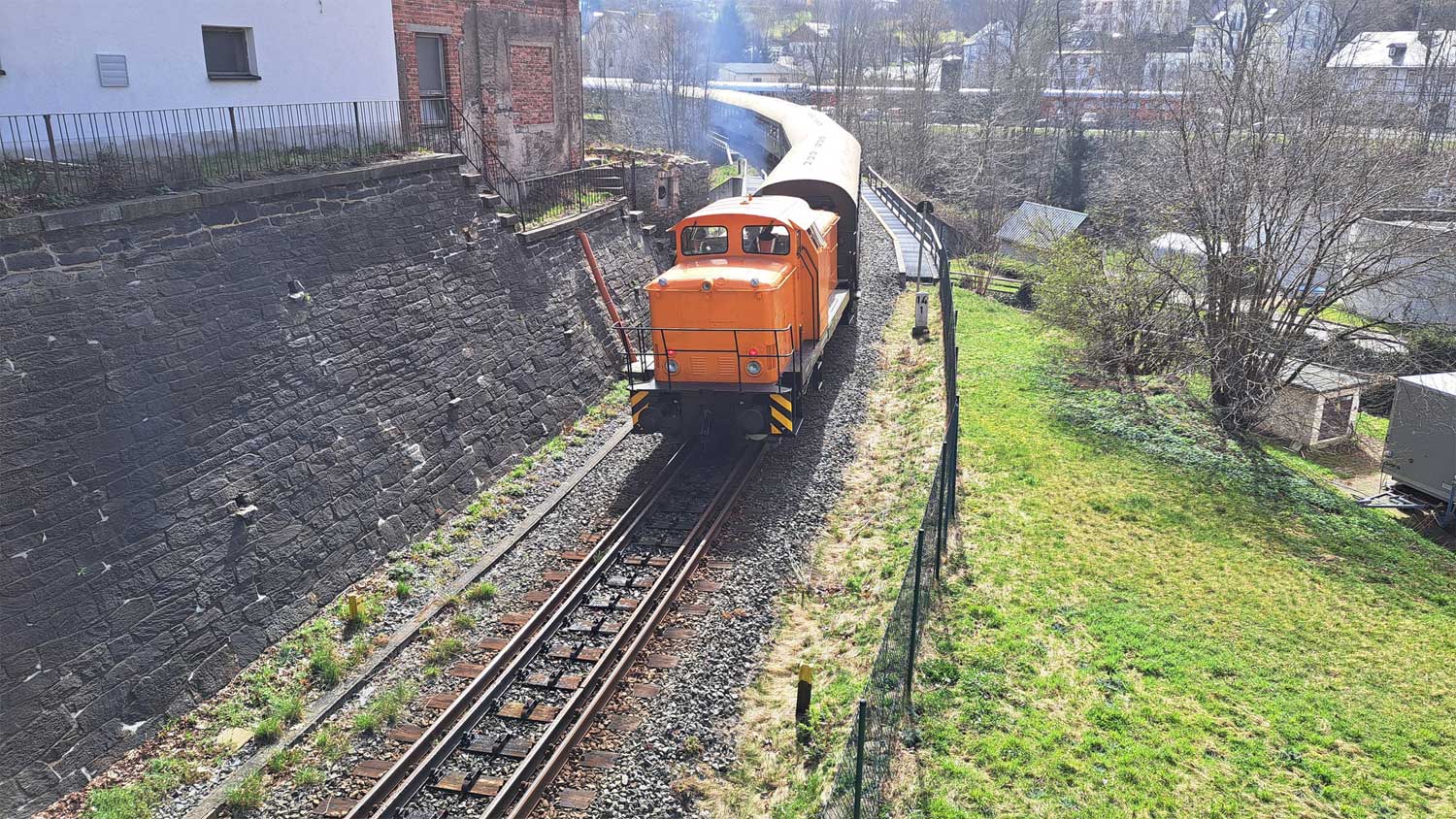

km 14,1 in Wolkenstein - Blick Richtung Annaberg-Buchholz unt Bf
345 137
Foto: Funcrafter16, 31.03.2024
km 17,0 bei Warmbad - 38 205
Foto: Manfred Waldhelm, 03.05.1980
km 18,3 zwischen Warmbad und Scharfenstein - 50 3616
Foto: Cargonaut, 21.10.1995

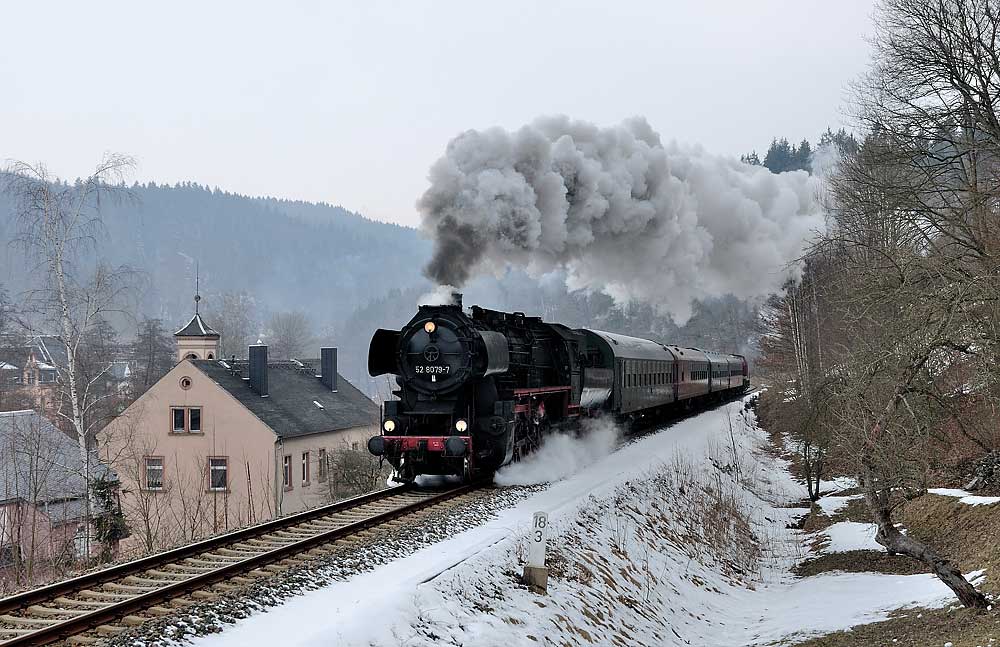

km 18,3 zwischen Warmbad und Scharfenstein - 52 8079 mit einem Sonderzug am 30.03.2013
Foto: Hans-Jürgen Warg
km 21,1 in Scharfenstein
Foto: Silvio Müller, 06.02.2023

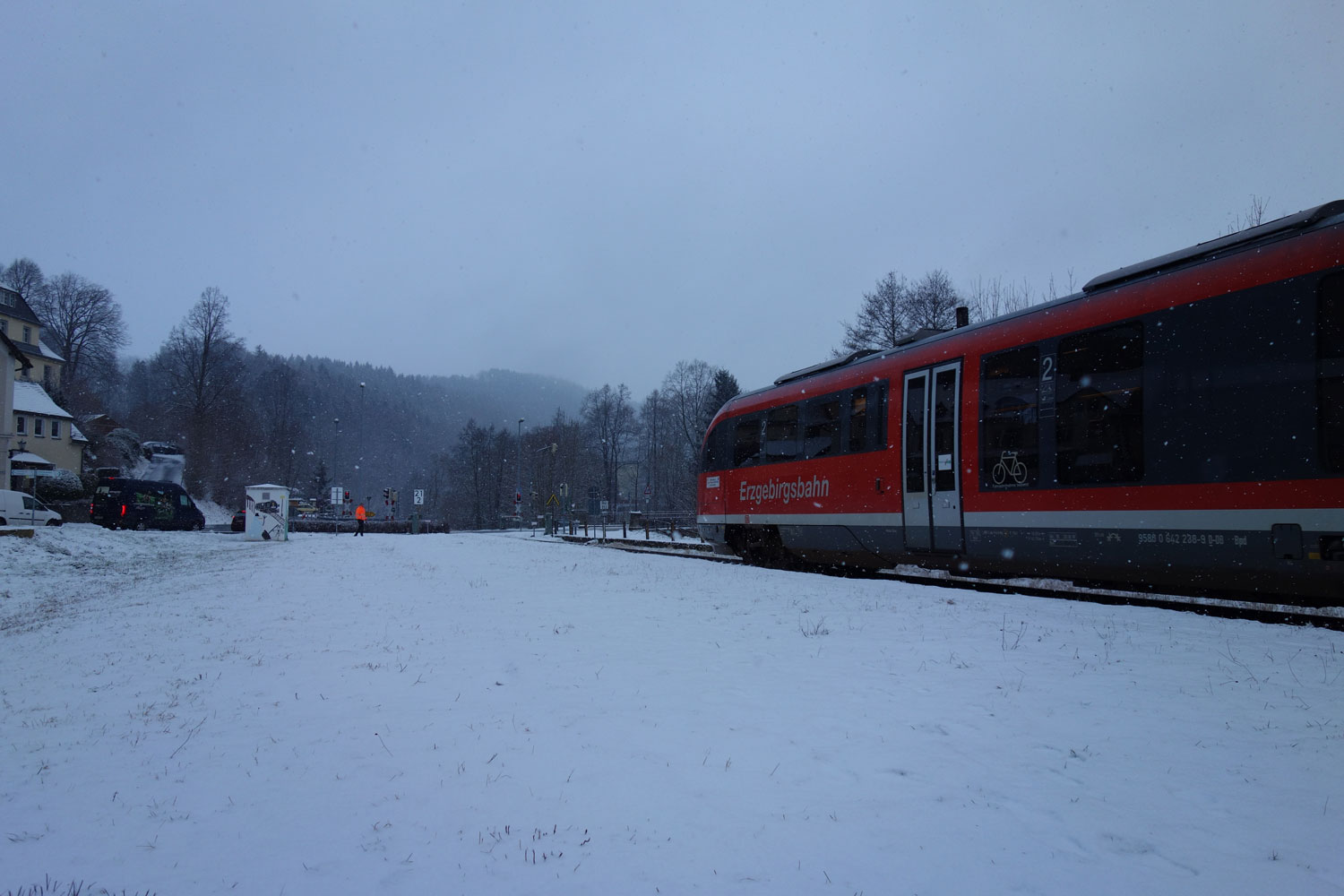

km 21,2 in Scharfenstein
Foto: Silvio Müller, 06.02.2023

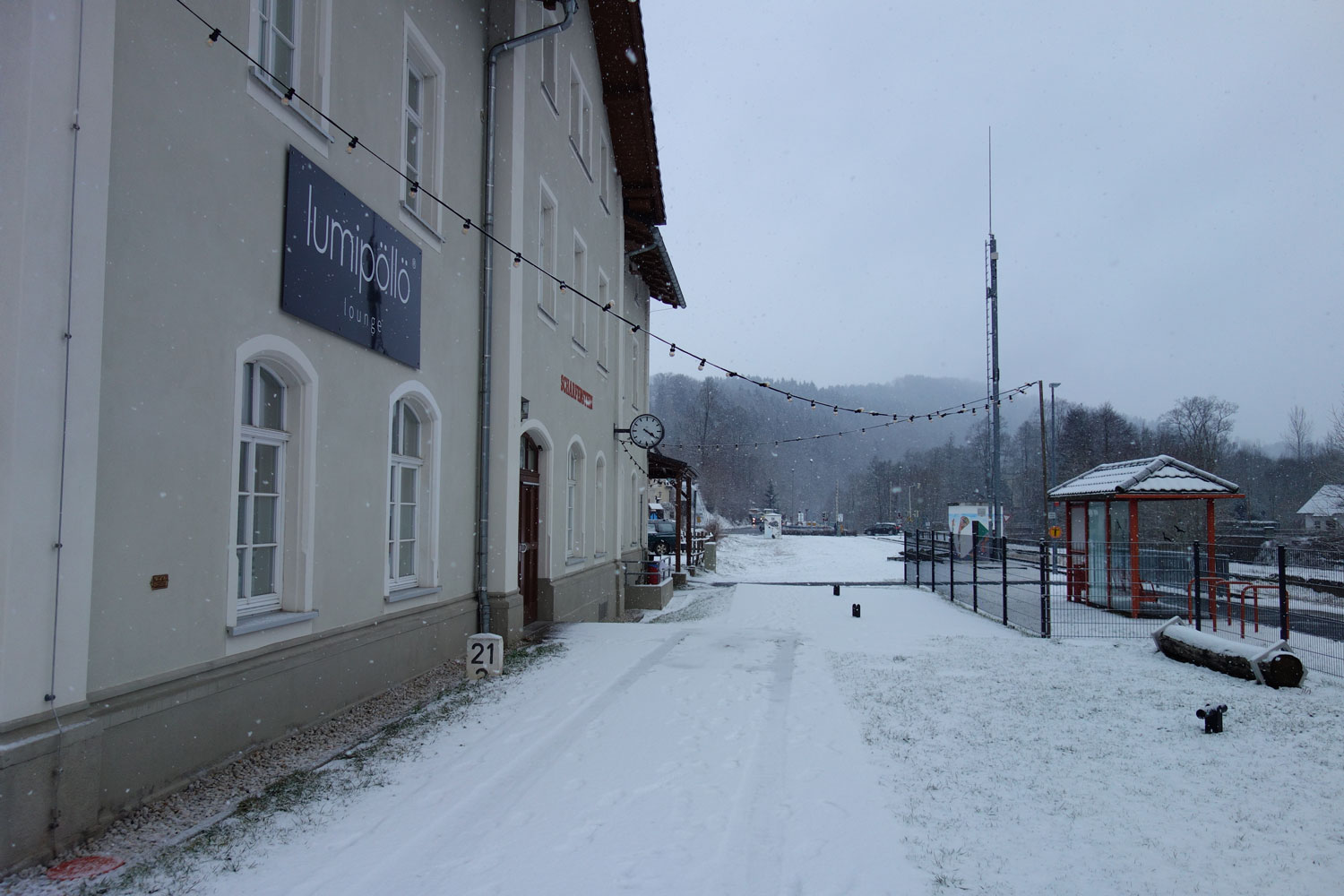

km 21,3 in Scharfenstein
Foto: Silvio Müller, 06.02.2023
km 21,4 in Scharfenstein
Foto: Silvio Müller, 06.02.2023

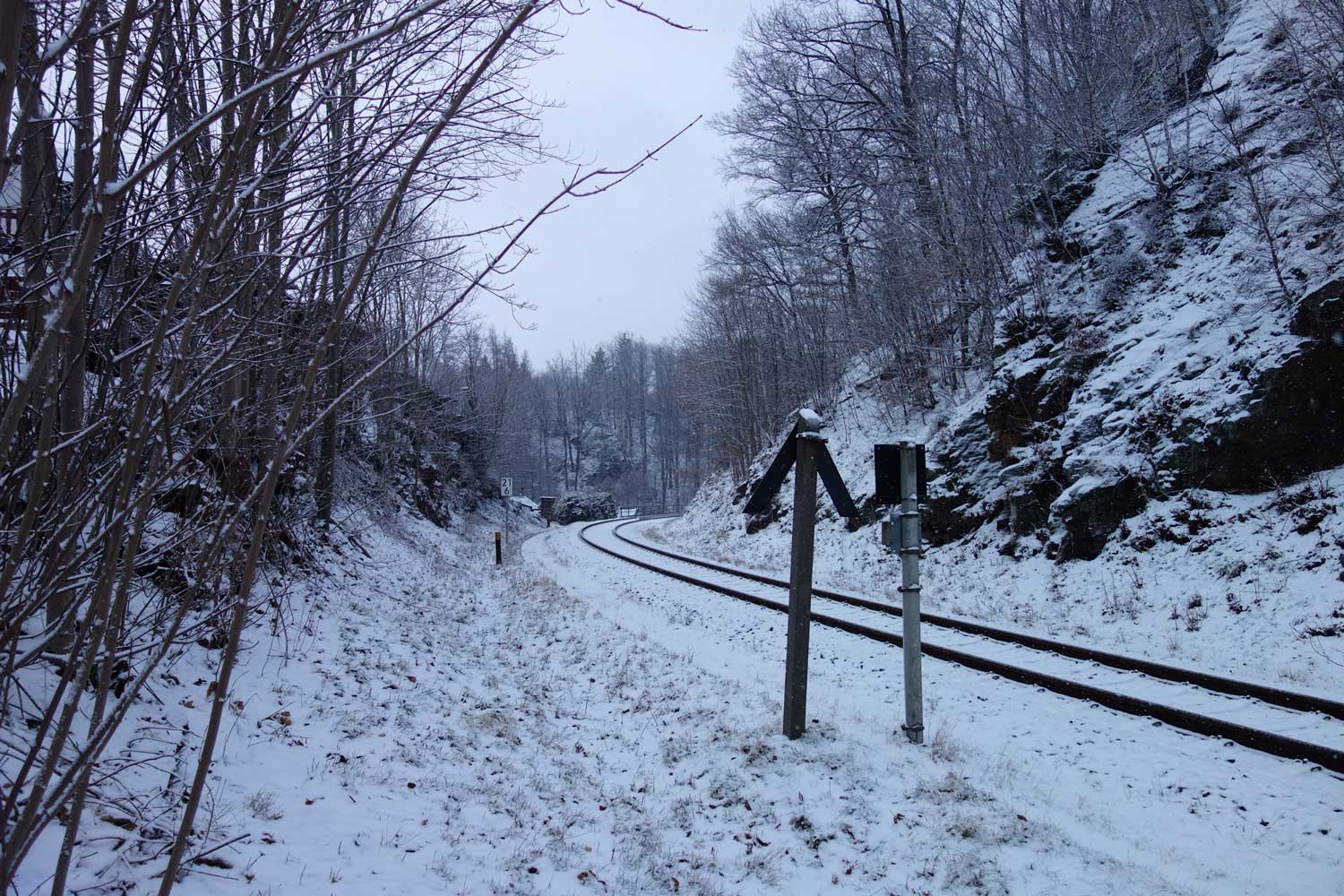

km 21,6 in Scharfenstein
Foto: Silvio Müller, 06.02.2023

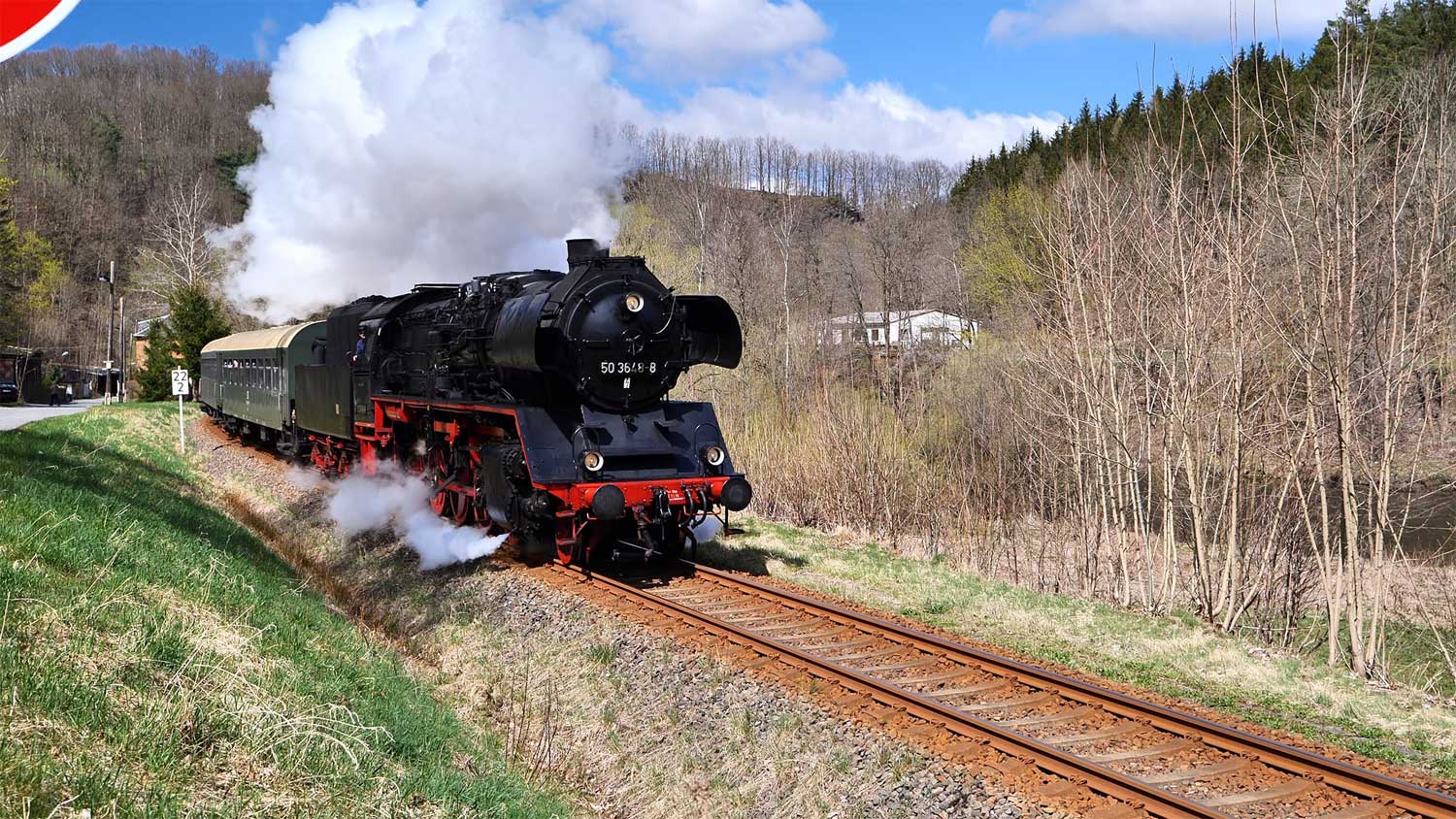

km 22,2 zwischen Scharfenstein und Wilischthal - 50 3648
Foto: Ronald Hofmann, 16.04.2022

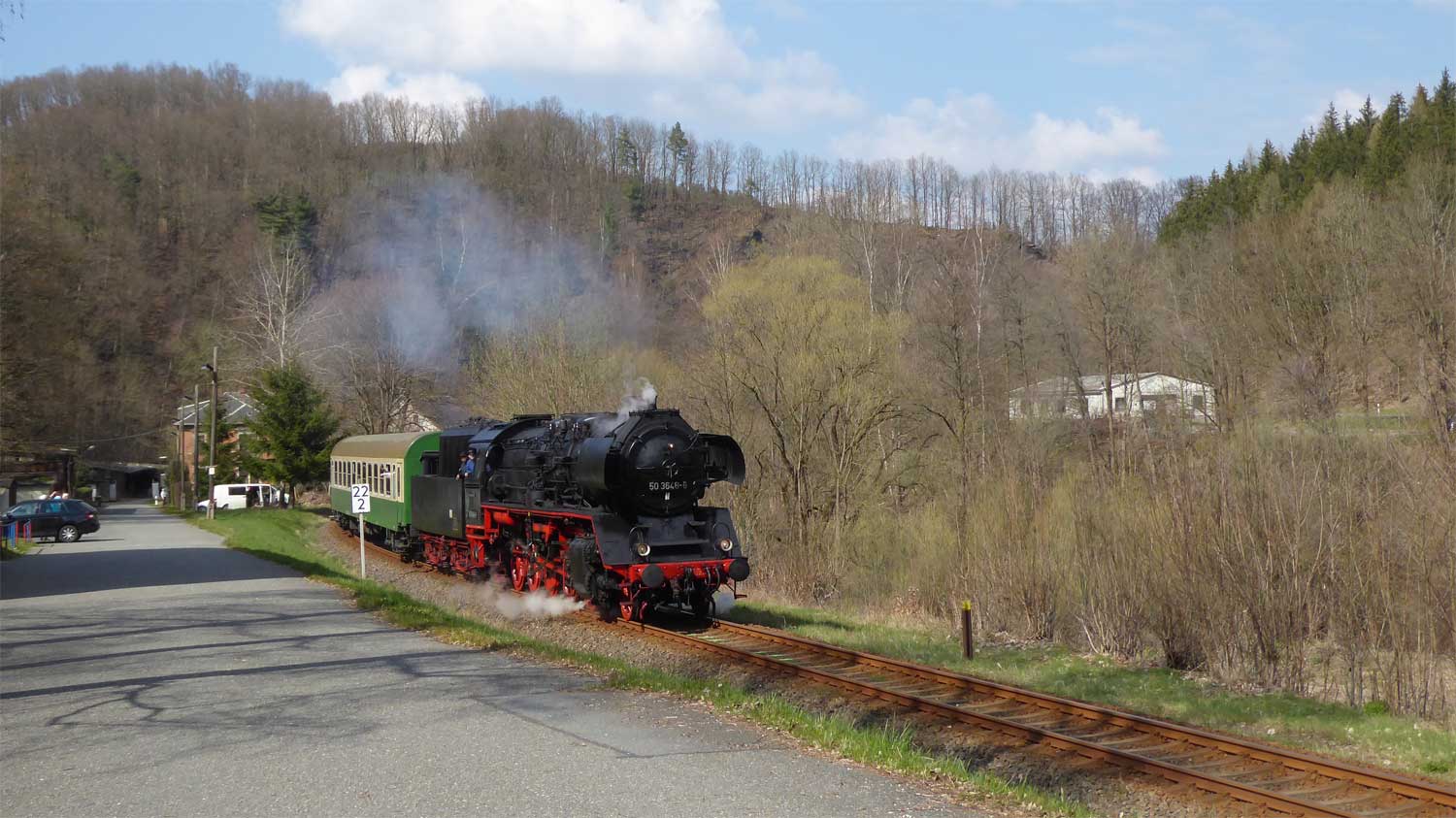

km 22,2 zwischen Scharfenstein und Wilischthal
50 3648
Foto: Dominik Löschner, 09.04.2023

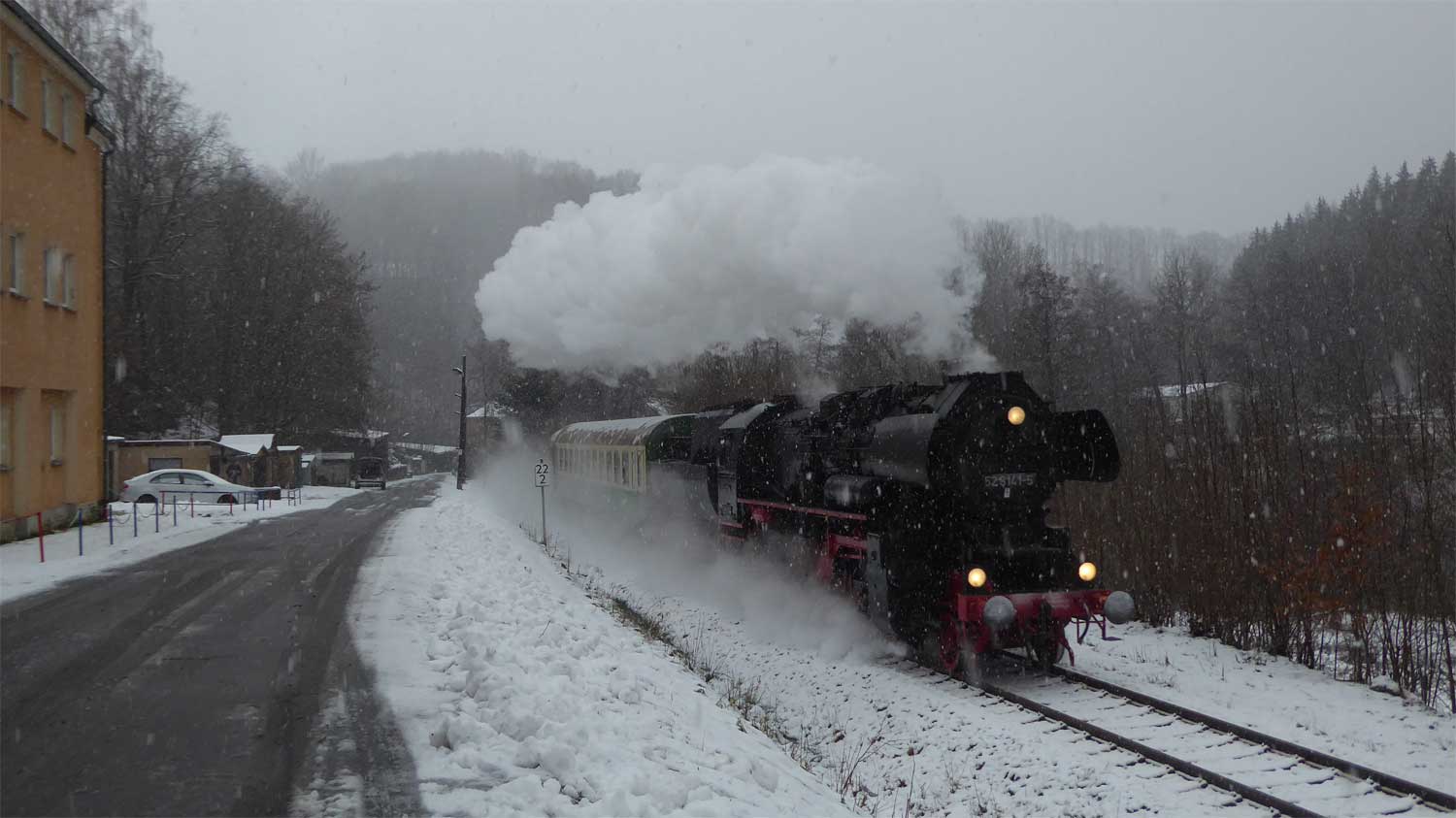

km 22,2 zwischen Scharfenstein und Wilischthal
52 8141
Foto: Dominik Löschner, 23.12.2023

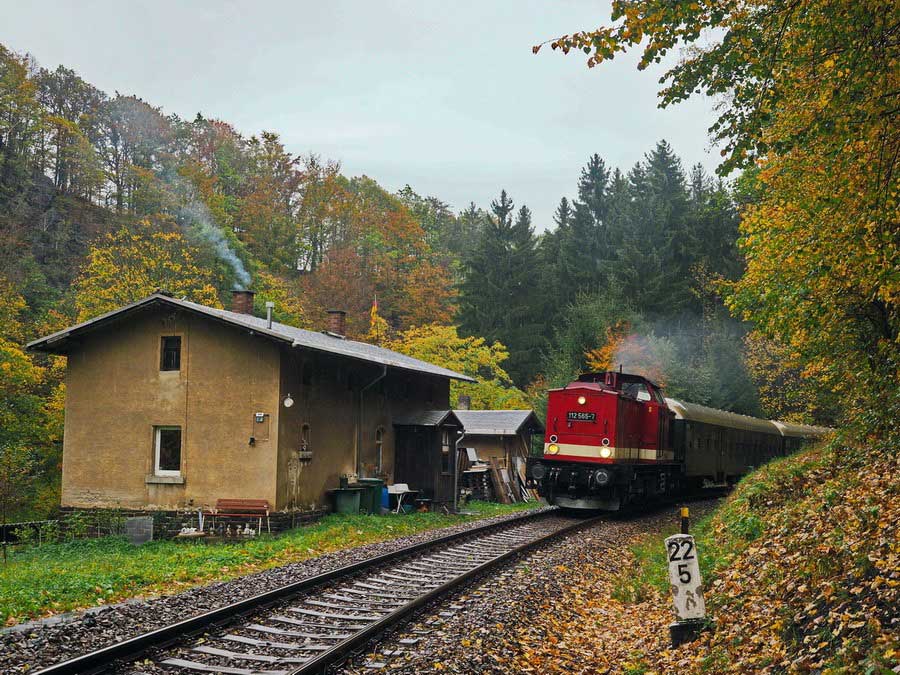

km 22,5 zwischen Scharfenstein und Wilischthal - 112 565
Foto: Ulf Wackernagel, 19.10.2019
km 22,6 zwischen Scharfenstein und Wilischthal - 50 3648
Foto: Erzgebirg´s Train Photography, 18.12.2021
km 23,3 zwischen Scharfenstein und Wilischthal - 218 155
Foto: Tristan Reichel, 22.06.2020

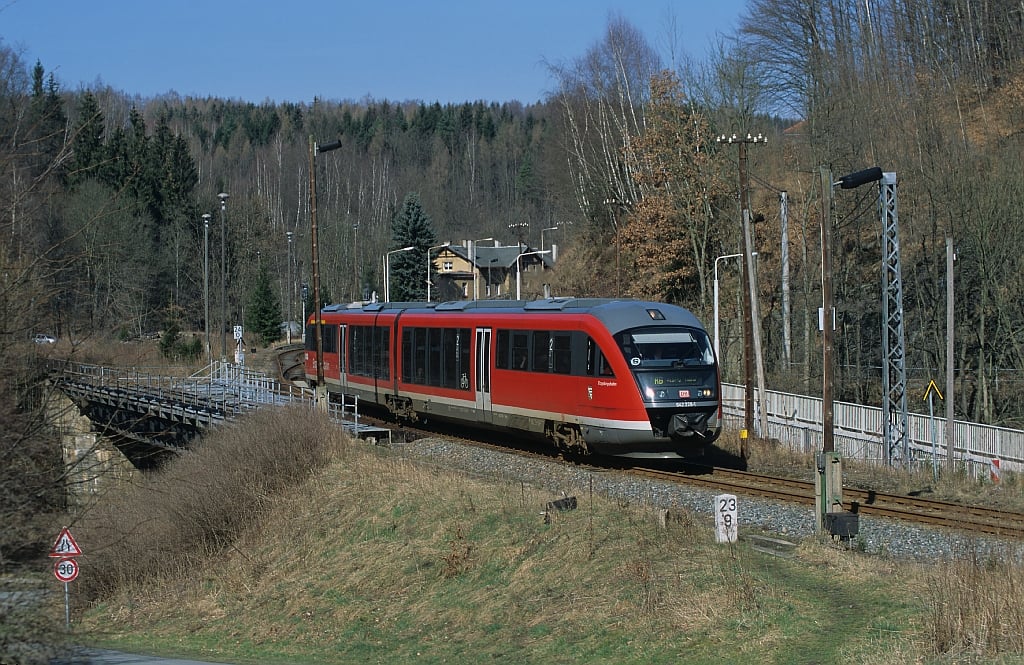

km 23,9 in Wilischthal - Blick Richtung Flöha
642 228 als RB 30815
Foto: Cargonaut, 11.03.2007

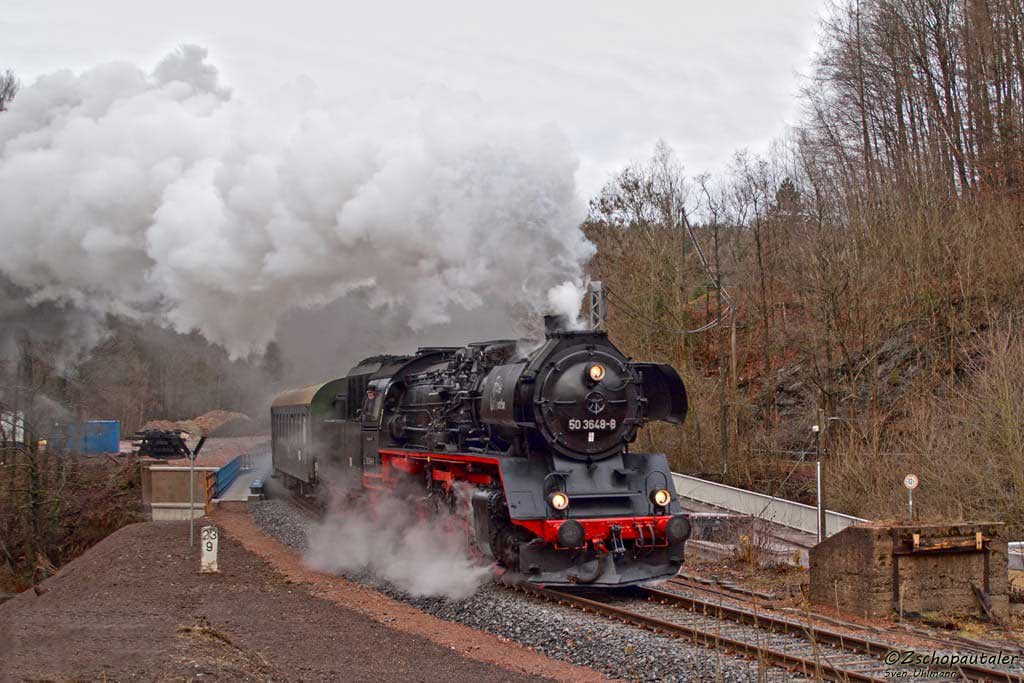

km 23,9 in Wilischthal - 50 3648
Foto: Sven Uhlmann, Dezember 2018
km 24,1 in Wilischthal - Blick Richtung Flöha
642 228 als RB 30815
Foto: Cargonaut, 11.03.2007
km 26,6 in Zschopau
Foto: Silvio Müller, 06.02.2023
km 26,8 in Zschopau - Blick Richtung Flöha
50 3646
Foto: Volker Fröhmer, 08.07.1982

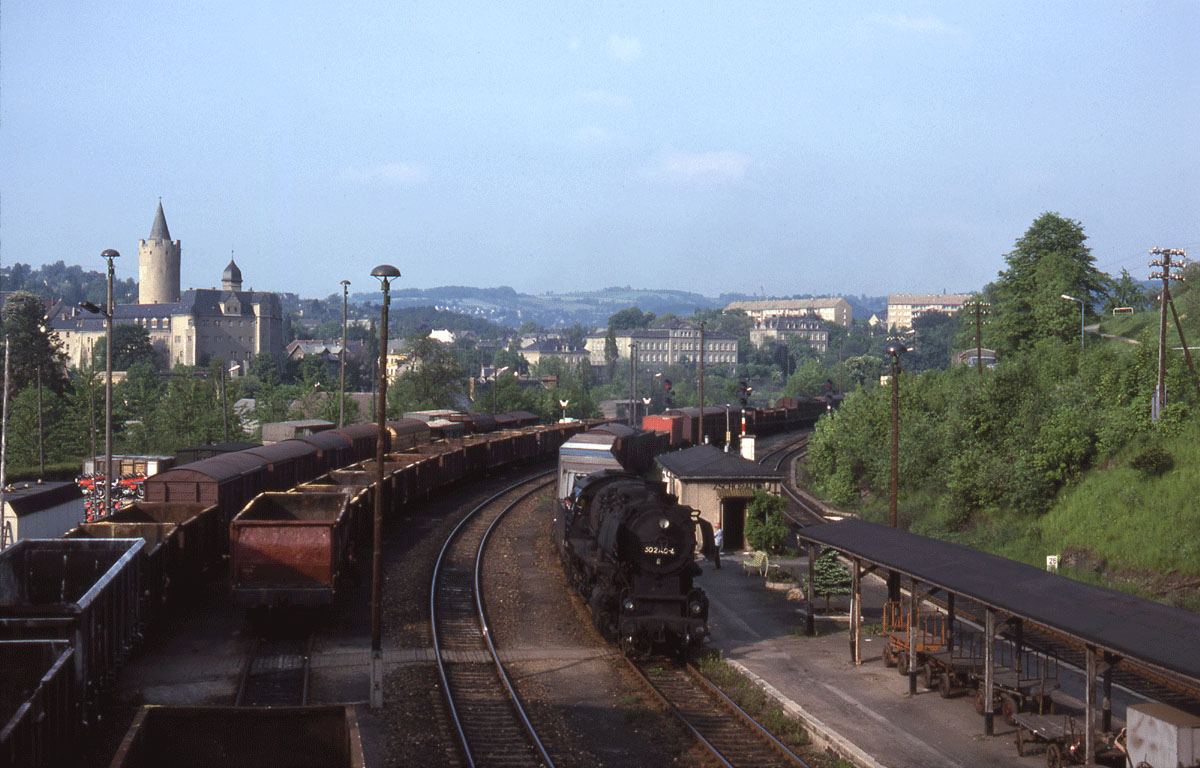

km 26,8 in Zschopau - Blick Richtung Flöha
50
Foto: Volker Fröhmer, 05.06.1984

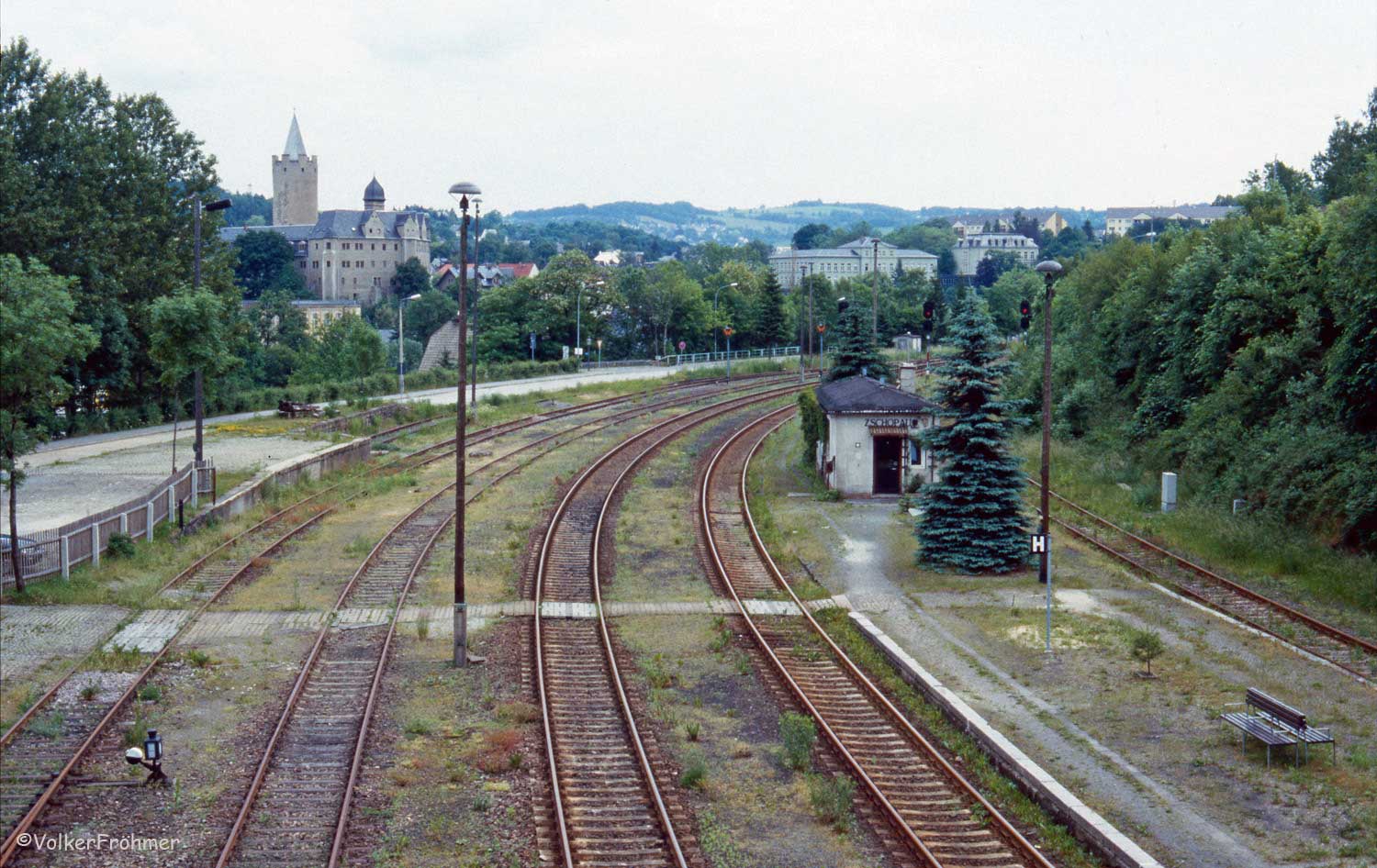

km 26,8 in Zschopau - Blick Richtung Flöha
Foto: Volker Fröhmer, 1993
km 26,8 in Zschopau - Blick Richtung Flöha
118 552
Foto: Katrin Böttger, 26.11.2022
km 26,8 in Zschopau - Blick Richtung Annaberg-Buchholz
642 234
Foto: Silvio Müller, 06.02.2023
km 27,0 in Zschopau - Blick Richtung Annaberg-Buchholz
Foto: Silvio Müller, 06.02.2023

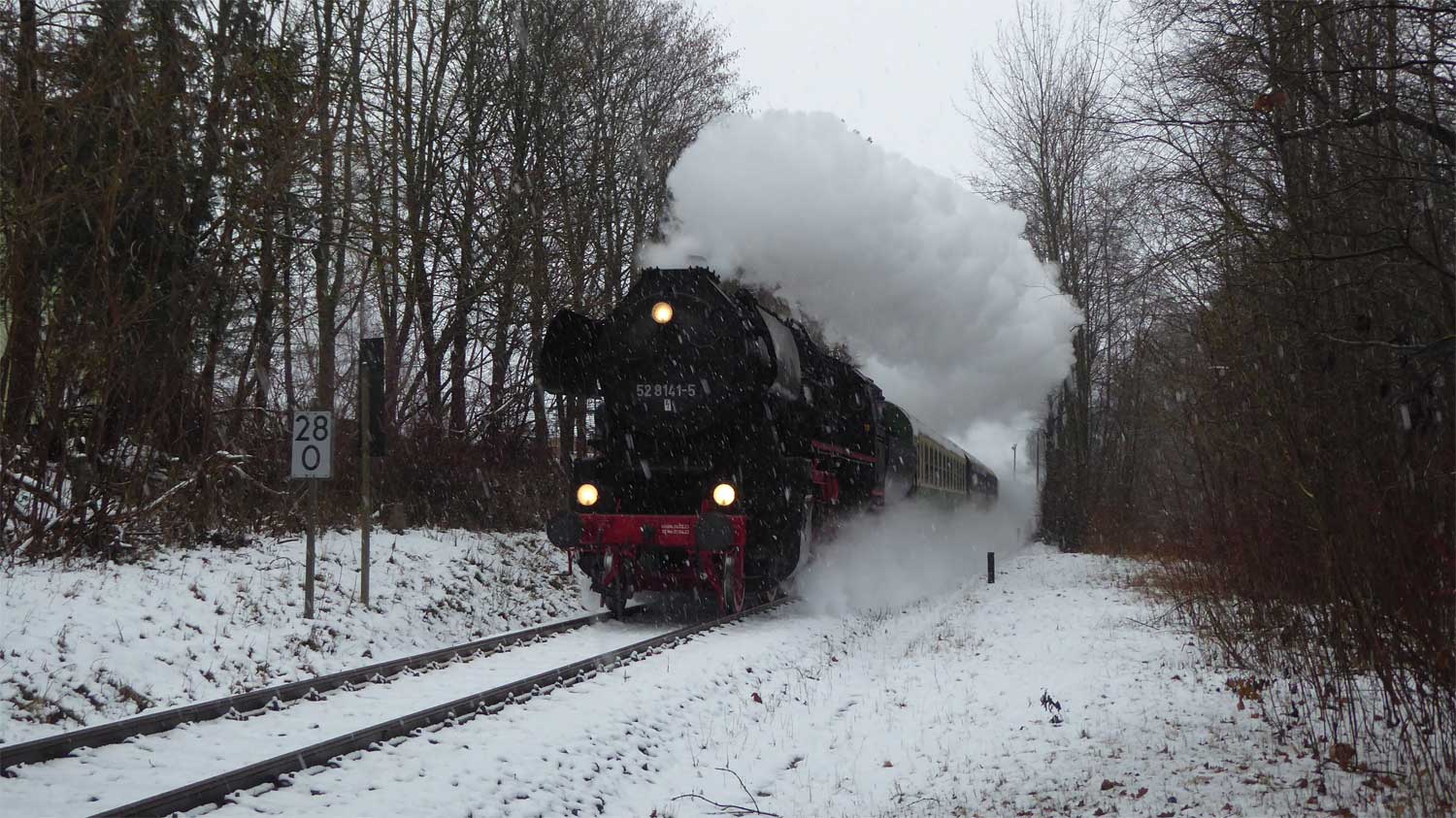

km 28,0 bei Zschopau Ost
52 8141
Foto: Dominik Löschner, 23.12.2023
km 28,3 bei Zschopau Ost
50 3648
Foto: Dominik Löschner, 09.04.2023

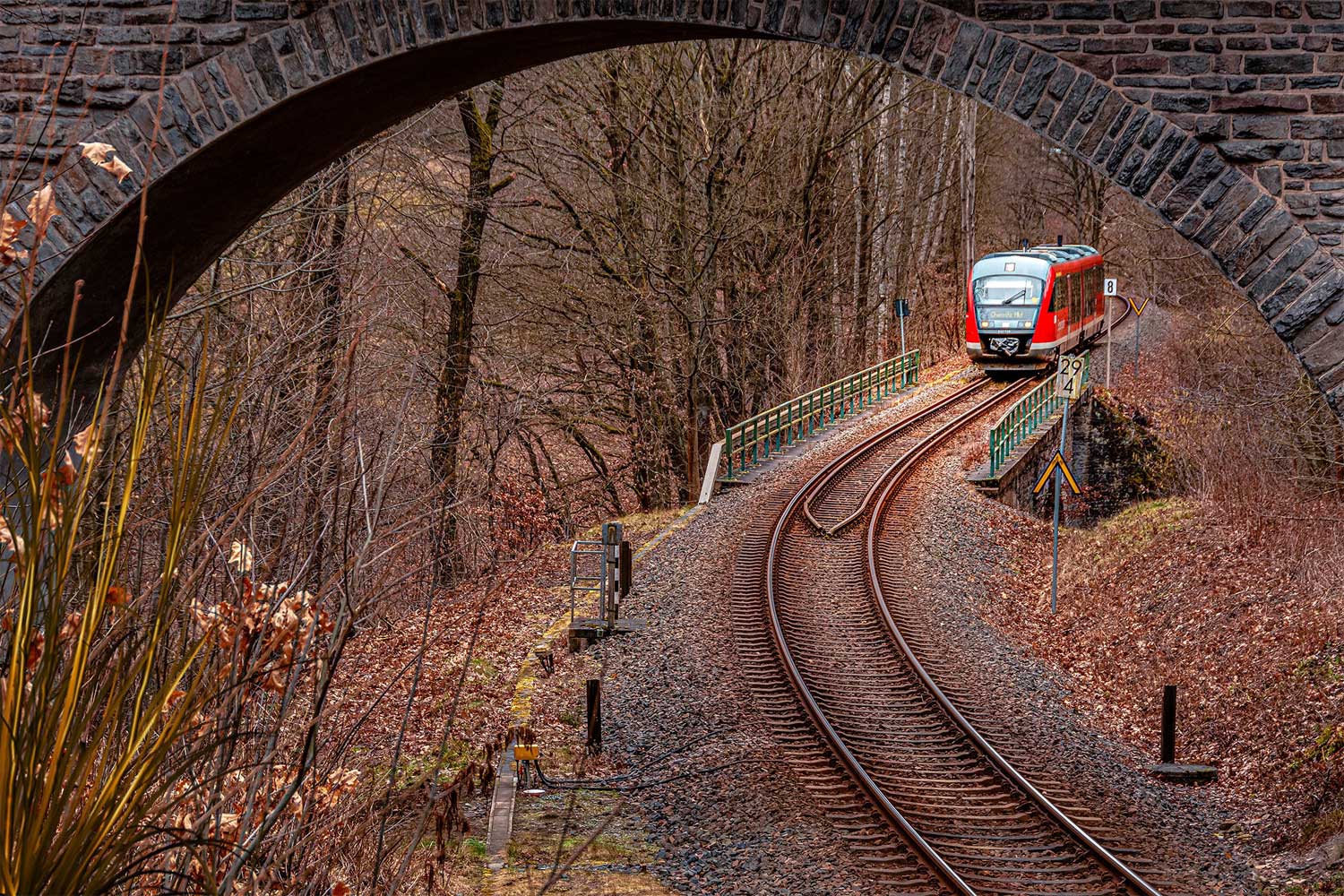

km 29,4 zwischen Zschopau Ost und Waldkirchen (Erzgeb)
Foto: Johnny Flash, 2020

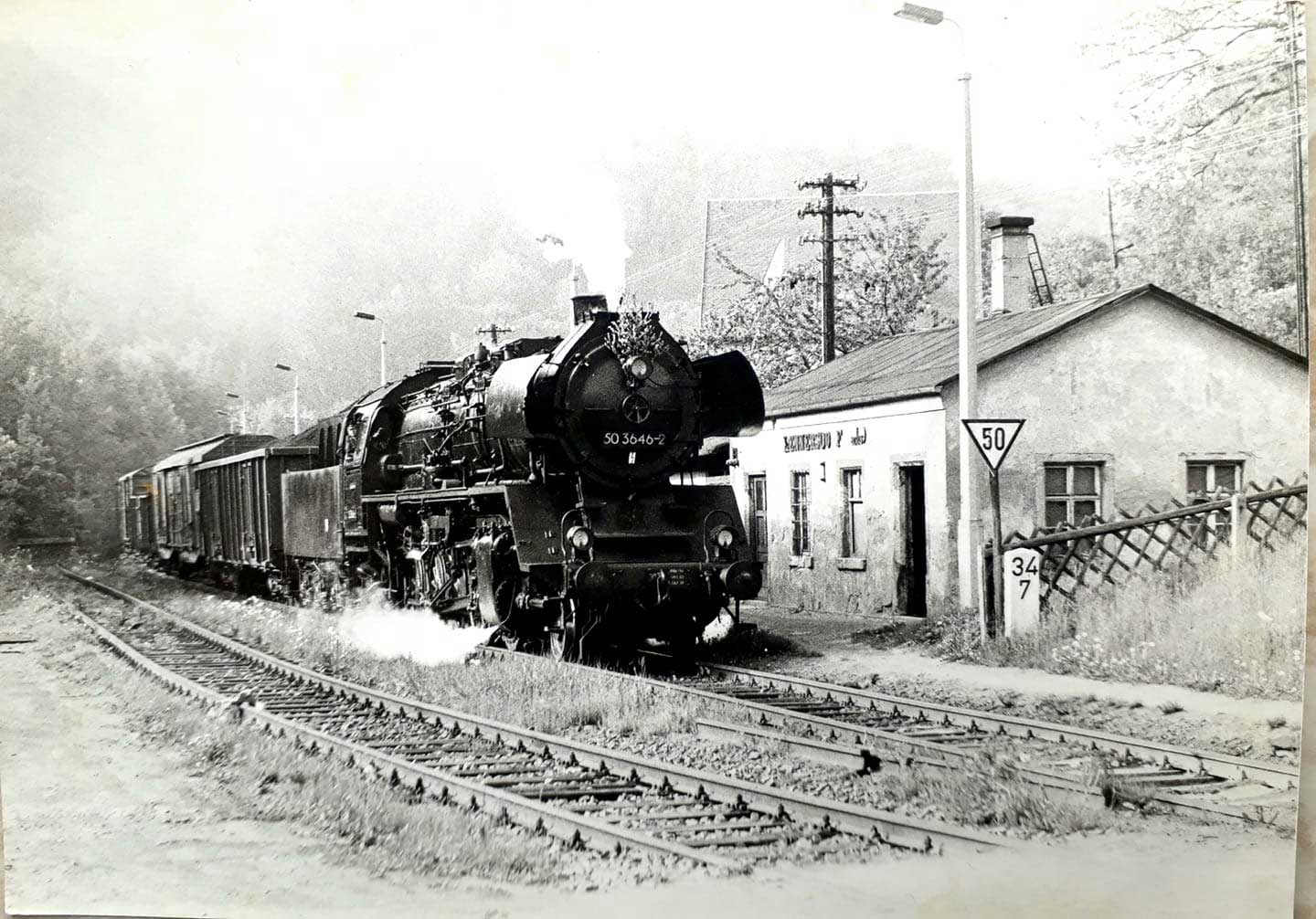

km 34,8 in Hennersdorf (Sachs) - 50 3646
Foto: Eckhardt Paulick, Mai 1986

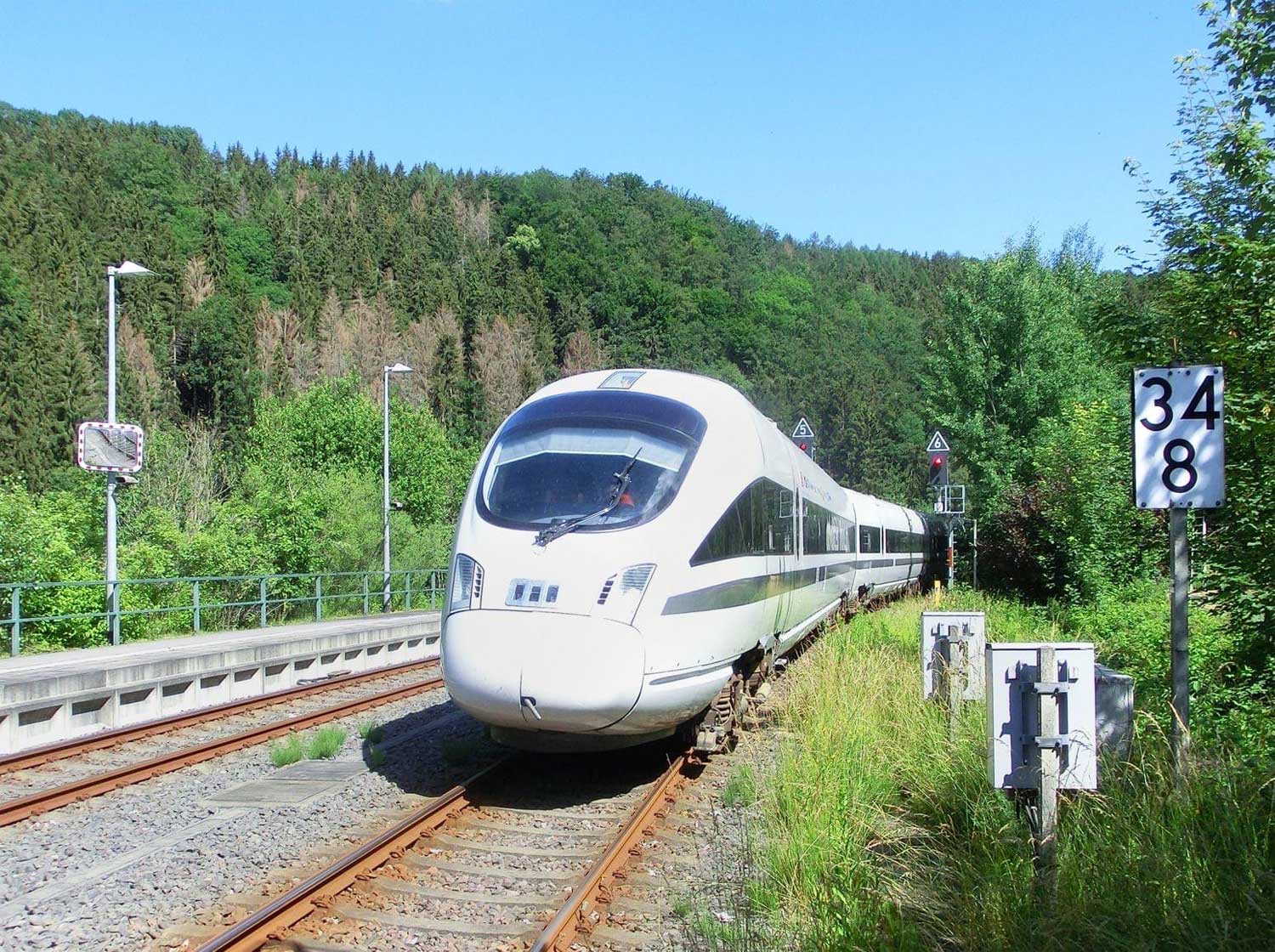

km 34,8 in Hennersdorf (Sachs) - Diesel ICE
Foto: Katrin Böttger, 24.06.2020

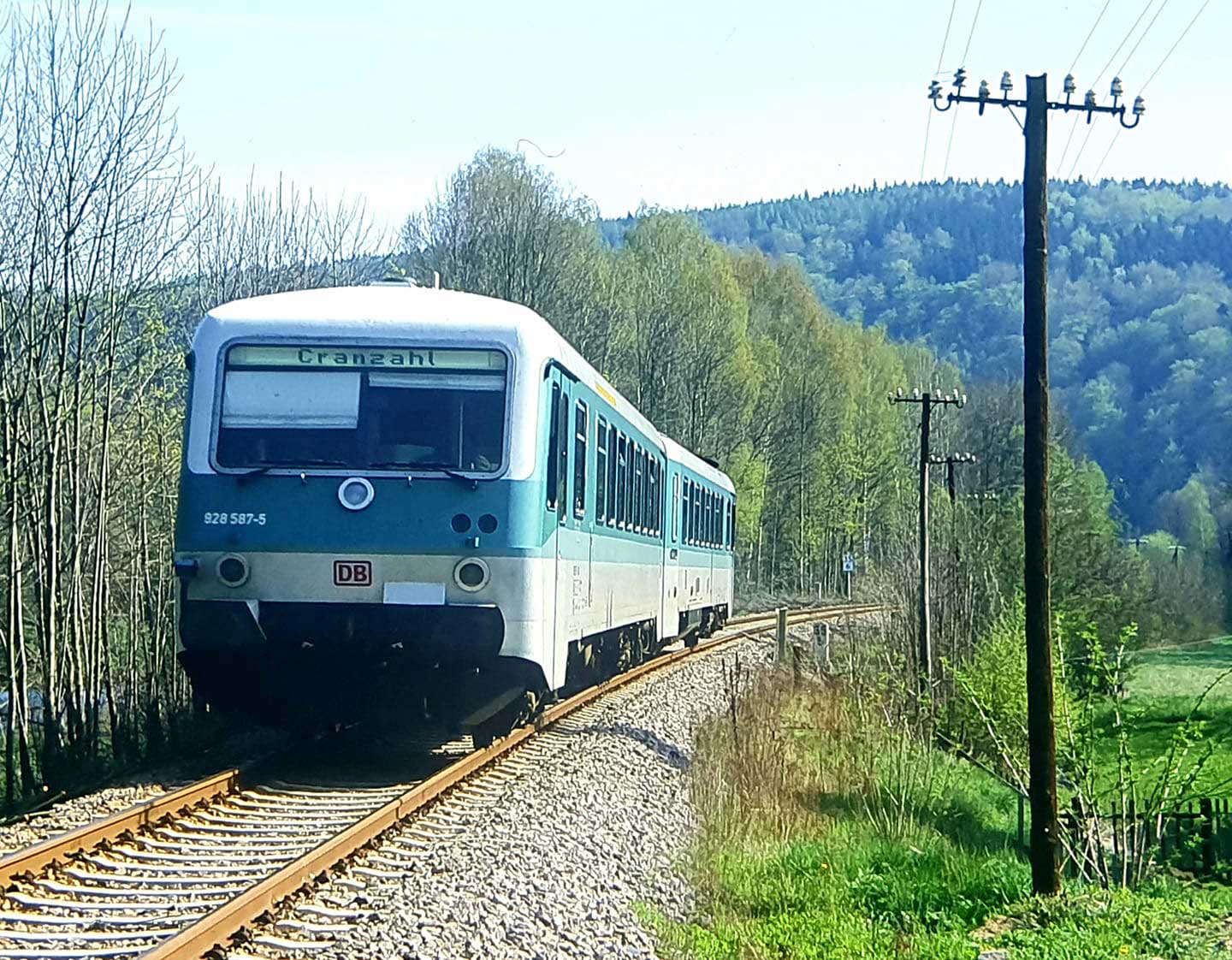

km 35,5 (Stein) und km 35,6 (Tafel) zwischen Hennersdorf (Sachs) und Erdmannsdorf-Augustusburg - Blick Richtung Flöha
628 587
Foto: Sven Mehnert, Mai 2000
Karl Emmerich weist hier auf eine Besonderheit bei der Fernmeldeleitung hin.
Das Gleis liegt in einer leichten Kurve, das wirkt sich auch auf die Freileitung aus.
Deshalb ist auf der linken Seite unterhalb des Querträgers eine "Strebe für stark beanspruchte Querträger" montiert.
Im Folgenden die Auszüge aus der
Fernmelde-Bauvorschrift DV 860
I. Leitungstechnik
A. Freileitungsbau
(Freileitungsbauvorschrift)
gültig vom 1. August 1942 an

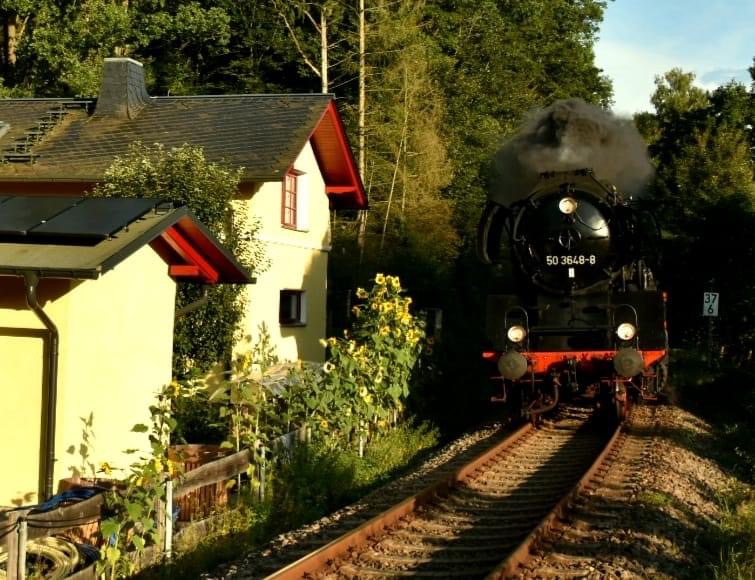

km 37,6 zwischen Hennersdorf (Sachs) und Erdmannsdorf-Augustusburg
50 3648
Foto: Sven Mehnert, September 2021

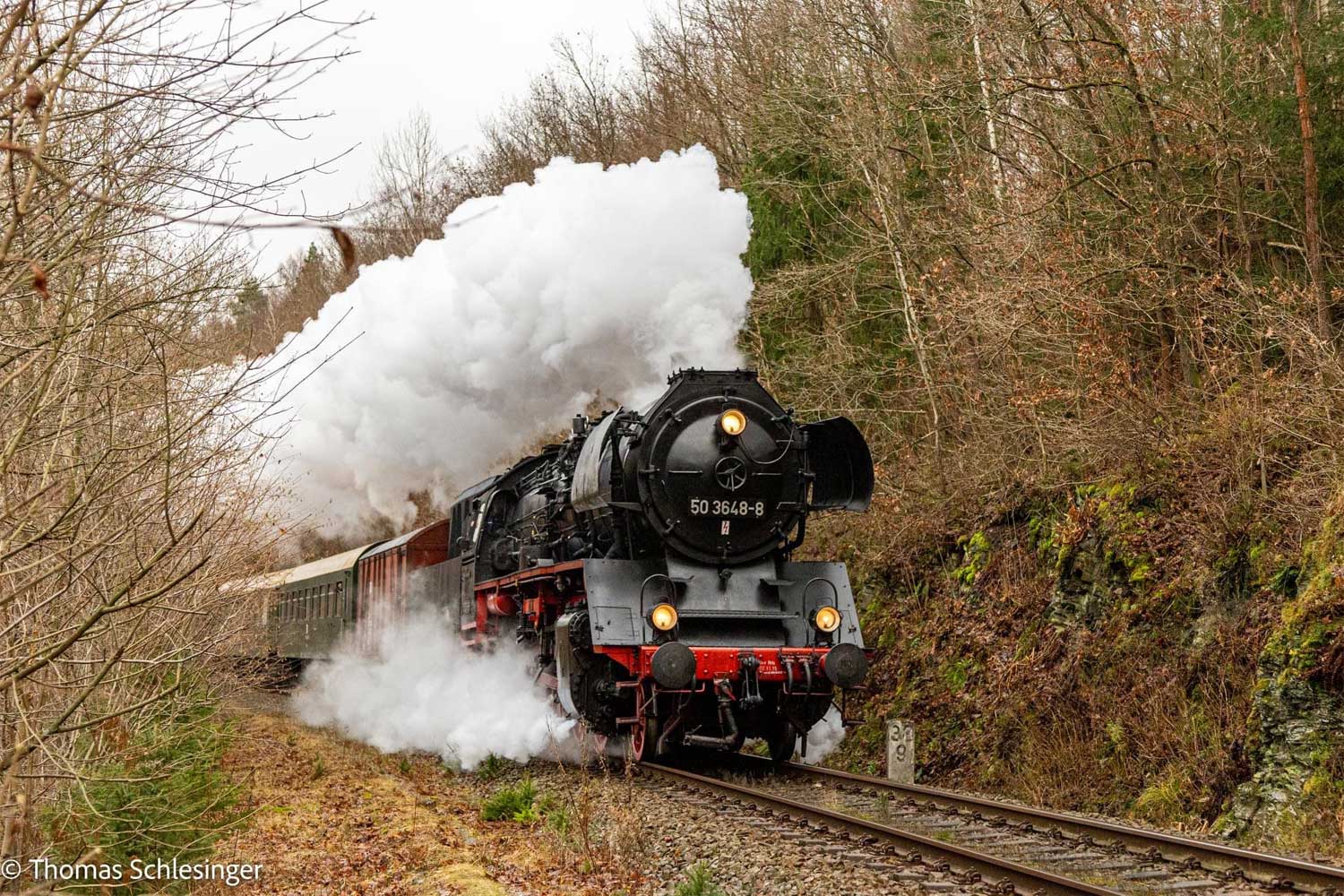

km 38,9 zwischen Hennersdorf (Sachs) und Erdmannsdorf-Augustusburg
50 3648
Foto: Thomas Schlesinger, 18.12.2021

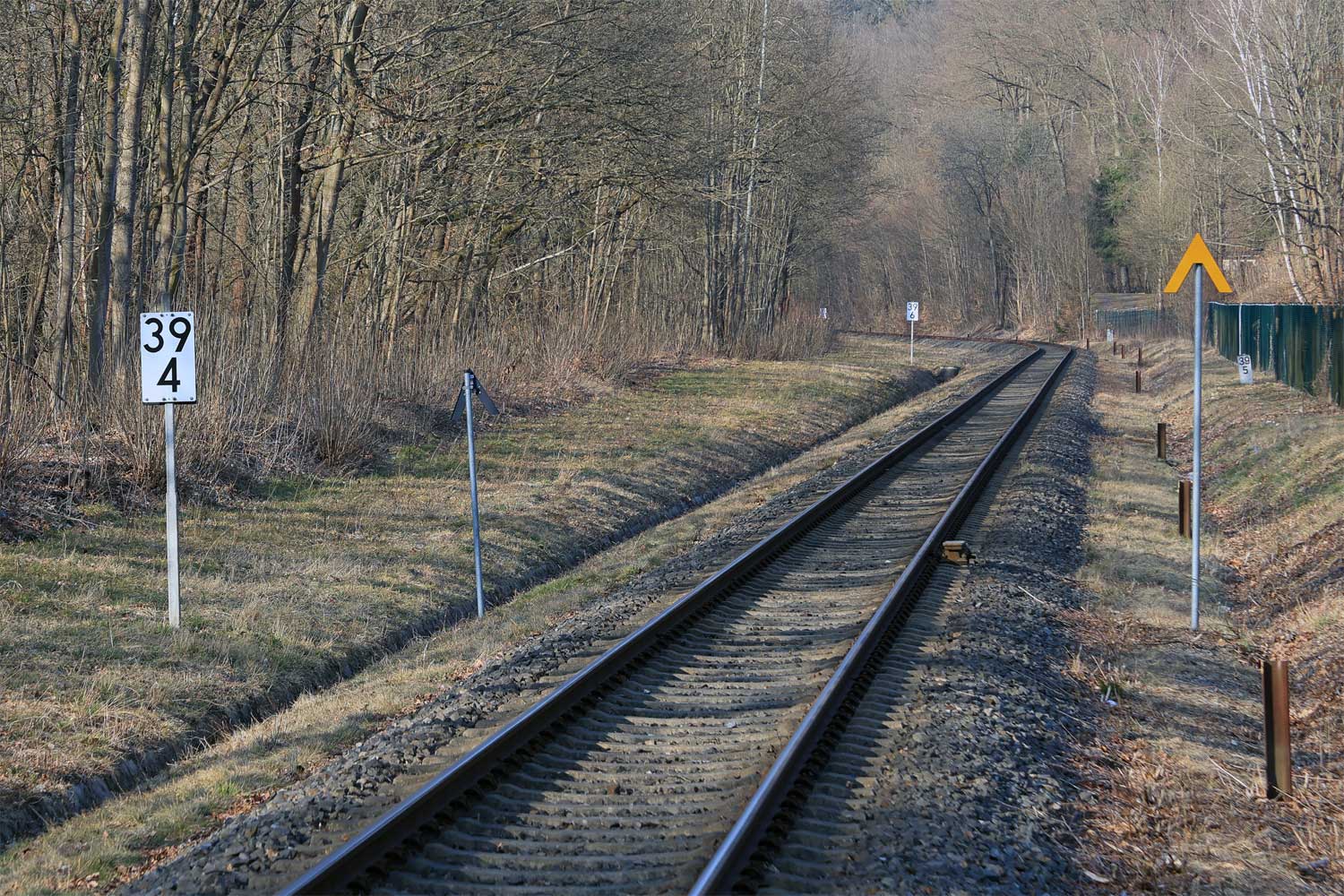

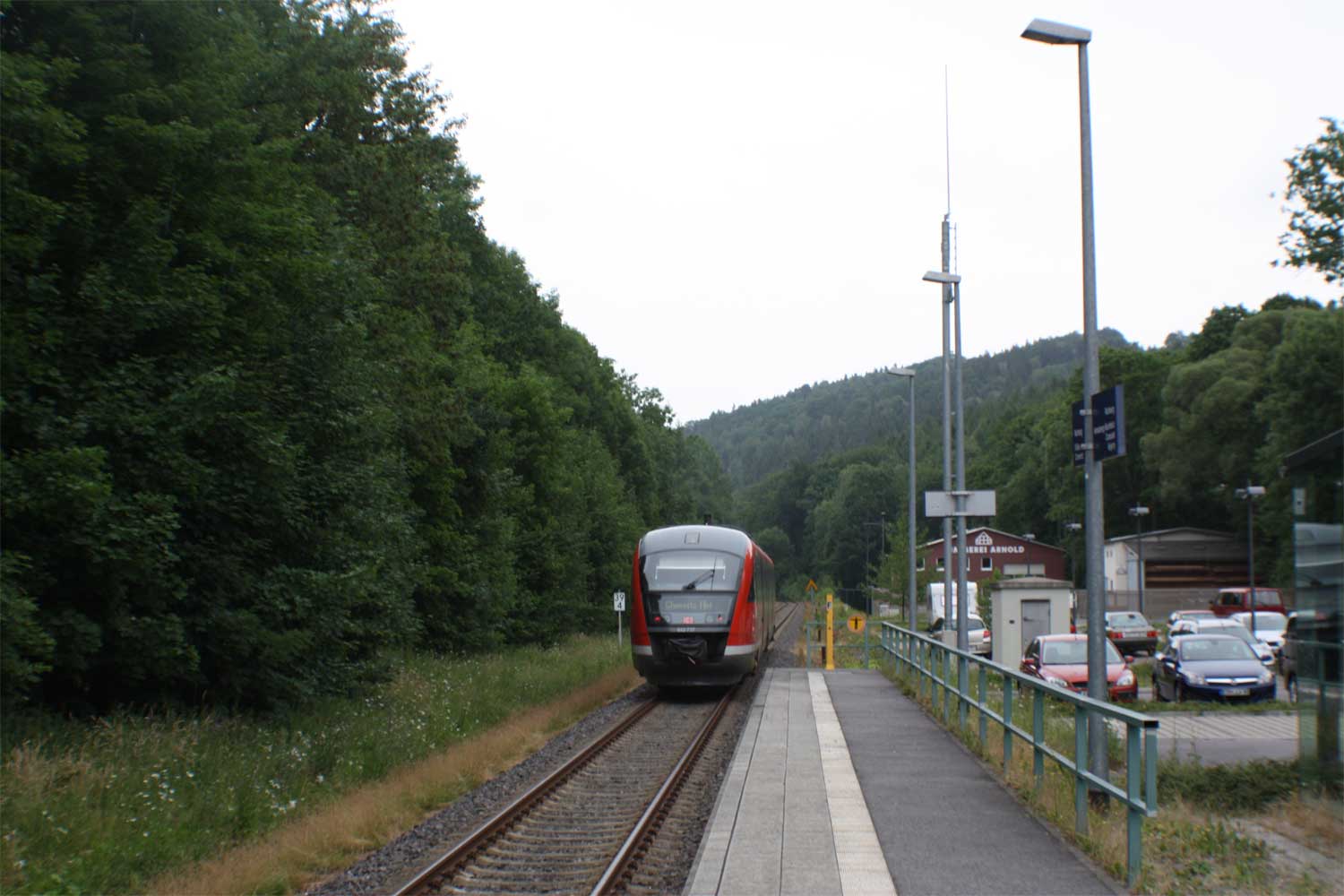

km 39,4 in Erdmannsdorf-Augustusburg - 642 737
Foto: Dietmar Levie, 27.06.2017

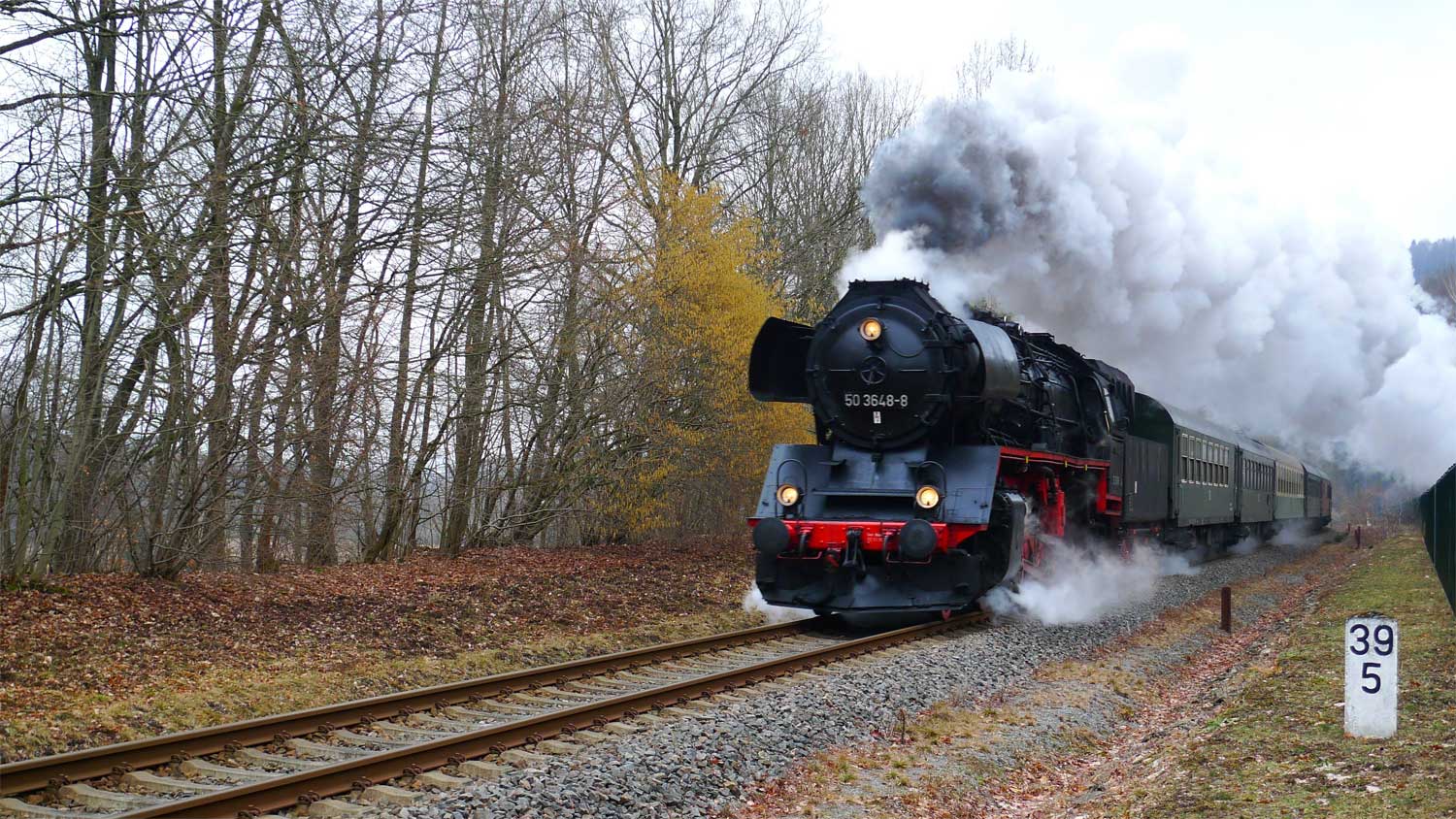

km 39,5 in Erdmannsdorf-Augustusburg - 50 3648
Foto: Jürgen Löschner, 02.03.2019

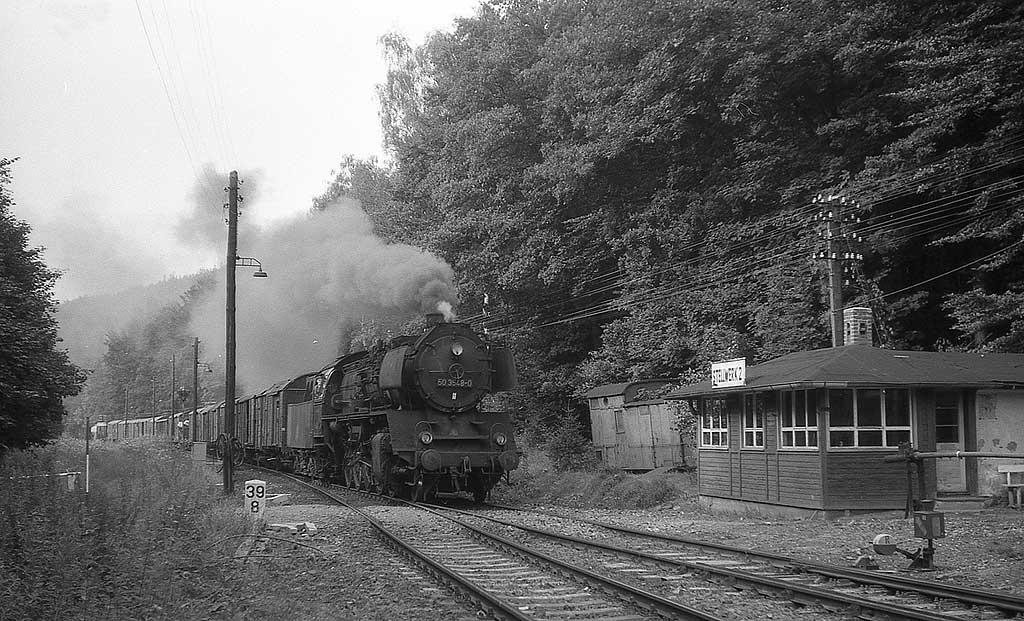

km 39,8 in Erdmannsdorf-Augustusburg mit Stellwerk 2 - 50 3548
Foto: Jürgen Court, 29.07.1982

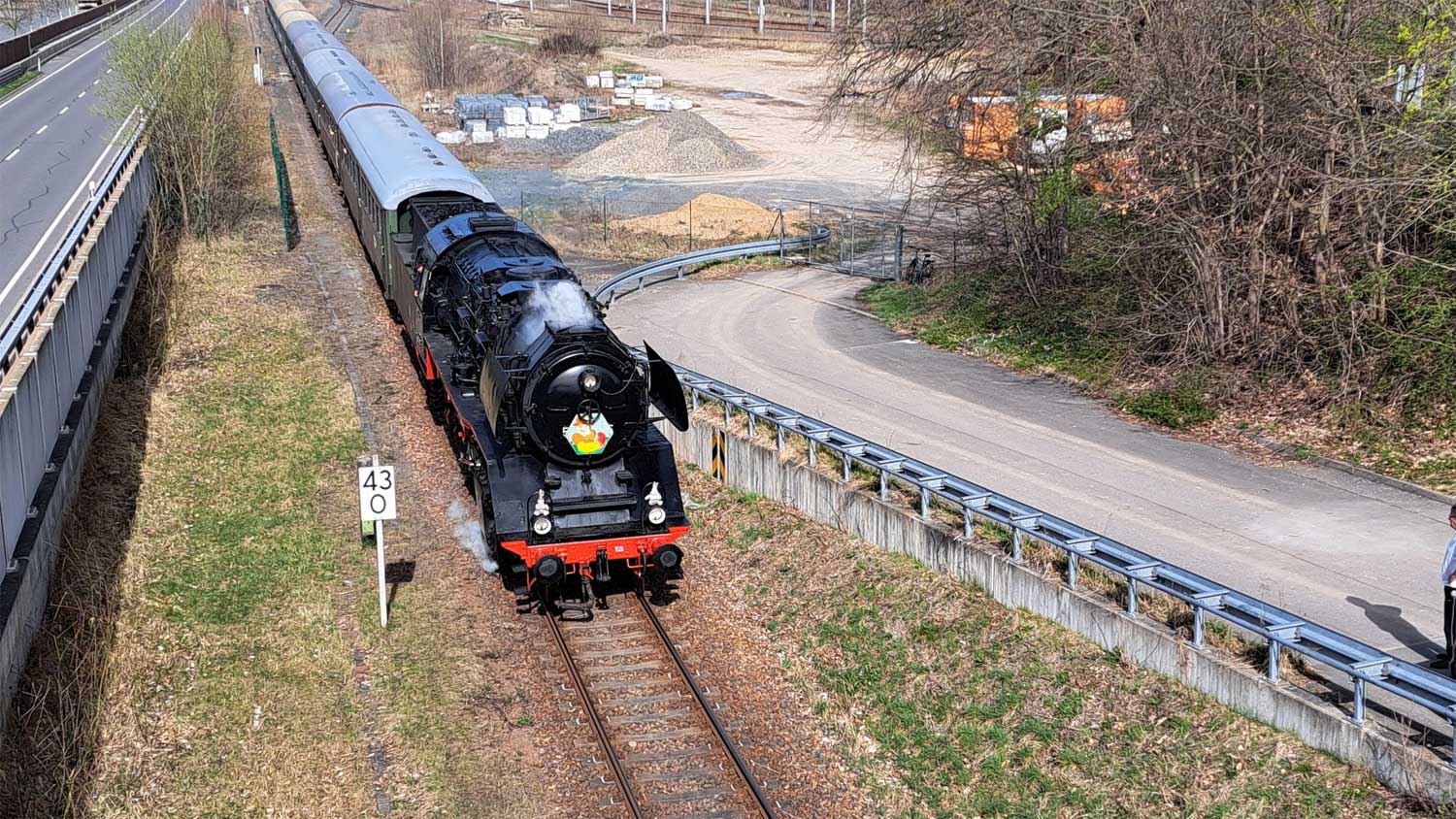

km 43,0 in Flöha
50 3616
Foto: Funcrafter16, 31.03.2024

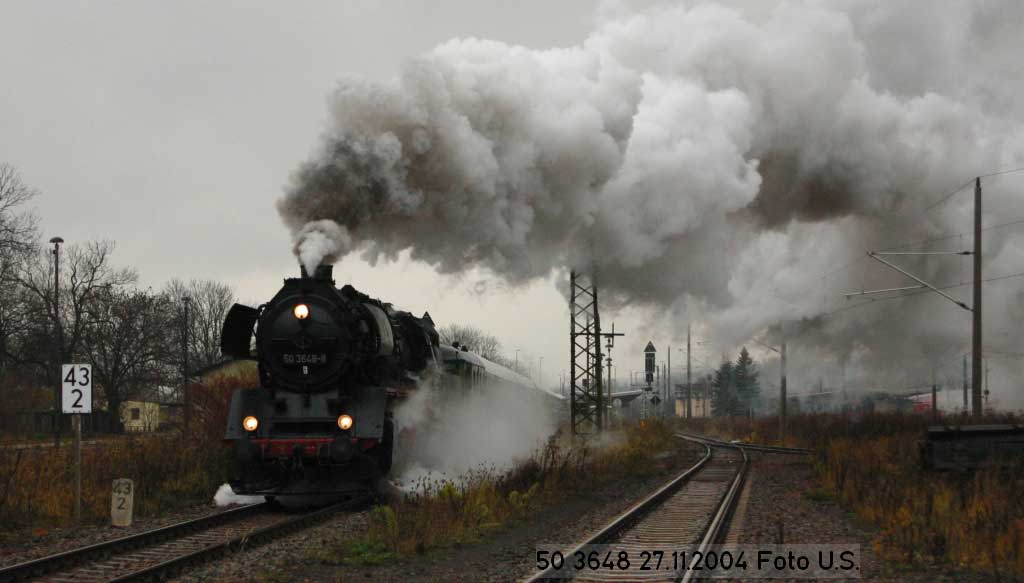

km 43,2 in Flöha - 50 3648 mit Sonderzug bei der Ausfahrt Ri Annaberg-Buchholz
Foto: Uwe Schneider, 27.11.2004

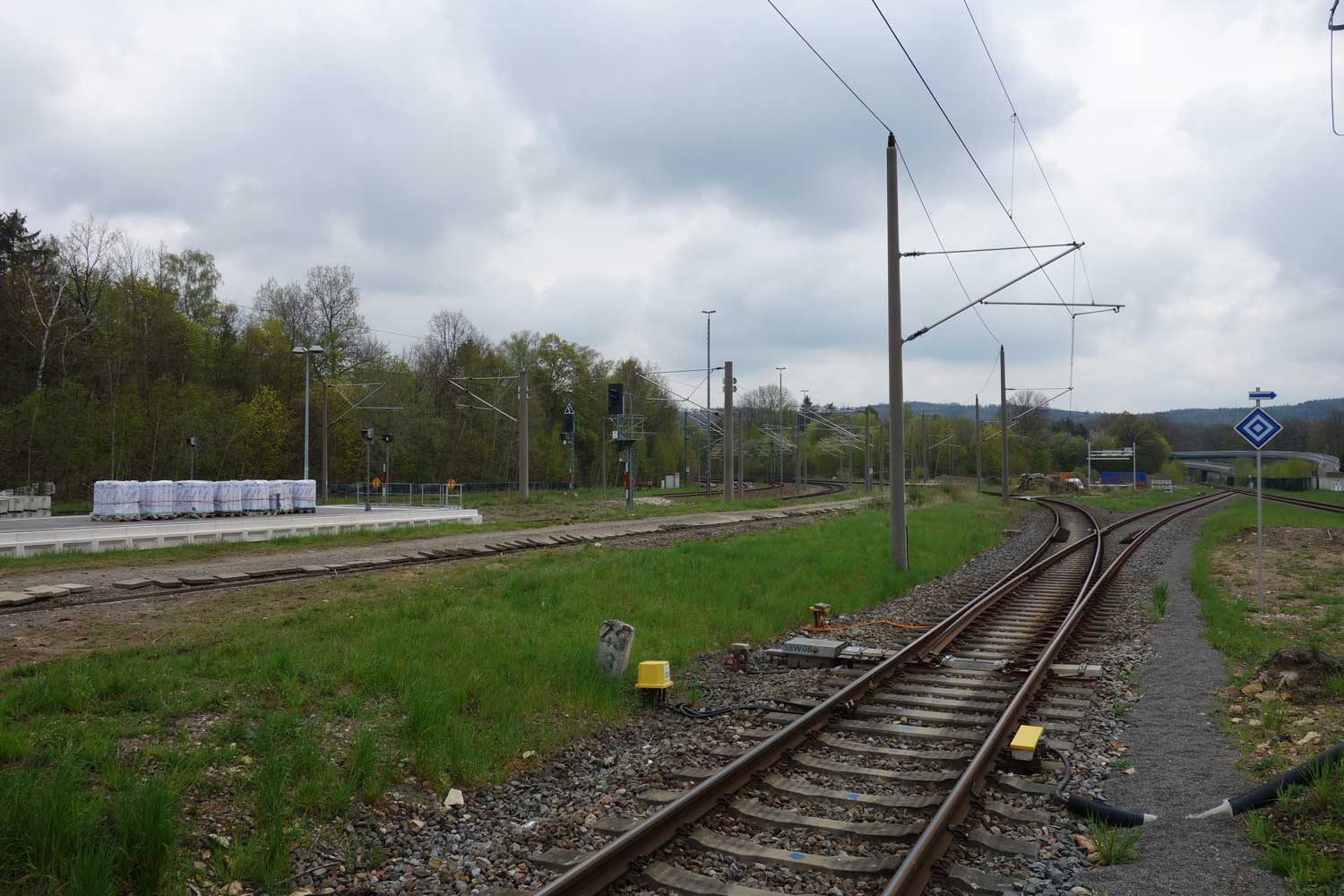

km 43,3 in Flöha
Foto: Silvio Müller, 02.05.2023

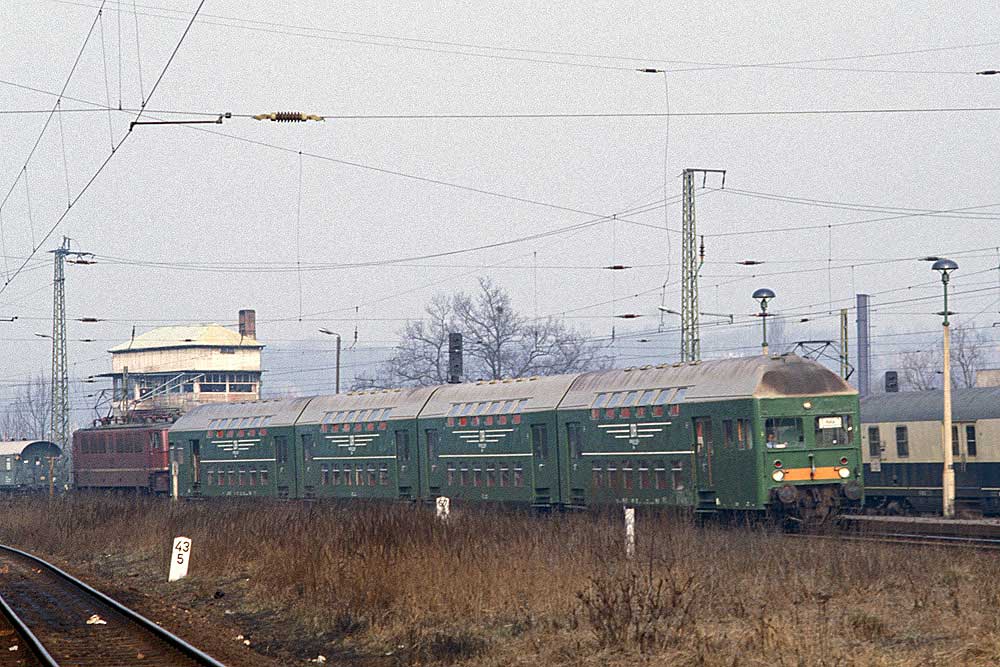

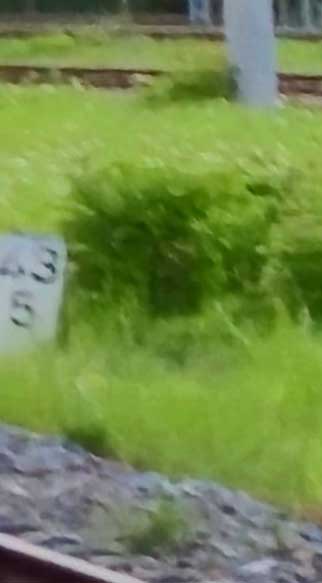

km 43,5 in Flöha
km 67,4 gehört zur Strecke Dresden Hbf -0,048 - Chemnitz Hbf 79,73 - Zwickau Hbf 128,35 - Abzw. Werdau Bogendreieck (Neumarker Spitze) 136,23 (DW)
Foto: Ingmar Weidig, 18.03.1991

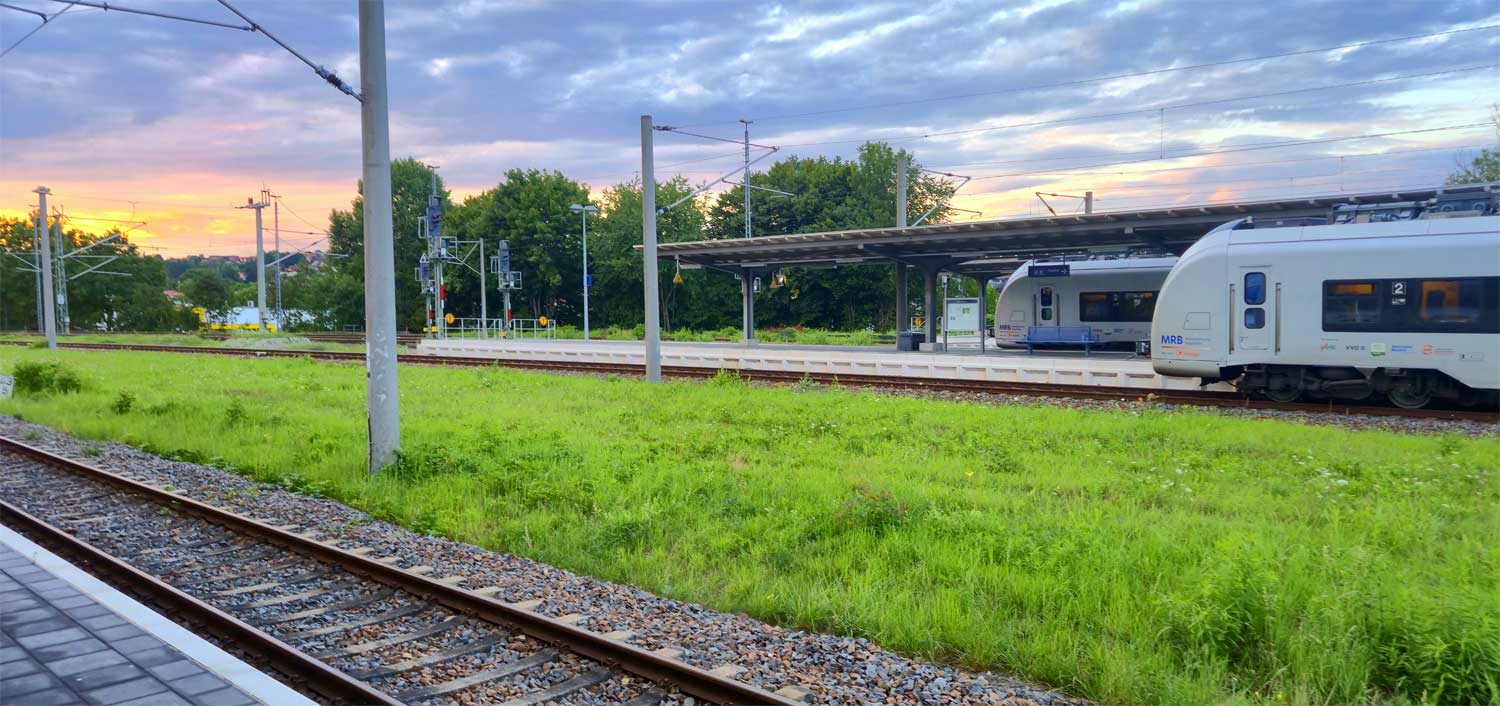

km 43,5 in Flöha
MRB 1440 715
Foto: Silvio Müller, 02.05.2023
