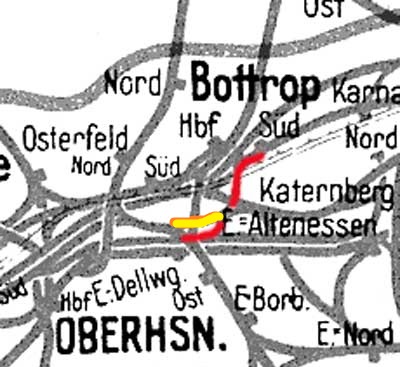

Auszug Streckenkarte 1938
Essen-Frintrop 4,49 - Bottrop Süd 8,25
Abzw Essen-Dellwig 5,50 - Bottrop Süd 8,14 (2243)
Abzw Essen Prosper-Levin -0,07 - km 1,702 = km 6,724 - Abzw Oberhausen-Osterfeld 3,54 - Oberhausen West Orm 0,0 (2244/2280)

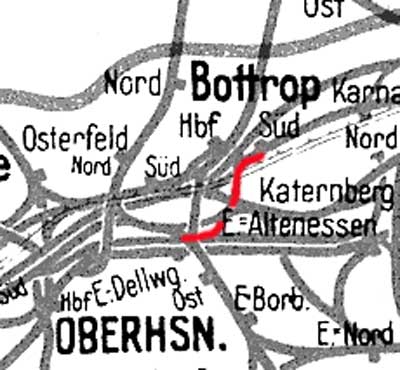

Auszug Streckenkarte 1938
Stand der Kilometrierung: 1951
Essen-Frintrop 4,49 - Bottrop Süd 8,25
| Essen-Frintrop | 4,49 | km 75,27 der Strecke Köln-Deutz 0,0 - Düsseldorf Hbf 38,22 (kommend)/39,48 (gehend) - Duisburg Hbf 63,10 - Oberhausen Hbf 70,72 - Wanne-Eickel Hbf 94,53 - Dortmund Hbf 119,51 - Hamm (Westf) Pbf 150,72 |
| km 6,49 der Strecke Oberhausen West 0,0 - Essen-Borbeck 10,27 - Essen West 14,09 | ||
| Abzw Prosper und Levin | 6,35 | km 1,41 der Strecke Essen-Horl 0,0 - Abzw Prosper und Levin 1,41 |
| Abzw Gerschede | 7,45 | km 0,0 der Strecke Abzw Gerschede 0,0 - Bottrop Hbf 1,45 |
| Bottrop Süd | 8,25 | km 15,70 der Strecke Wanne-Eickel Hbf -0,30 - Abzw. Bickern 2,50 - Bottrop Süd 15,70 - Oberhausen-Osterfeld Süd 20,46 - Oberhausen-Sterkrade 23,88 - Duisburg-Meiderich Nord 30,42 - Duisburg-Ruhrort 34,16 |
Stand der Kilometrierung: 1977
Essen-Frintrop 4,49 - Bottrop Süd 8,14
| Essen-Frintrop | 4,49 | km 75,27 der Strecke Köln-Deutz 0,0 - Düsseldorf Hbf 39,48 - Duisburg Hbf 63,10 - Oberhausen Hbf 70,71 - Wanne-Eickel Hbf 94,54 (+ 0,30 F) - Dortmund Hbf 119,51 - Hamm (Westf) Pbf 150,72 |
| km 6,49 der Strecke Oberhausen West Orm 0,0 - Essen-Frintrop 6,49 - Essen-Borbeck 10,28 - Essen West 14,08 | ||
| Abzw Prosper-Levin | 6,35 | km 1,41 der Strecke Essen-Horl 0,0 - Abzw Prosper-Levin 1,41 |
| Abzw Gerschede | 7,47 | km 0,07 der Strecke Abzw Gerschede 0,07 - Bottrop Hbf 1,45 |
| Bottrop Süd | 8,14 | km 15,70 der Strecke Wanne-Eickel Hbf 0,0 über Wanne-Eickel Wst 1,5 - ehemaliger Abzw Bickern km 2,3 + 950 m = km 2,42 - Gelsenkirchen-Schalke 5,66 - Bottrop Süd 15,70 - Oberhausen-Osterfeld Süd 20,26 - Oberhausen-Sterkrade 23,88 - Streckenunterbrechung - Abzw Hindenburg 26,44 - Duisburg-Neumühl 28,67 |
Stand der Kilometrierung: 2011
Abzw Essen-Dellwig 5,50 - Bottrop Süd 8,14 (2243)
| Abzw Essen-Dellwig | 5,50 | km 76,28 der Strecke [Köln Messe/Deutz 0,0] - Oberhausen Hbf 70,70 - Essen-Altenessen 82,13 (2277) |
| Abzw Essen Prosper-Levin | 6,41 | km -0,07 der Strecke Abzw Prosper-Levin -0,07 - km 1,702 = km 6,724 - Abzw Oberhausen-Osterfeld 3,55 - Oberhausen West Orm 0,0 (2244/2280) |
| Abzw Gerschede | 7,45 | km 0,04 der Strecke Abzw Gerschede 0,04 - Bottrp Hbf 2,96 (2242) |
| Bottrop Süd | 8,14 | km 15,70 der Strecke Wanne-Eickel Hbf 0,0 - Wanne-Eickel Wst 1,5 - ehemaliger Abzw Bickern km 2,2 + 1050 m = 2,429 - Gelsenkirchen-Schalke 6,37 - Bottrop Süd 15,70 -berhausen-Osterfeld 20,27 - Oberhausen-Sterkrade 23,34 (Einmündung) (2204/2205/2206) |

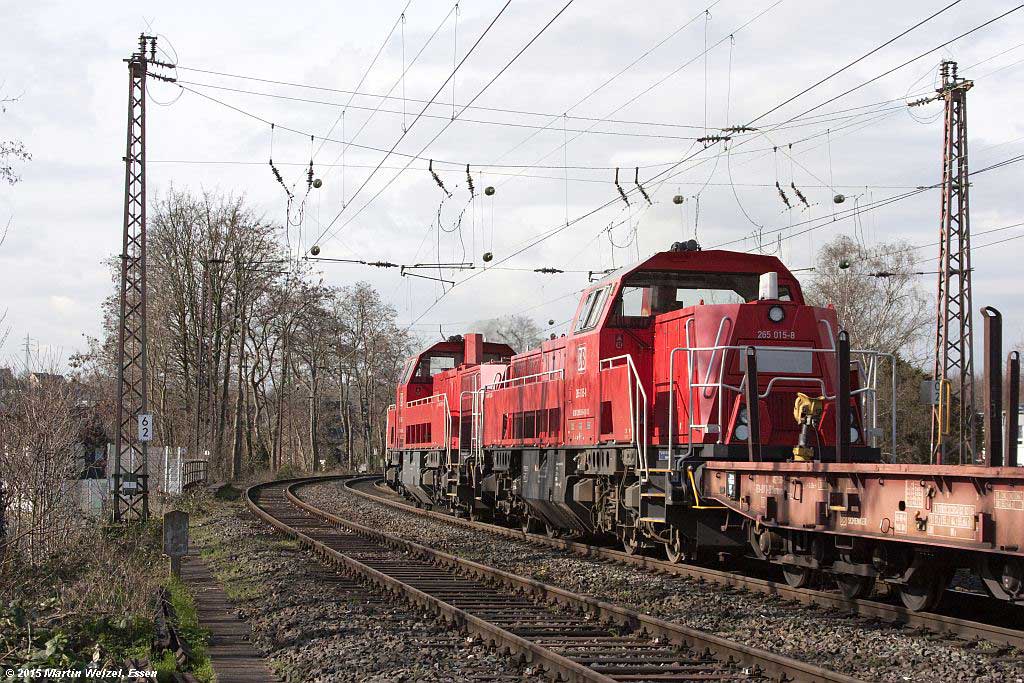

km 6,2 am Abzw Essen Prosper-Levin - 265 015
Foto: Martin Welzel, 04.04.2016

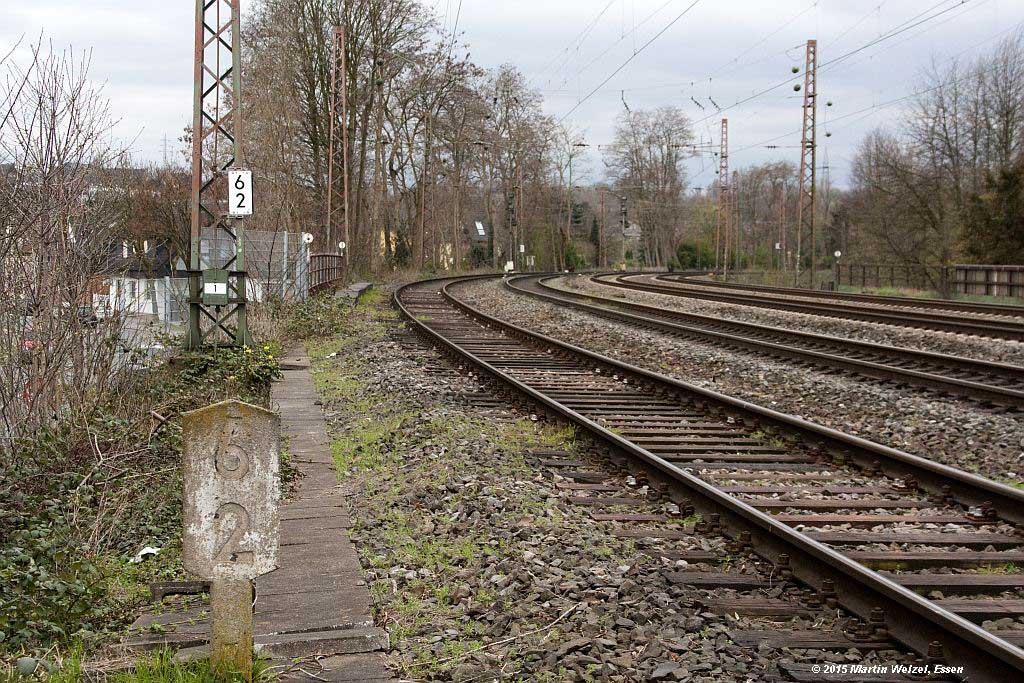

km 6,2 am Abzw Essen Prosper-Levin - Detail
Foto: Martin Welzel, 04.04.2016

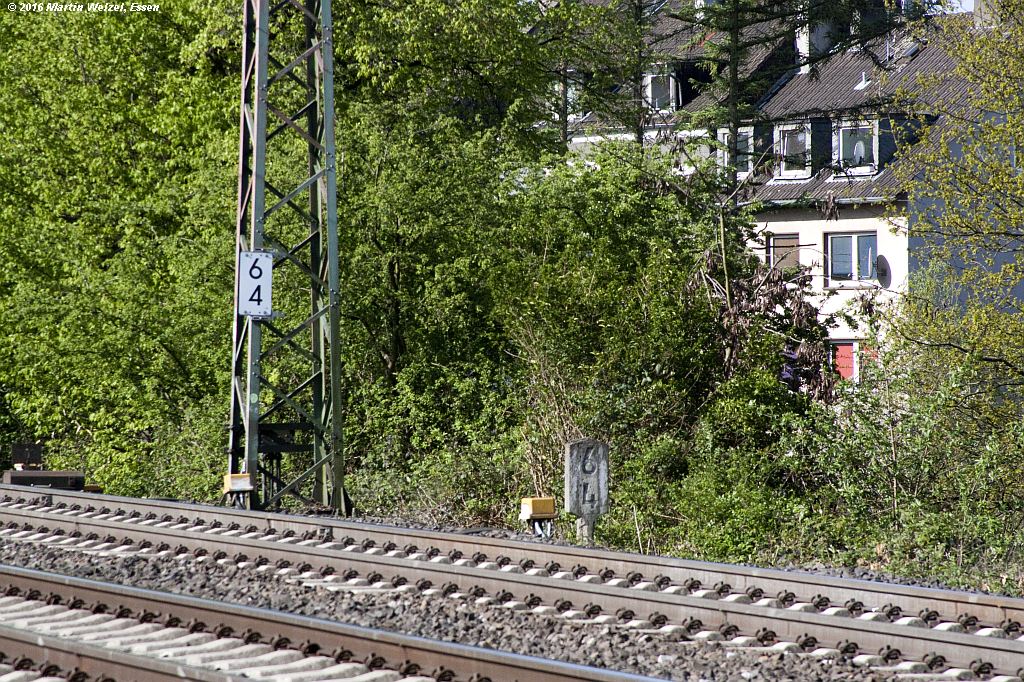

km 6,4 am Abzw Essen Prosper-Levin
Foto: Martin Welzel, 22.04.2016

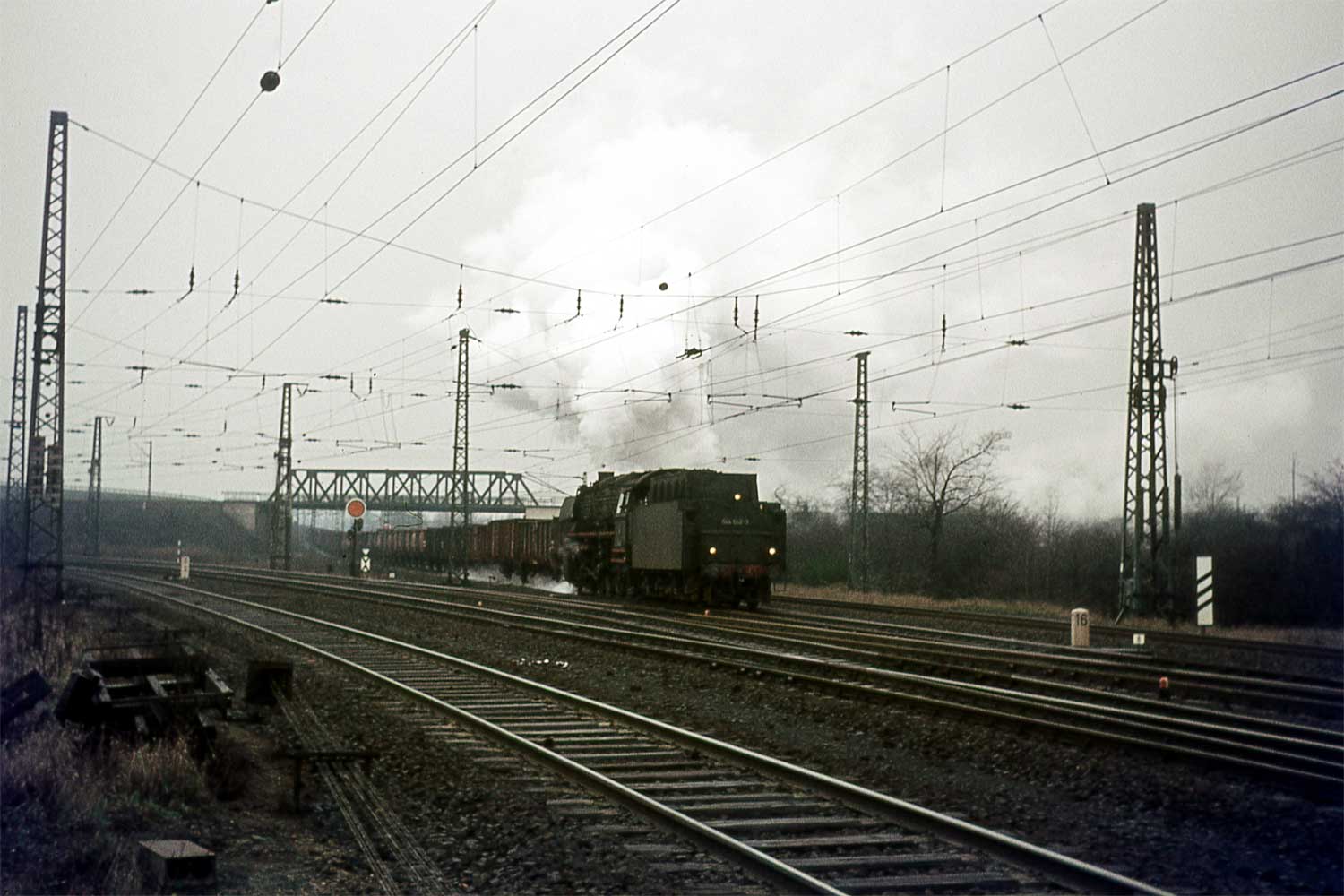

km 8,2 in Bottrop Süd - 044 540
km 16,0 gehört zur Strecke
Wanne-Eickel Hbf 0,0 über Wanne-Eickel Wst 1,5 - ehemaliger Abzw Bickern km 2,3 + 950 m = km 2,42 - Gelsenkirchen-Schalke 5,66 - Bottrop Süd 15,70 - Oberhausen-Osterfeld Süd 20,26 - Oberhausen-Sterkrade 23,88 - Streckenunterbrechung - Abzw Hindenburg 26,44 - Duisburg-Neumühl 28,67
Foto: Wolf-Dietmar Loos, 18.12.1974

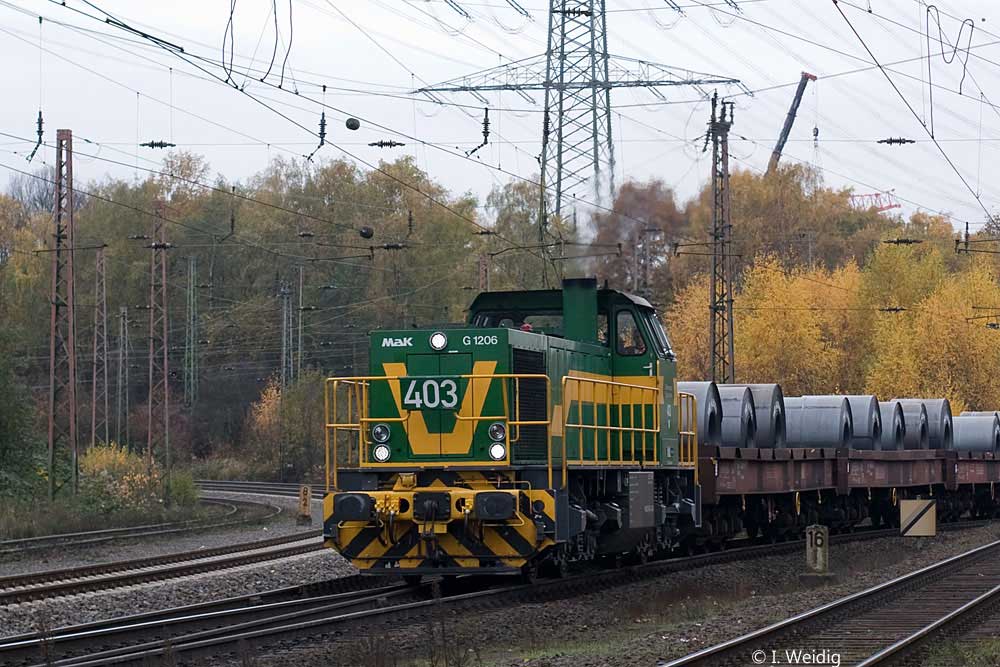

km 8,2 in Bottrop Süd - DE 403
km 16,0 gehört zur Strecke
Wanne-Eickel Hbf 0,0 über Wanne-Eickel Wst 1,5 - ehemaliger Abzw Bickern km 2,3 + 950 m = km 2,42 - Gelsenkirchen-Schalke 5,66 - Bottrop Süd 15,70 - Oberhausen-Osterfeld Süd 20,26 - Oberhausen-Sterkrade 23,88 - Streckenunterbrechung - Abzw Hindenburg 26,44 - Duisburg-Neumühl 28,67
Foto: Ingmar Weidig, 13.11.2012

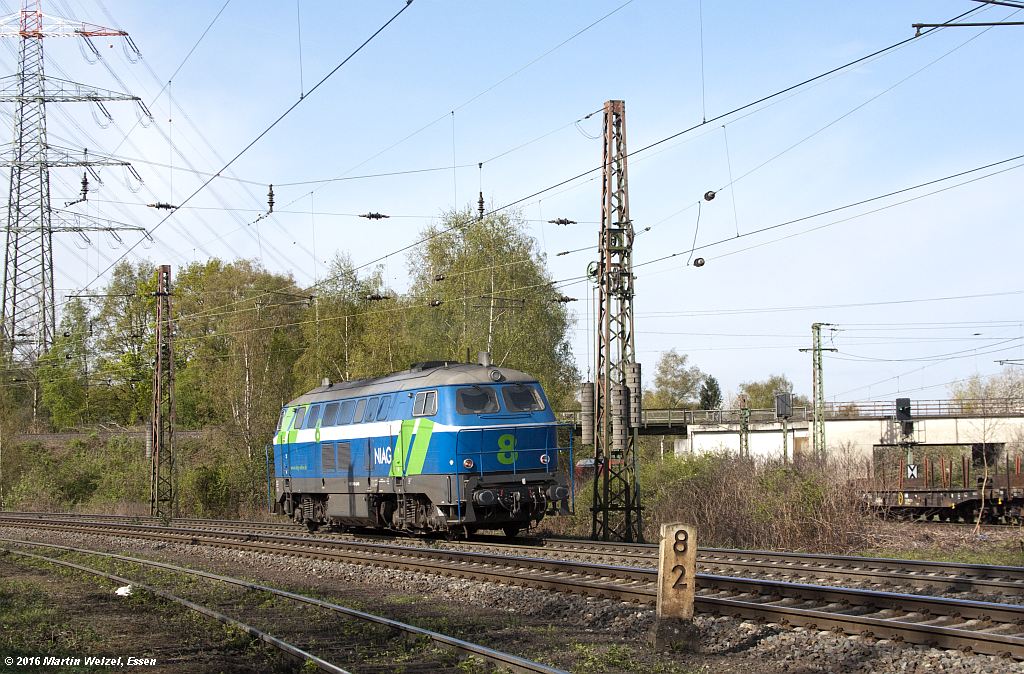

km 8,2 in Bottrop Süd - NIAG 8
Foto: Martin Welzel, 16.04.2016
Stand der Kilometrierung: 2011
Abzw Essen Prosper-Levin -0,07 - km 1,702 = km 6,724 - Abzw Oberhausen-Osterfeld 3,54 - Oberhausen West Orm 0,0 (2244/2280)
| Abzw Essen Prosper-Levin | -0,07 | km 6,41 der Strecke Abzw Essen-Dellwig 5,50 - Bottrop Süd 8,14 (2243) |
| 1,702 | 2244 | |
| Streckenwechsel | = | früher: Abzw Essen-Frintrop Fbn |
| 6,724 | 2280 | |
| Abzw Oberhausen-Osterfeld | 3,54 | km 2,83 der Strecke Oberhausen Hbf 0,03 - Bottrop Nord 10,10 - Streckenende 12,10 - [Streckenunterbrechung] - km 23,00 - Dorsten 23,22 - Coesfeld (Westf) 58,47 - Lutum 65,36 - [Streckenunterbrechung] - Rheine (Westf) 104,68 - Quakenbrück 165,34 |
| Oberhausen West Orm | 0,0 |

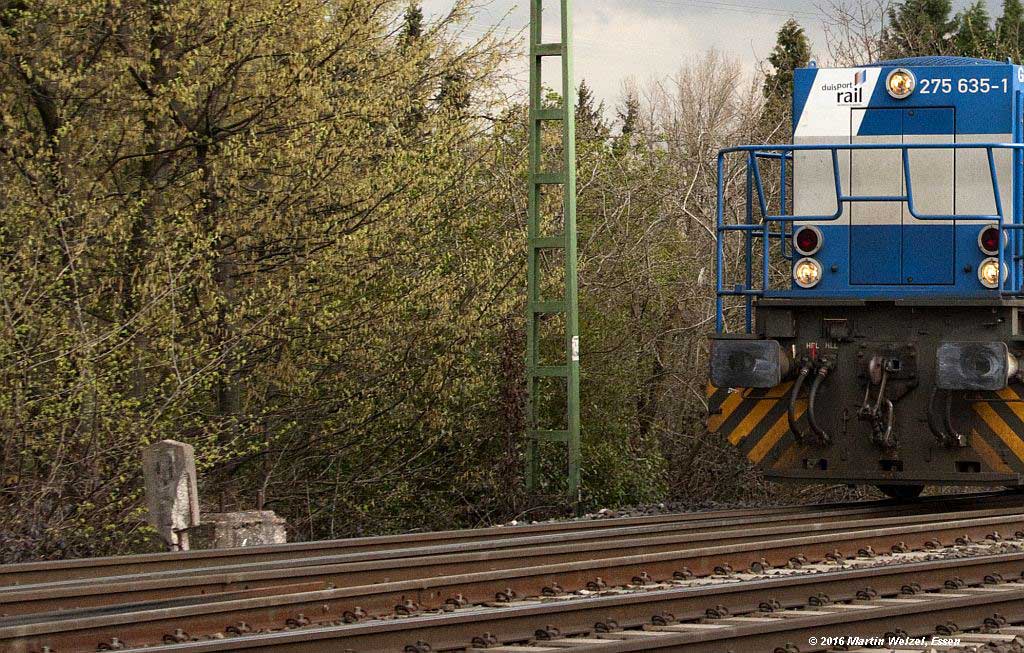

km 0,0 am Abzw Essen Prosper-Levin - 275 635
Foto: Martin Welzel, 04.04.2016

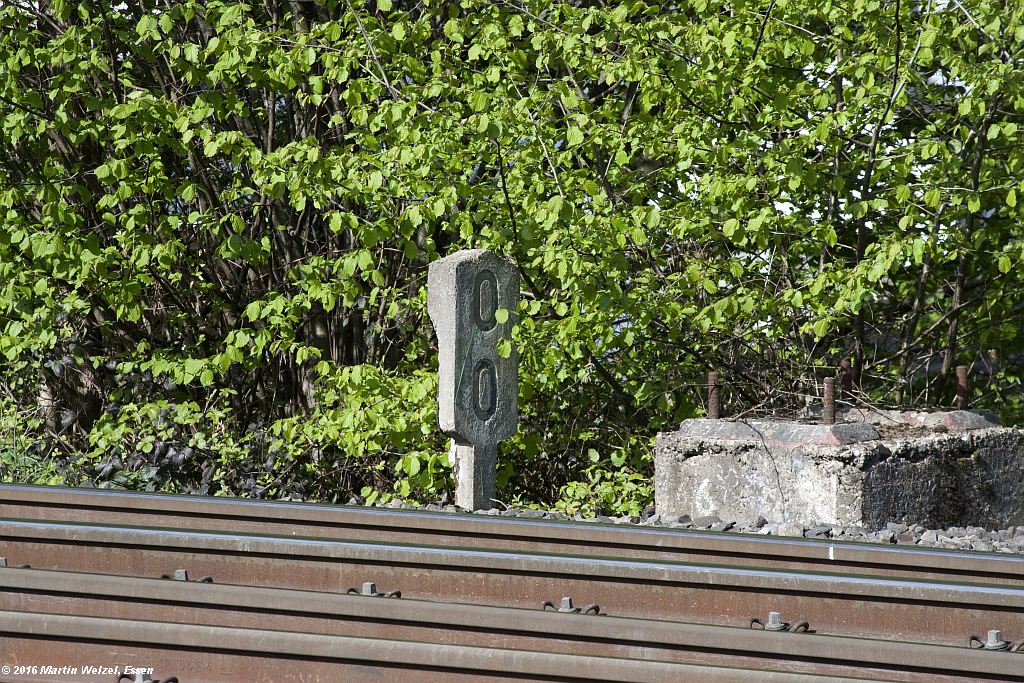

km 0,0 am Abzw Essen Prosper-Levin
Foto: Martin Welzel, 22.04.2016
