Verbindungsstrecken an der Hindenburgbrücke in Bingen

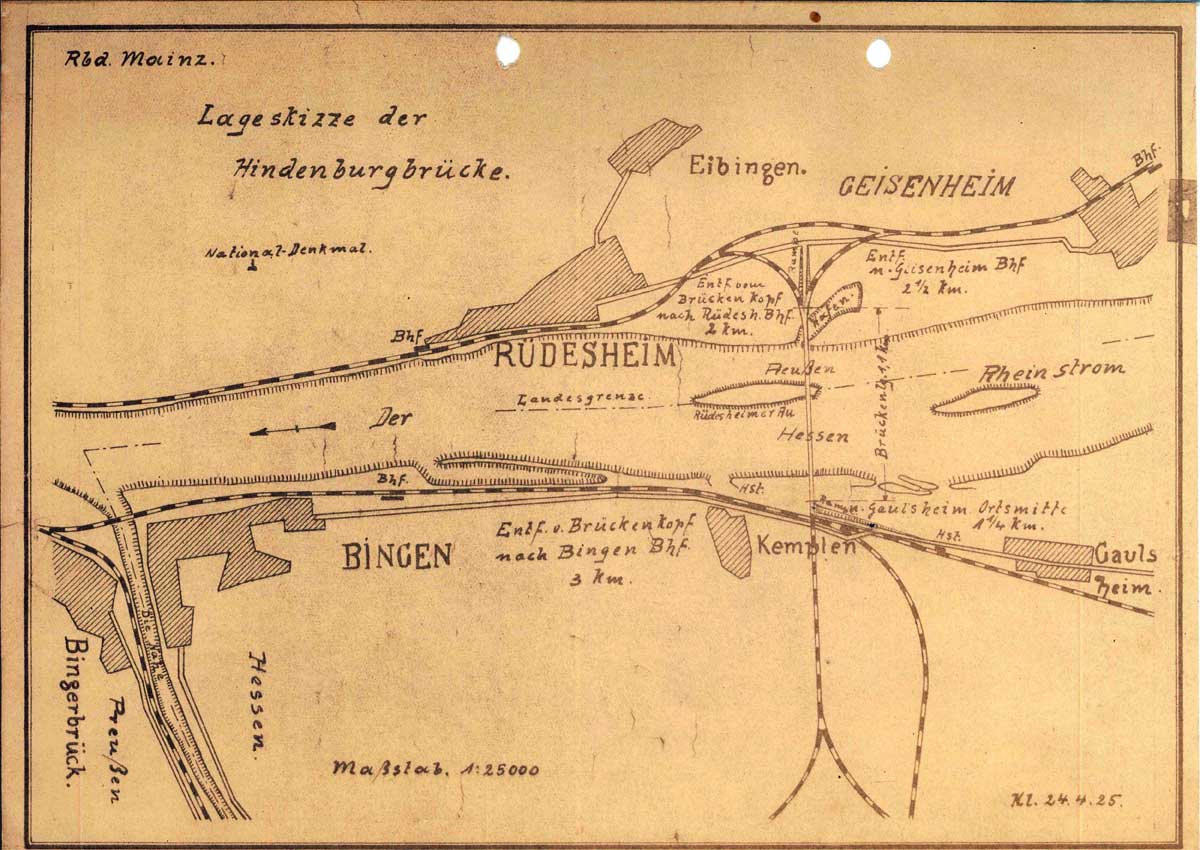

Lageplan zur Hindenburgbrücke von 1925
Quelle: Wikipedia
Dieses Bild ist nach deutschem Urheberrecht gemeinfrei, da es Teil eines Gesetzes, einer Verordnung, eines behördlichen Erlasses oder eines Urteils (behördliche Arbeit) einer deutschen Behörde oder eines deutschen Gerichts ist (§ 5 Abs.1 UrhG).

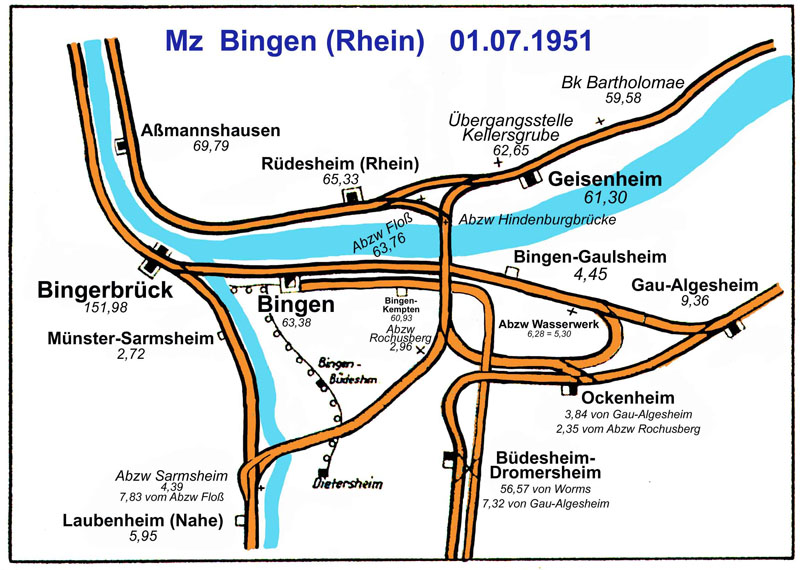

Detailkarte Bingen 1951
(Quelle: DSO)
Stand der Kilometrierung: 1940
Abzw/Bk Floß 0,0 - Abzw/Bk Hindenburgbrücke 0,95 - Abzw/Bk Rochusberg 2,96 - Abzw/Bk Sarmsheim 7,77
| Abzw/Bk Floß | 0,0 | km 63,76 der Strecke Frankfurt (Main) Hbf 0,0 - Wiesbaden Ost 37,80 - Wiesbaden-Biebrich 39,47 - Niederlahnstein 123,82 - km 125,70 = km 154,68 (auch Angabe: 125,72 = 154,66) - Neuwied 135,81 - Troisdorf 81,19 - Köln-Kalk Nord 63,17 - Opladen 48,06 - Düsseldorf-Rath 21,27 - Duisburg-Wedau 5,70 - Mülheim (Ruhr)-Speldorf 0,18 |
| Abzw/Bk Hindenburgbrücke | 0,95 | km 0,92 der Strecke Abzw/Bk Kellergrube 0,0 - Abzw/Bk Hindenburgbrücke 0,92 |
| Preußen | ||
| Landesgrenze | 1,30 | |
| Hessen | ||
| Abzw/Bk Rochusberg | 2,96 | Abzw/Bk Rochusberg 0,0 - Ockenheim 2,35 - Abzw/Bk Wasserwerk 5,30 |
| Abzw/Bk Sarmsheim | 7,77 | km 4,39 der Strecke Bingerbrück 0,0 - Bad Münster am Stein 20,14 - Türkismühle 91,75 - Neunkirchen (Saar) Hbf 120,60 - Saarbrücken Hbf 141,82 - Grenze Deutschland/Frankreich 147,310 = km 51,363 - Forbach 47,165 - Benningen (Lothr) 38,919 - Remilly (auch Remelach) 0,0 |
Stand der Kilometrierung: 1940
Abzw/Bk Kellergrube 0,0 - Abzw/Bk Hindenburgbrücke 0,92
| Abzw/Bk Kellergrube | 0,0 | km 62,55 der Strecke Frankfurt (Main) Hbf 0,0 - Wiesbaden Ost 37,80 - Wiesbaden-Biebrich 39,47 - Niederlahnstein 123,82 - km 125,70 = km 154,68 (auch Angabe: 125,72 = 154,66) - Neuwied 135,81 - Troisdorf 81,19 - Köln-Kalk Nord 63,17 - Opladen 48,06 - Düsseldorf-Rath 21,27 - Duisburg-Wedau 5,70 - Mülheim (Ruhr)-Speldorf 0,18 |
| Abzw/Bk Hindenburgbrücke | 0,92 | km 0,95 der Strecke Abzw/Bk Floß 0,0 - Abzw/Bk Hindenburgbrücke 0,95 - Abzw/Bk Rochusberg 2,96 - Abzw/Bk Sarmsheim 7,77 |
Stand der Kilometrierung: 1940
Abzw/Bk Rochusberg 0,0 - Ockenheim 2,35 - Abzw/Bk Wasserwerk 5,30
| Abzw/Bk Rochusberg | 0,0 | km 2,96 der Strecke Abzw/Bk Floß 0,0 - Abzw/Bk Hindenburgbrücke 0,95 - Abzw/Bk Rochusberg 2,96 - Abzw/Bk Sarmsheim 7,77 |
| Ockenheim | 2,35 | km 3,84 der Strecke Gau-Algesheim 0,0 - Bad Münster am Stein 23,89 |
| Abzw/Bk Wasserwerk | 5,30 |
km 6,28 der Strecke [Köln Hbf -1,44/0,03 -
Koblenz Hbf 91,20 - Bingerbrück 151,98] - Landesgrenze Preußen/Hessen 152,41 = km 0,0 - Bingen (Rhein) 0,97 - Mainz Hbf 30,58 |

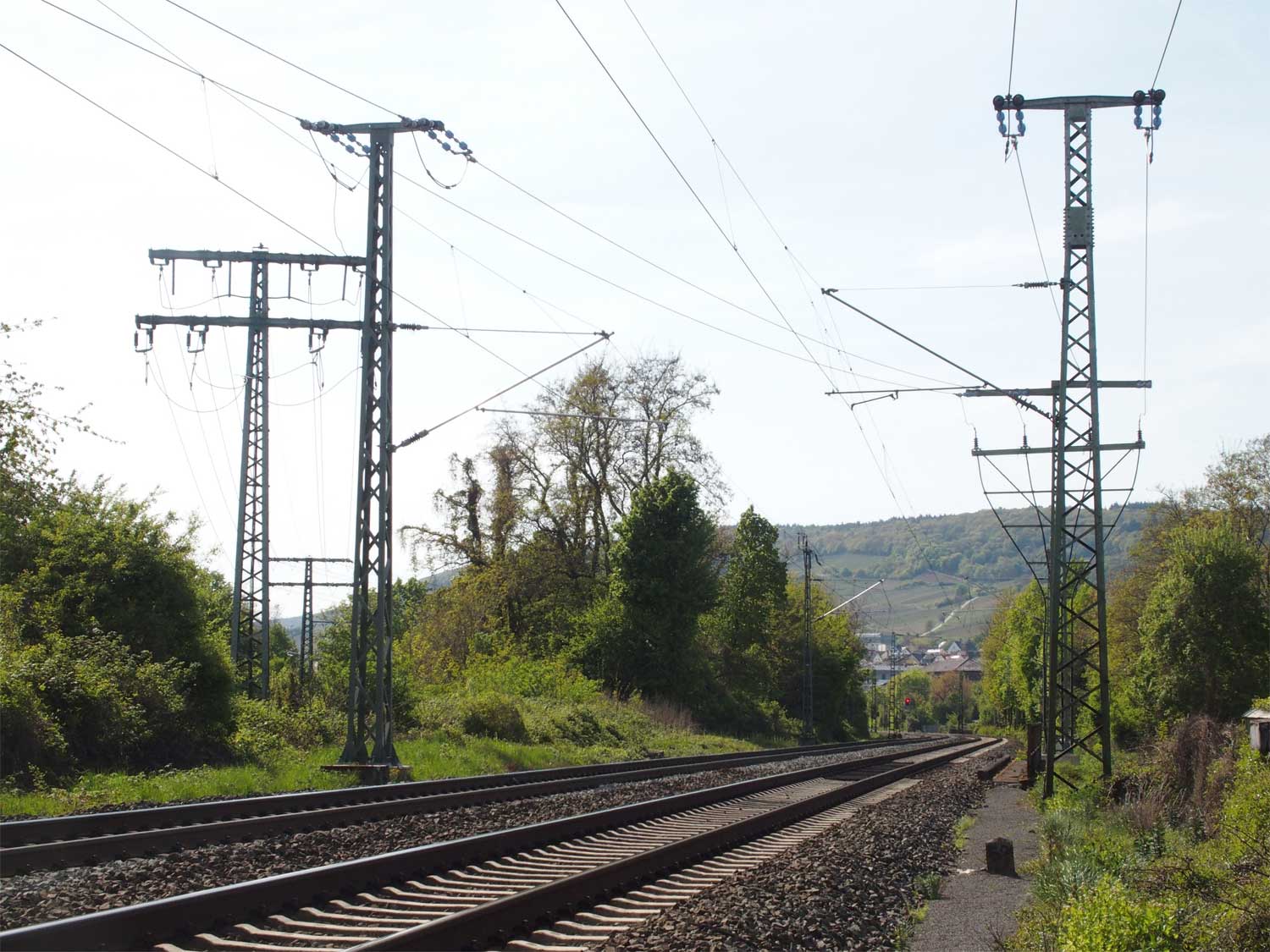

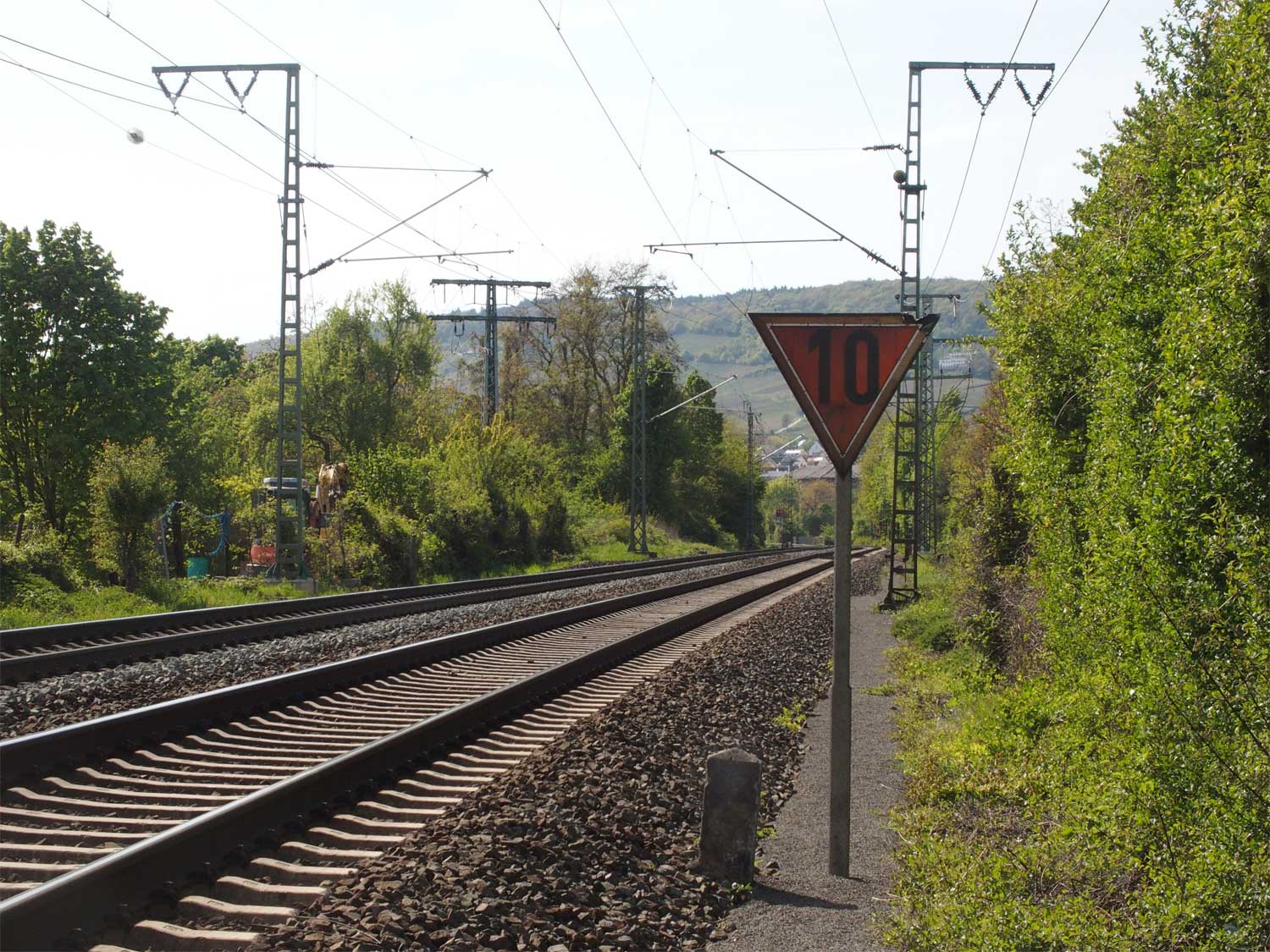

Im Bereich der ehemaligen Überleitstelle Kellergrube - Blick Richtung Niederlahnstein
In Bildmitte zweigte die Strecke zur Hindenburgbrücke ab
km 62,7 (Stein) zwischen Geisenheim und Rüdesheim (Rhein) an der ehemaligen Überleitstelle Kellergrube gehört zur Strecke
Frankfurt (Main) Hbf 0,0 - Wiesbaden Ost 37,80 - Wiesbaden-Biebrich 39,47 - Niederlahnstein 123,82 - km 125,70 = km 154,68 (auch Angabe: 125,72 = 154,66) - Neuwied 135,81 - Troisdorf 81,19 - Köln-Kalk Nord 63,17 - Opladen 48,06 - Düsseldorf-Rath 21,27 - Duisburg-Wedau 5,70 - Mülheim (Ruhr)-Speldorf 0,18
Foto: Karl-Hans Fischer, 24.04.2017
Im Bereich der ehemaligen Überleitstelle Kellergrube - Blick Richtung Niederlahnstein
In Bildmitte zweigte die Strecke zur Hindenburgbrücke ab
km 62,7 (Stein) zwischen Geisenheim und Rüdesheim (Rhein) an der ehemaligen Überleitstelle Kellergrube gehört zur Strecke
Frankfurt (Main) Hbf 0,0 - Wiesbaden Ost 37,80 - Wiesbaden-Biebrich 39,47 - Niederlahnstein 123,82 - km 125,70 = km 154,68 (auch Angabe: 125,72 = 154,66) - Neuwied 135,81 - Troisdorf 81,19 - Köln-Kalk Nord 63,17 - Opladen 48,06 - Düsseldorf-Rath 21,27 - Duisburg-Wedau 5,70 - Mülheim (Ruhr)-Speldorf 0,18
Foto: Karl-Hans Fischer, 24.04.2017

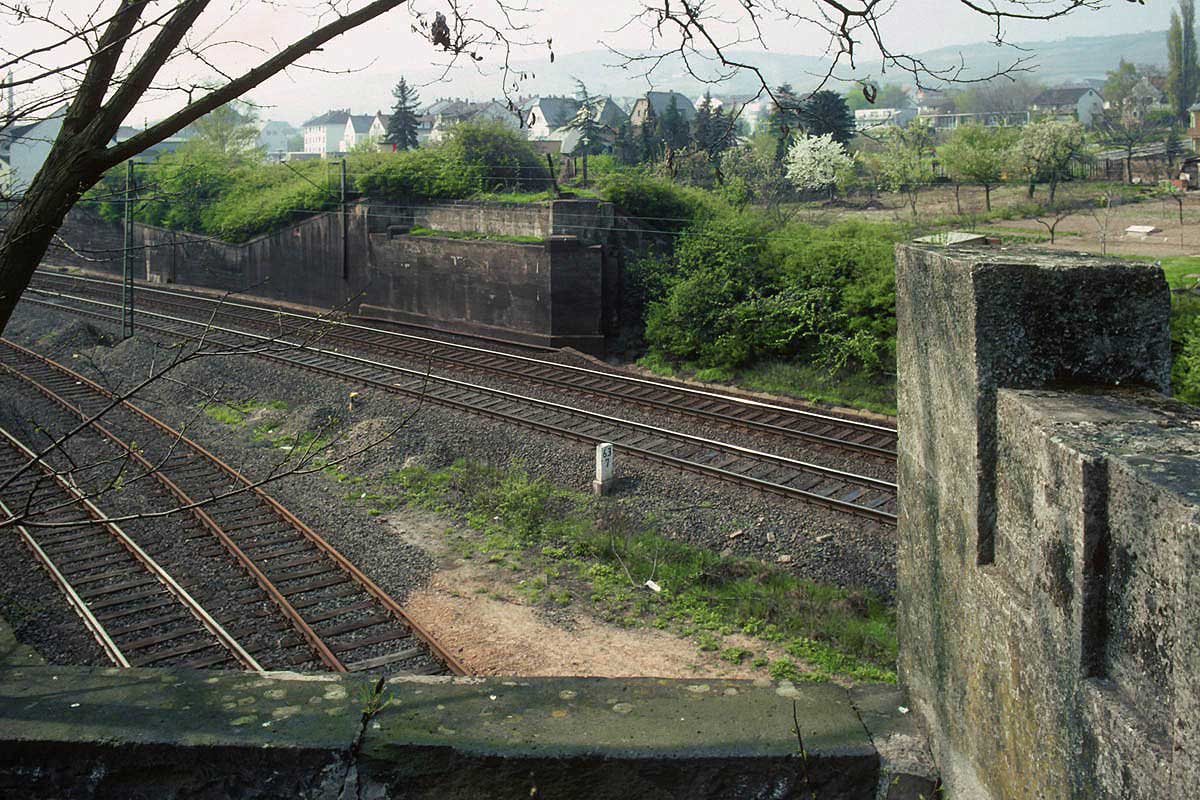

km 63,7 zwischen Geisenheim und Rüdesheim (Rhein) am ehemaligen Abzw Floß
Links die Strecke zur Hindenburgbrücke
Foto: Günter Tscharn, 07.04.1981

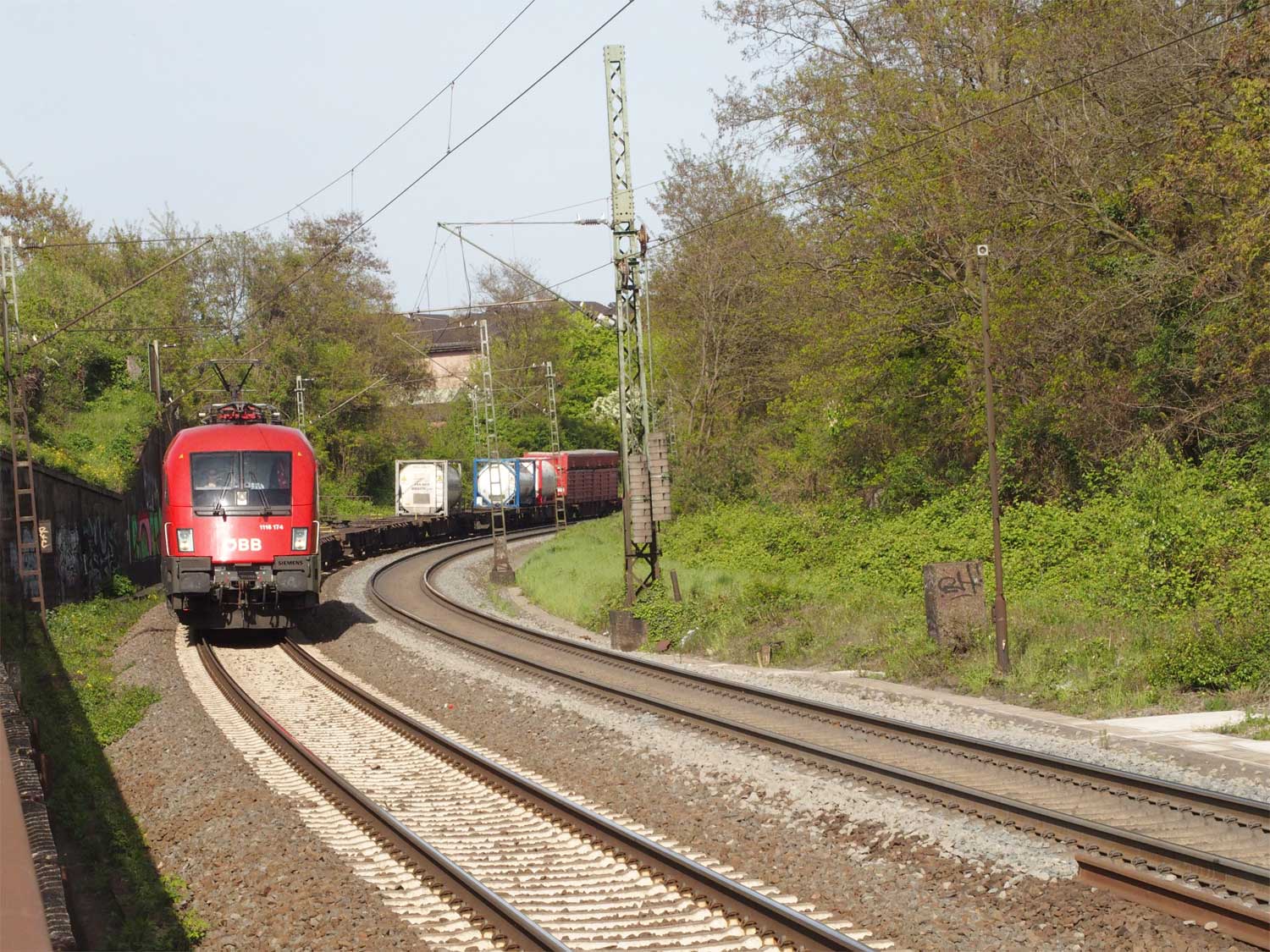

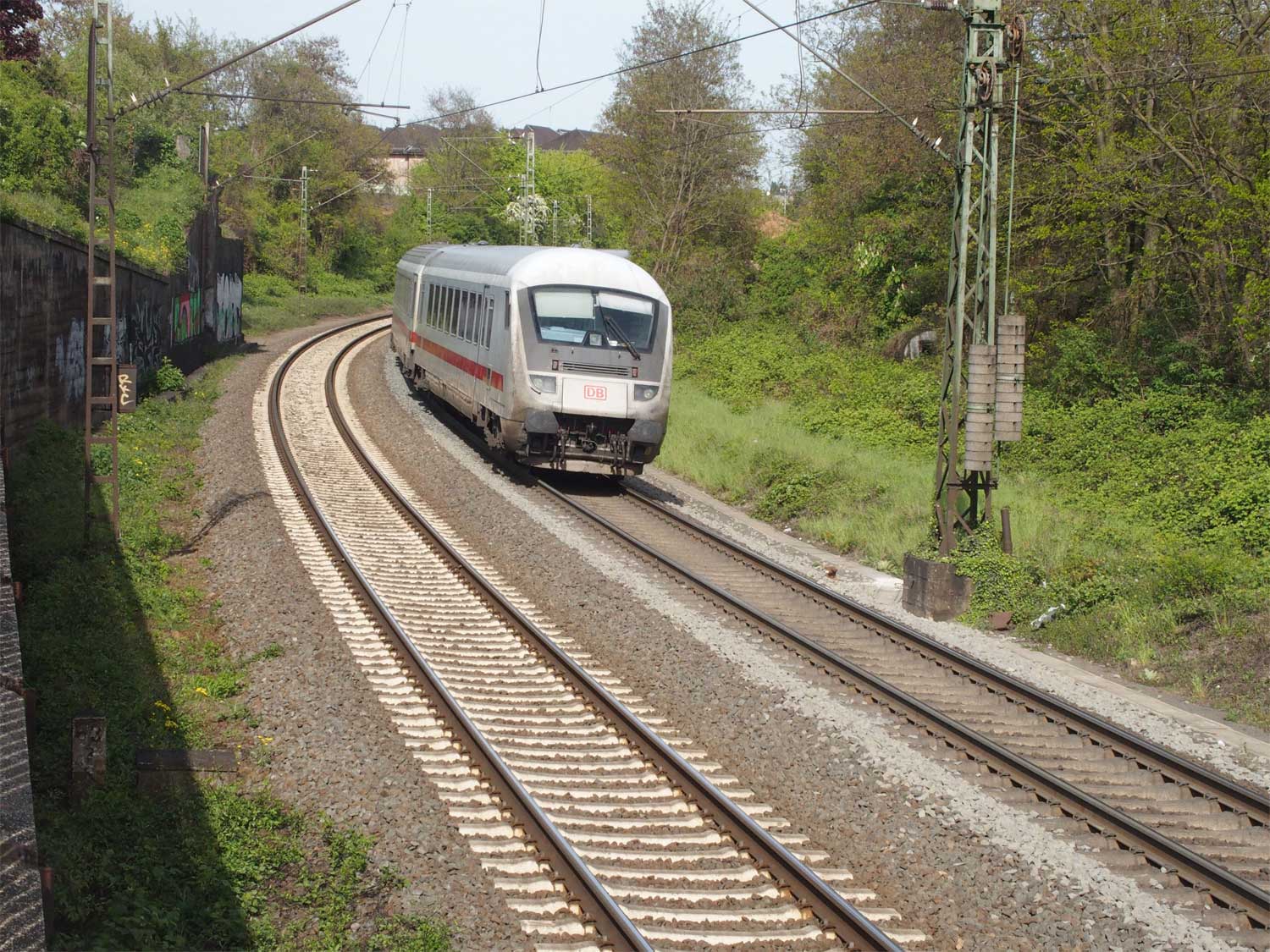

Im Bereich der ehemaligen Bk/Abzw Floß - Blick Richtung Frankfurt (Main)
Im Bewuchs rechts verlief die Strecke zur Hindenburgbrücke
km 63,8 (Stein) zwischen Geisenheim und Rüdesheim (Rhein) an der ehemaligen Überleitstelle Kellergrube gehört zur Strecke
Frankfurt (Main) Hbf 0,0 - Wiesbaden Ost 37,80 - Wiesbaden-Biebrich 39,47 - Niederlahnstein 123,82 - km 125,70 = km 154,68 (auch Angabe: 125,72 = 154,66) - Neuwied 135,81 - Troisdorf 81,19 - Köln-Kalk Nord 63,17 - Opladen 48,06 - Düsseldorf-Rath 21,27 - Duisburg-Wedau 5,70 - Mülheim (Ruhr)-Speldorf 0,18
Foto: Karl-Hans Fischer, 24.04.2017
Im Bereich der ehemaligen Bk/Abzw Floß - Blick Richtung Frankfurt (Main)
Im Bewuchs rechts verlief die Strecke zur Hindenburgbrücke
km 63,8 (Stein) zwischen Geisenheim und Rüdesheim (Rhein) an der ehemaligen Überleitstelle Kellergrube gehört zur Strecke
Frankfurt (Main) Hbf 0,0 - Wiesbaden Ost 37,80 - Wiesbaden-Biebrich 39,47 - Niederlahnstein 123,82 - km 125,70 = km 154,68 (auch Angabe: 125,72 = 154,66) - Neuwied 135,81 - Troisdorf 81,19 - Köln-Kalk Nord 63,17 - Opladen 48,06 - Düsseldorf-Rath 21,27 - Duisburg-Wedau 5,70 - Mülheim (Ruhr)-Speldorf 0,18
Foto: Karl-Hans Fischer, 24.04.2017

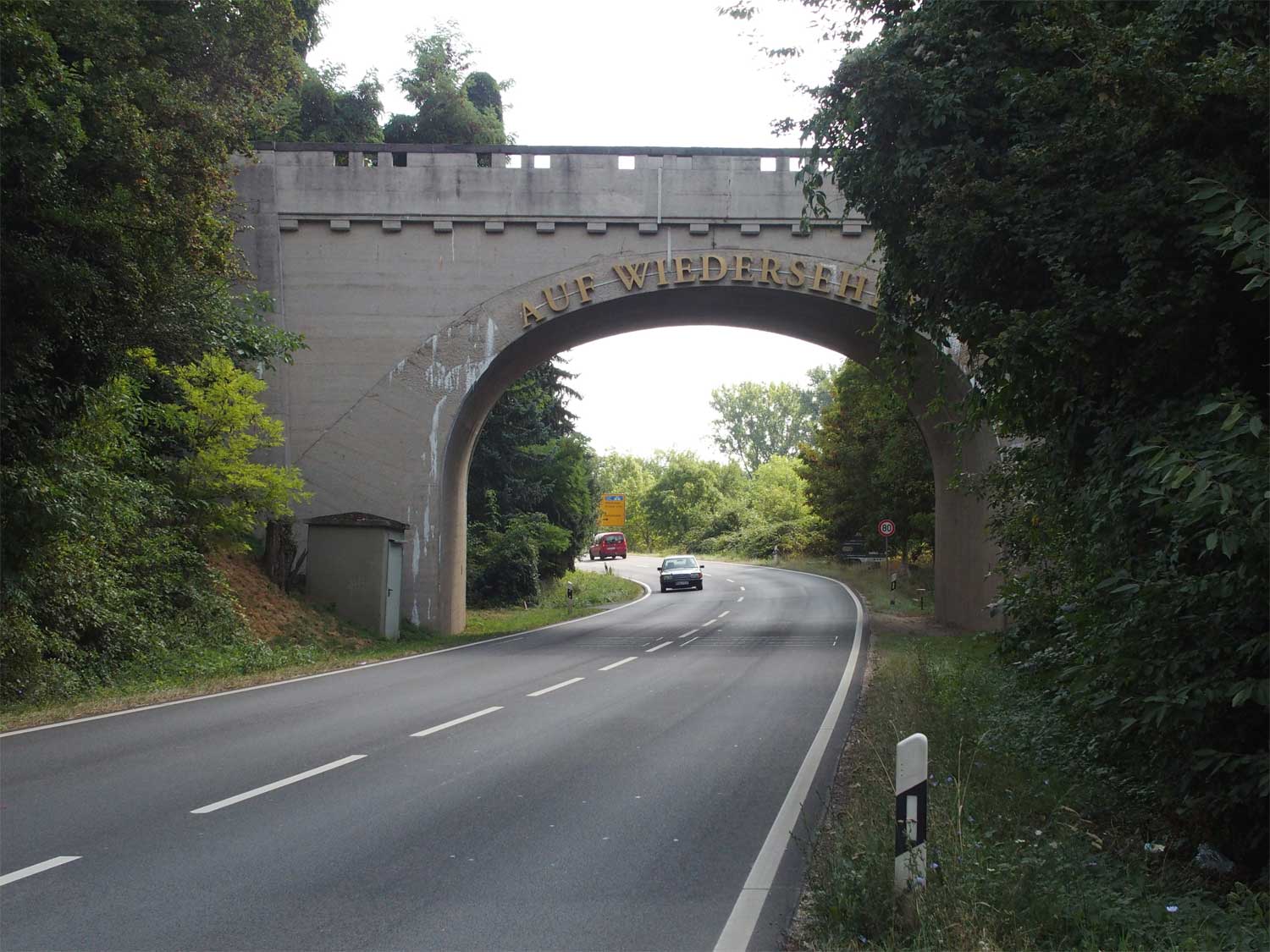

Zwischen Bk Kellergrube und Bk Hindenburgbrücke
Brücke über die B 42 - Blick Richtung Osten
Foto: Karl-Hans Fischer, 02.09.2016

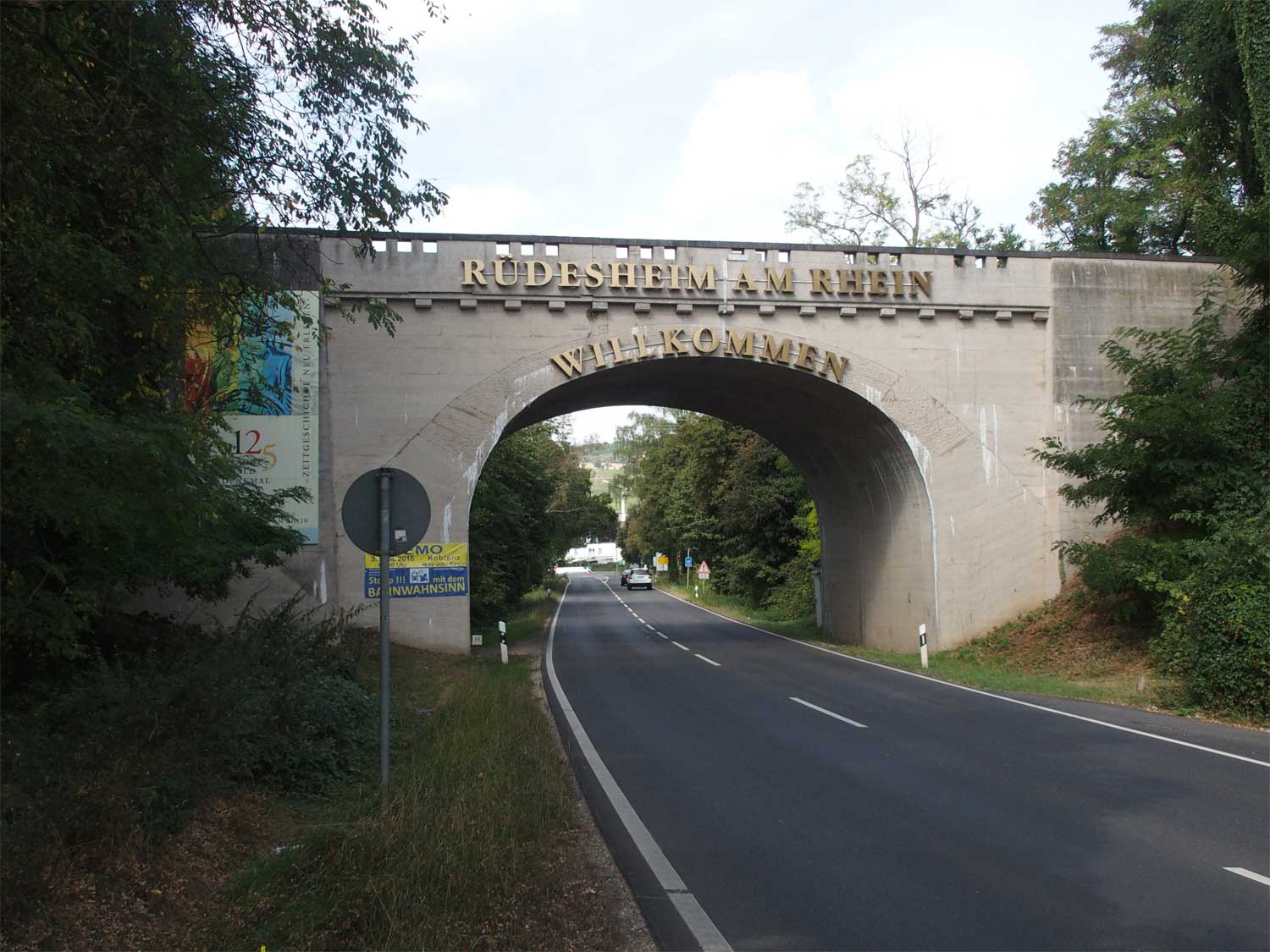

Zwischen Bk Kellergrube und Bk Hindenburgbrücke
Brücke über die B 42 - Blick Richtung Westen
Foto: Karl-Hans Fischer, 02.09.2016

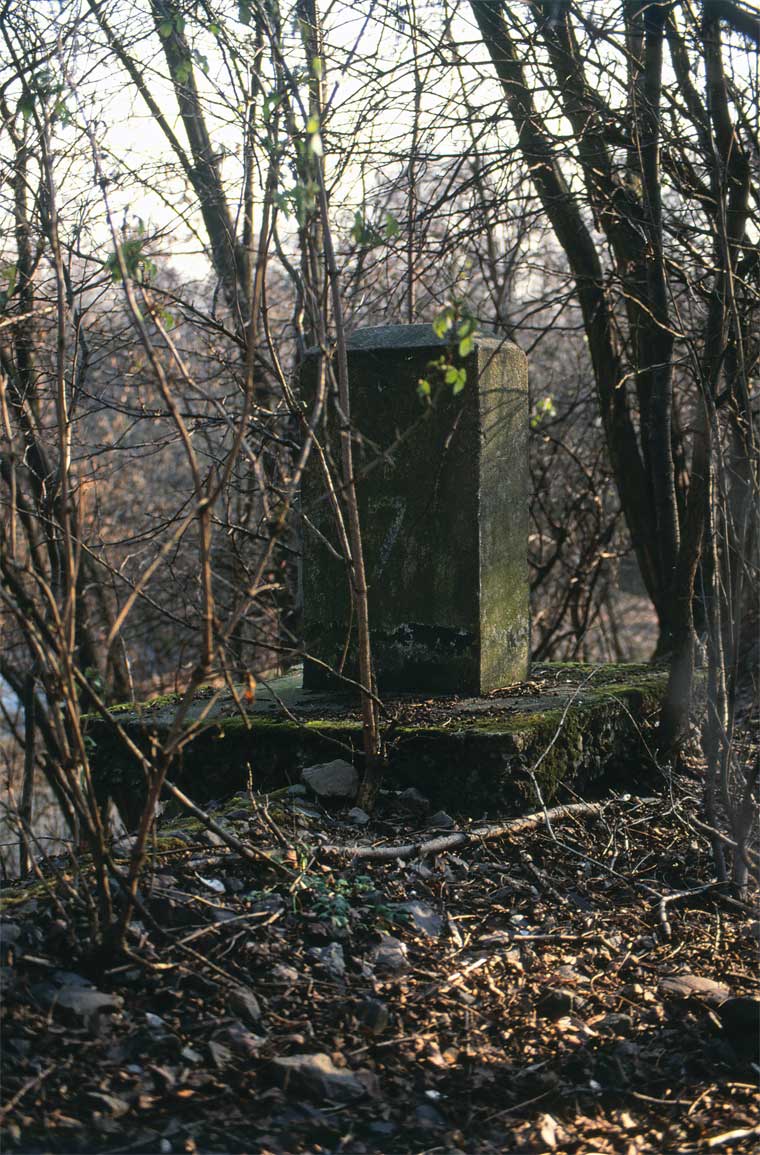

km 0,7 zwischen Abzw/Bk Floß und Abzw/Bk Hindenburgbrücke
Foto: Karl-Hans Fischer, 02.02.1991

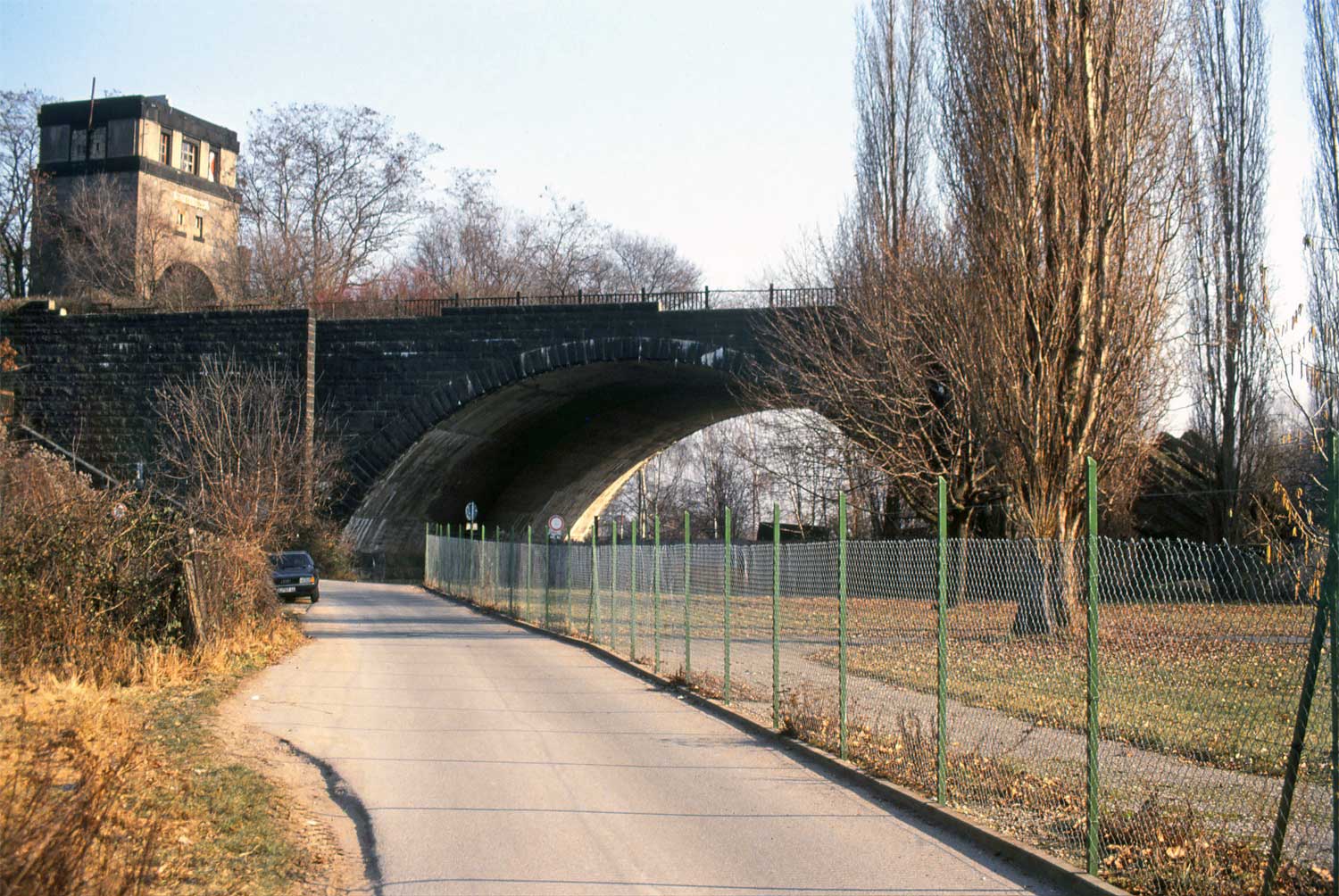

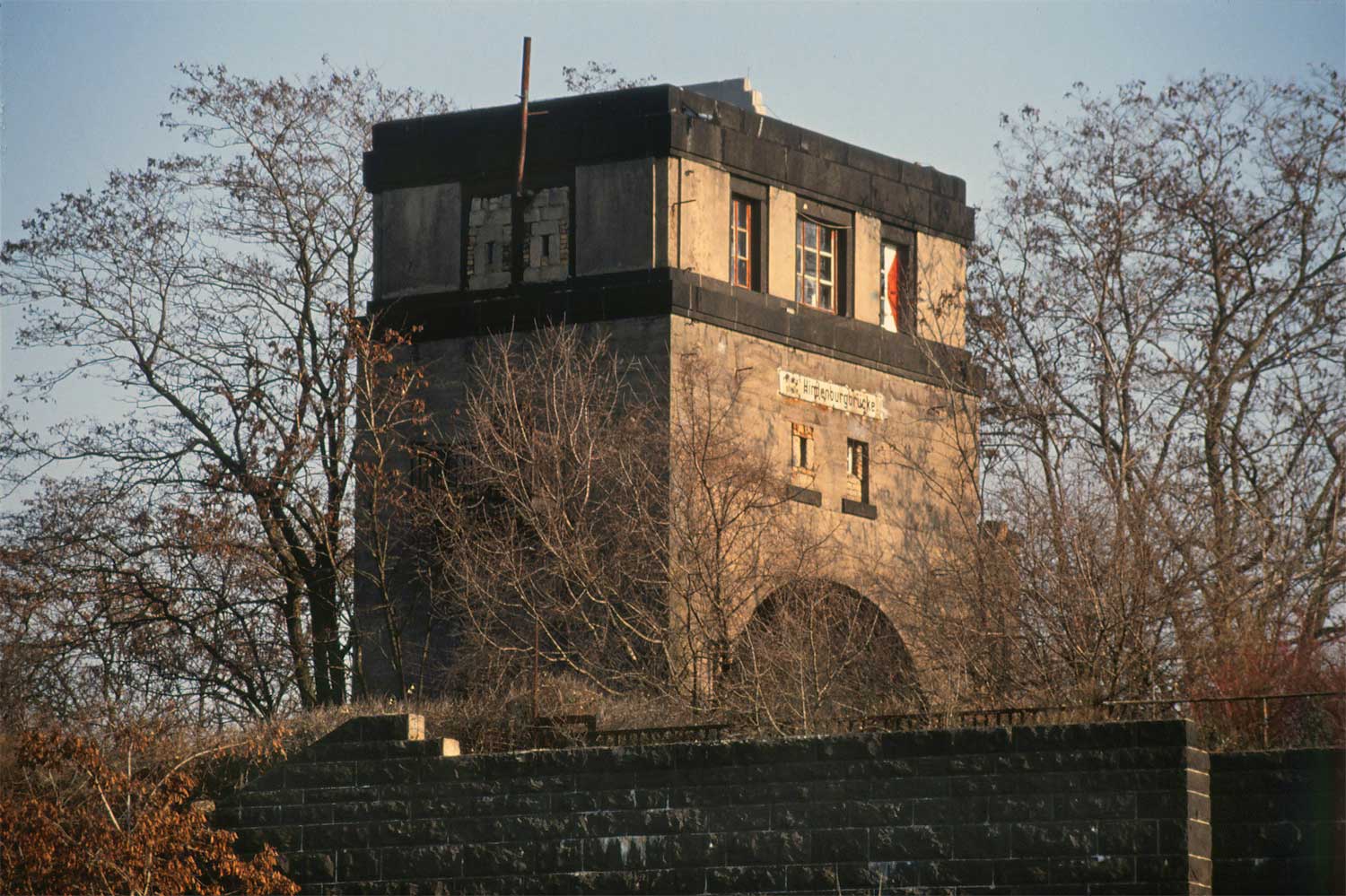

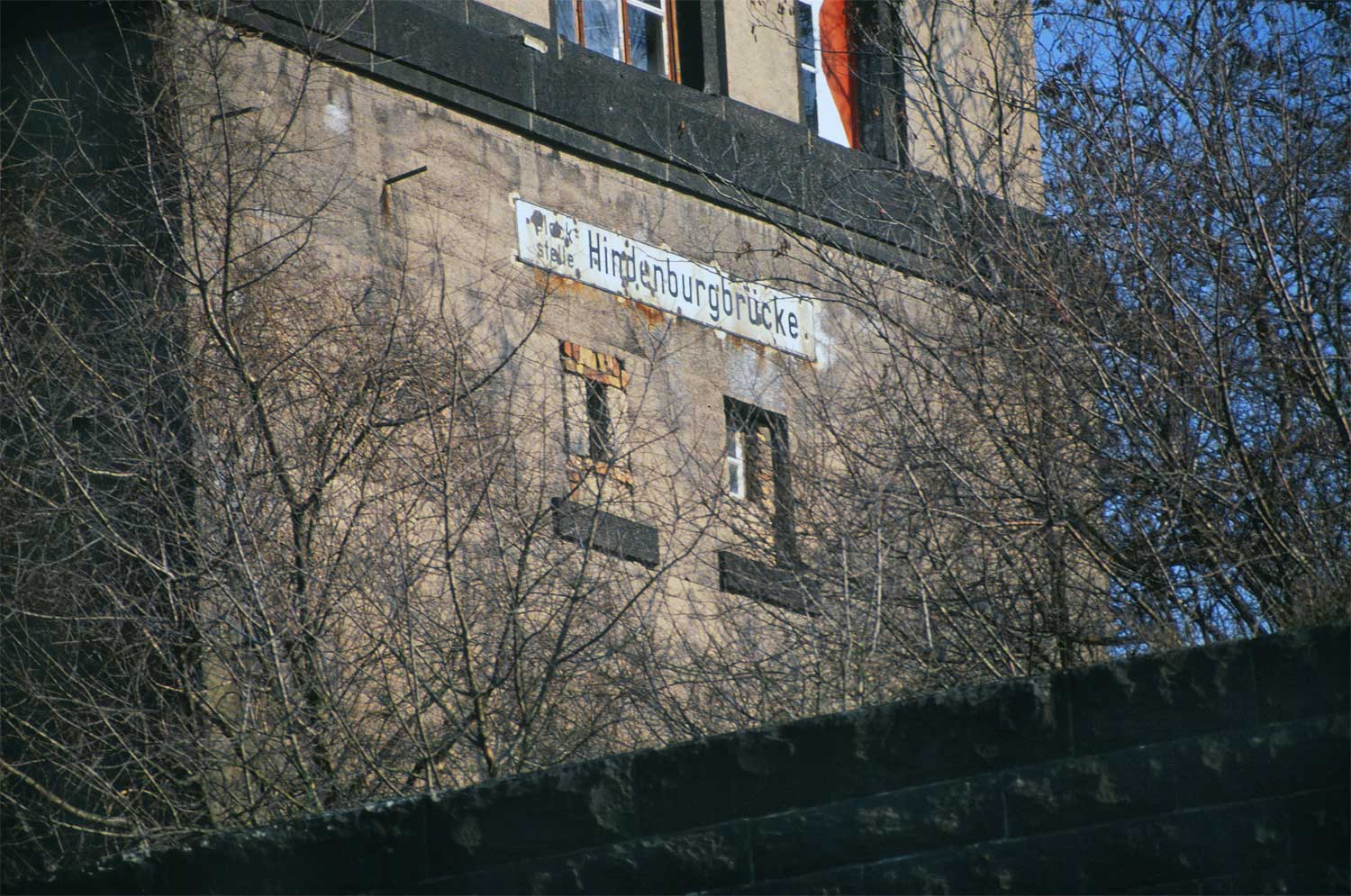

Abzw/Bk Hindenburgbrücke
Foto: Karl-Hans Fischer, 02.02.1991
Abzw/Bk Hindenburgbrücke
Foto: Karl-Hans Fischer, 02.02.1991
Abzw/Bk Hindenburgbrücke
Foto: Karl-Hans Fischer, 02.02.1991

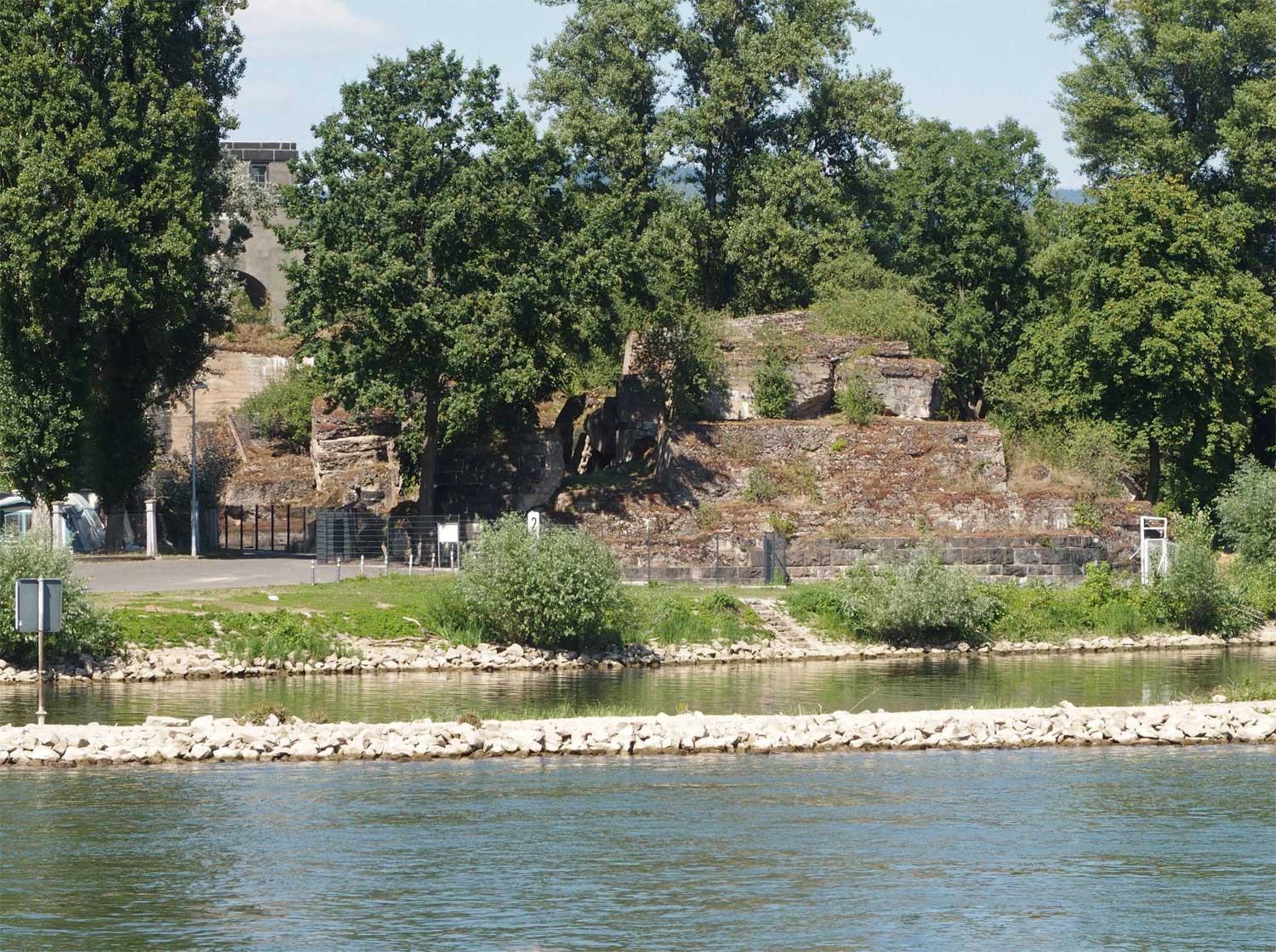

Hindenburgbrücke - rechtsrheinischer Brückenkopf
Im Hintergrund Abzw/Bk Hindenburgbrücke
Foto: Karl-Hans Fischer, 17.08.2016

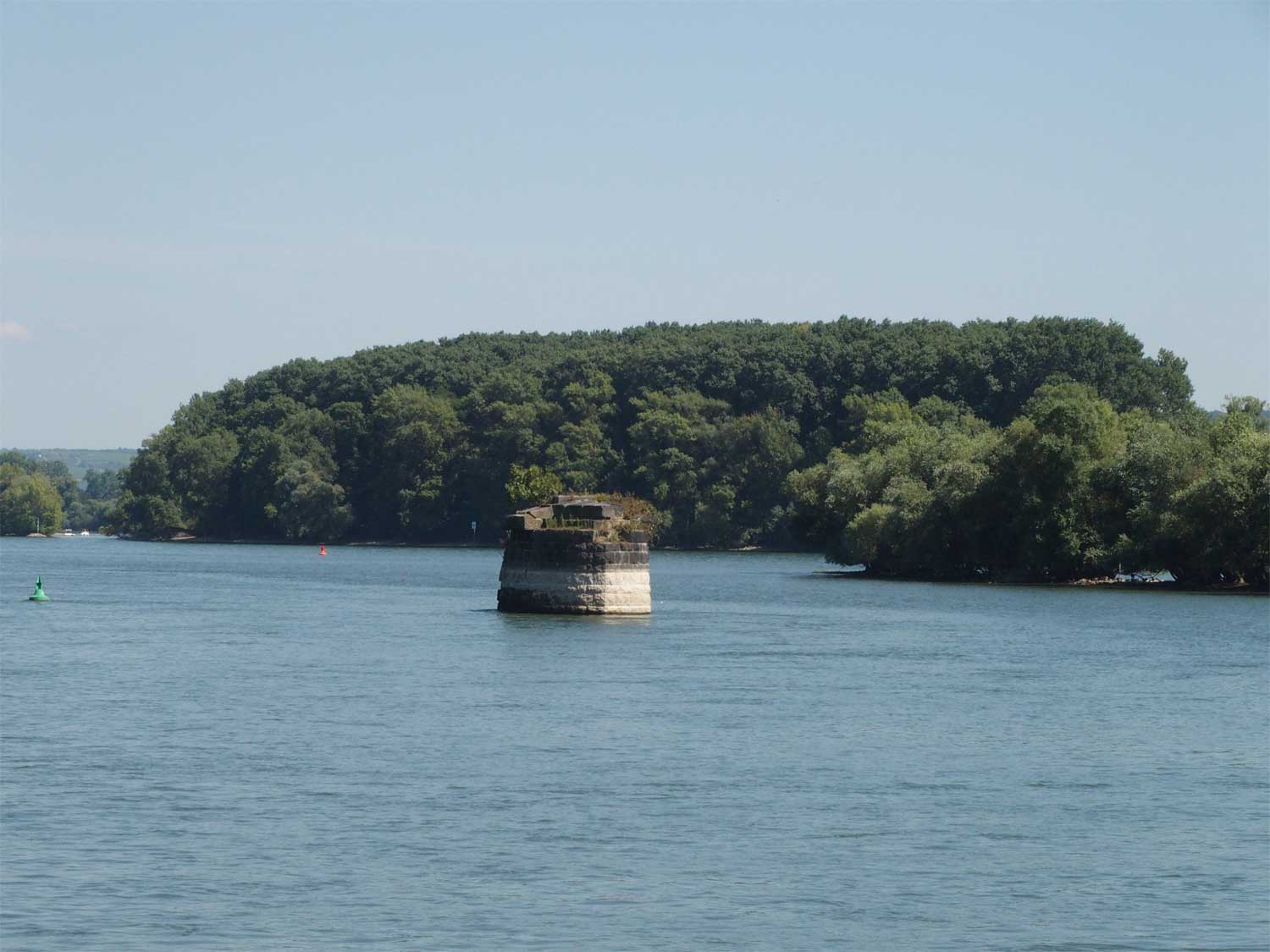

Hindenburgbrücke - zweiter Strompfeiler von Rüdesheim aus
Foto: Karl-Hans Fischer, 17.08.2016

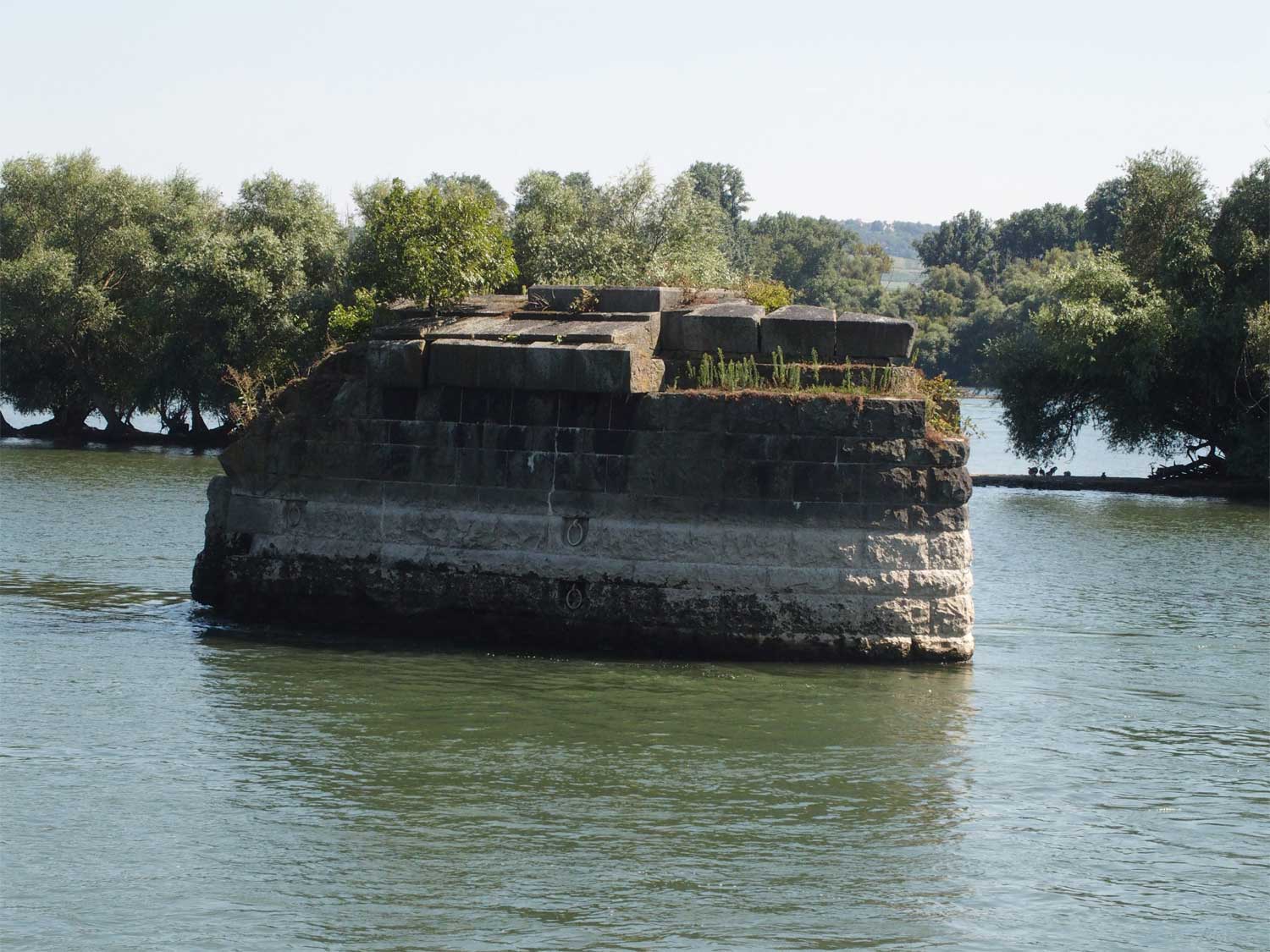

Hindenburgbrücke - zweiter Strompfeiler von Rüdesheim aus
Foto: Karl-Hans Fischer, 17.08.2016

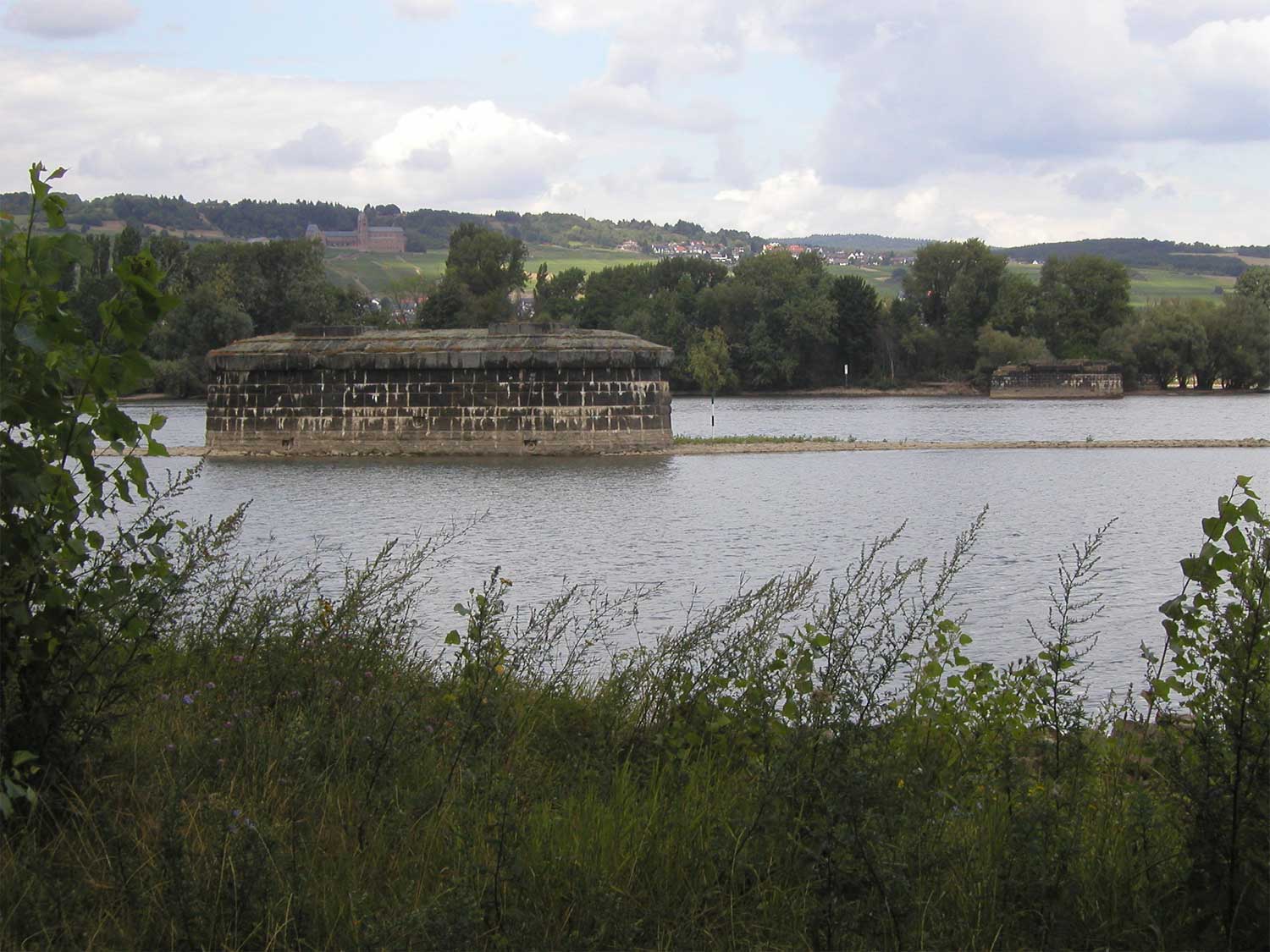

Zwei Strompfeiler - Blick vom linken Rheinufer
Im Hintergrund Kloster Eibingen bei Rüdesheim.
Foto: Karl-Hans Fischer, 04.08.2005

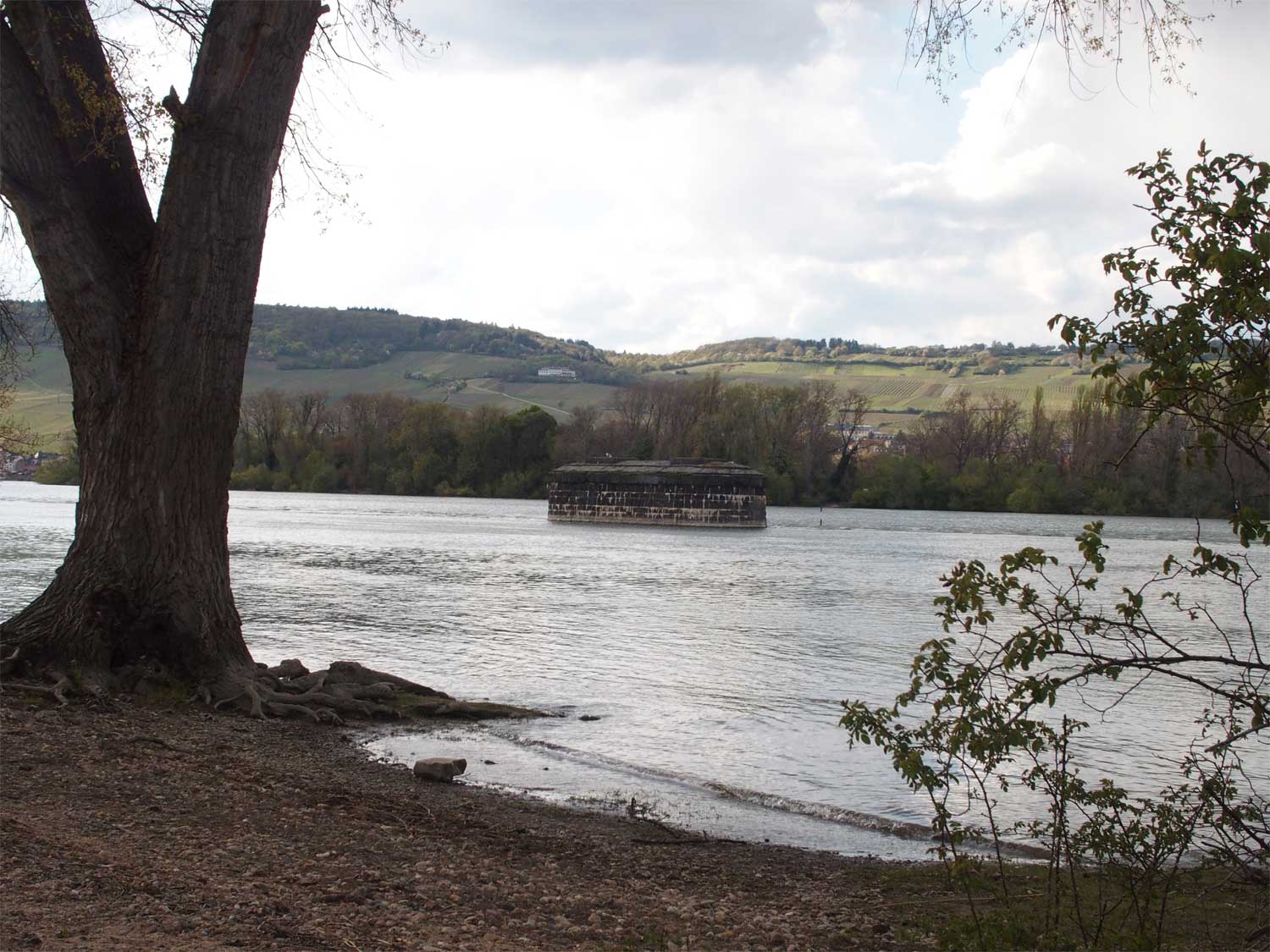

Strompfeiler - Blick vom linken Rheinufer
Foto: Karl-Hans Fischer, 28.04.2016

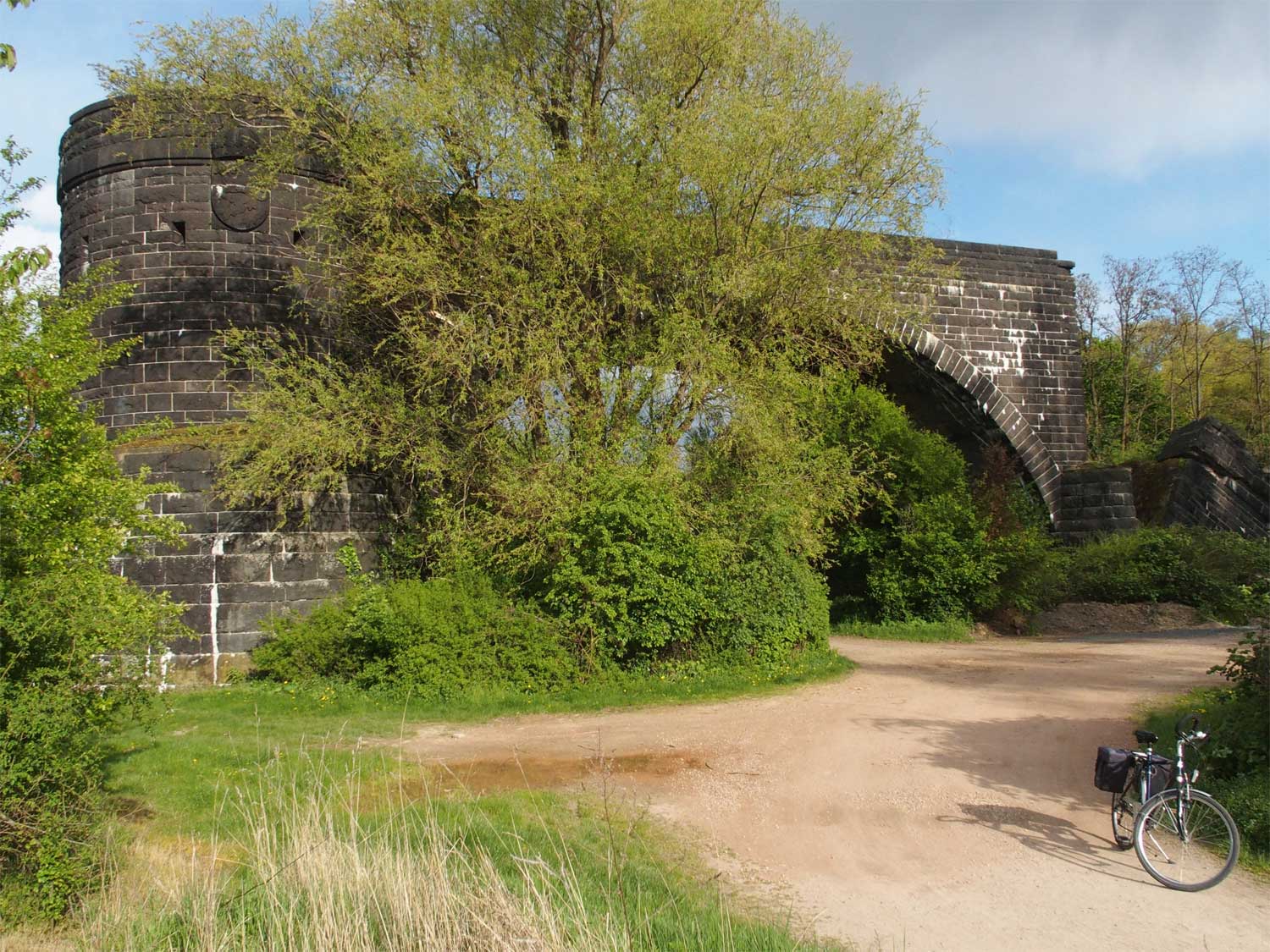

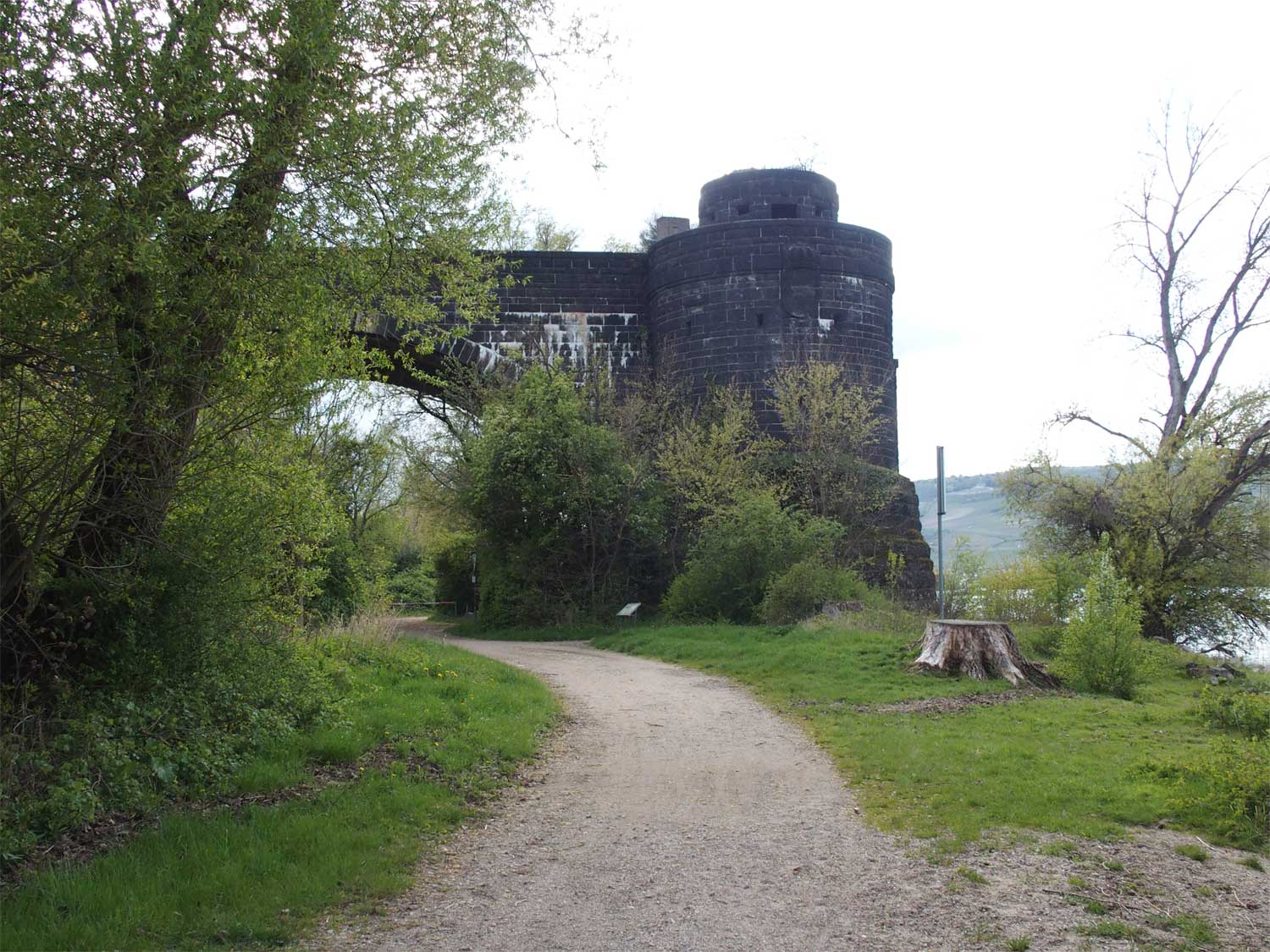

Hindenburgbrücke, linksrheinischer Brückenkopf mit Vorflutbogen
Foto: Karl-Hans Fischer, 28.04.2016
Hindenburgbrücke, linksrheinischer Brückenkopf mit Vorflutbogen
Foto: Karl-Hans Fischer, 28.04.2016

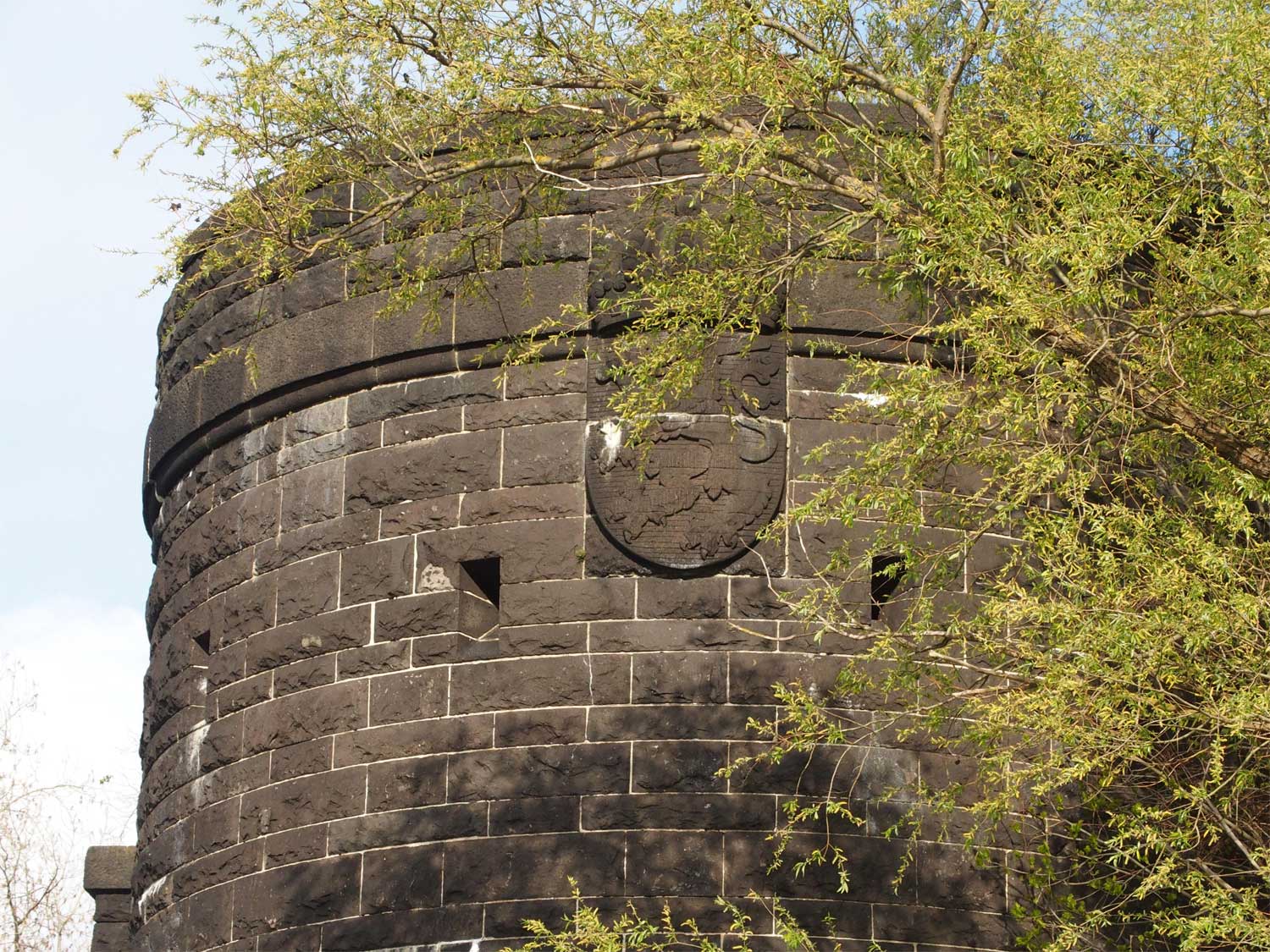

Hindenburgbrücke, hessisches Wappen am linksrheinischen Brückenkopf
Foto: Karl-Hans Fischer, 28.04.2016

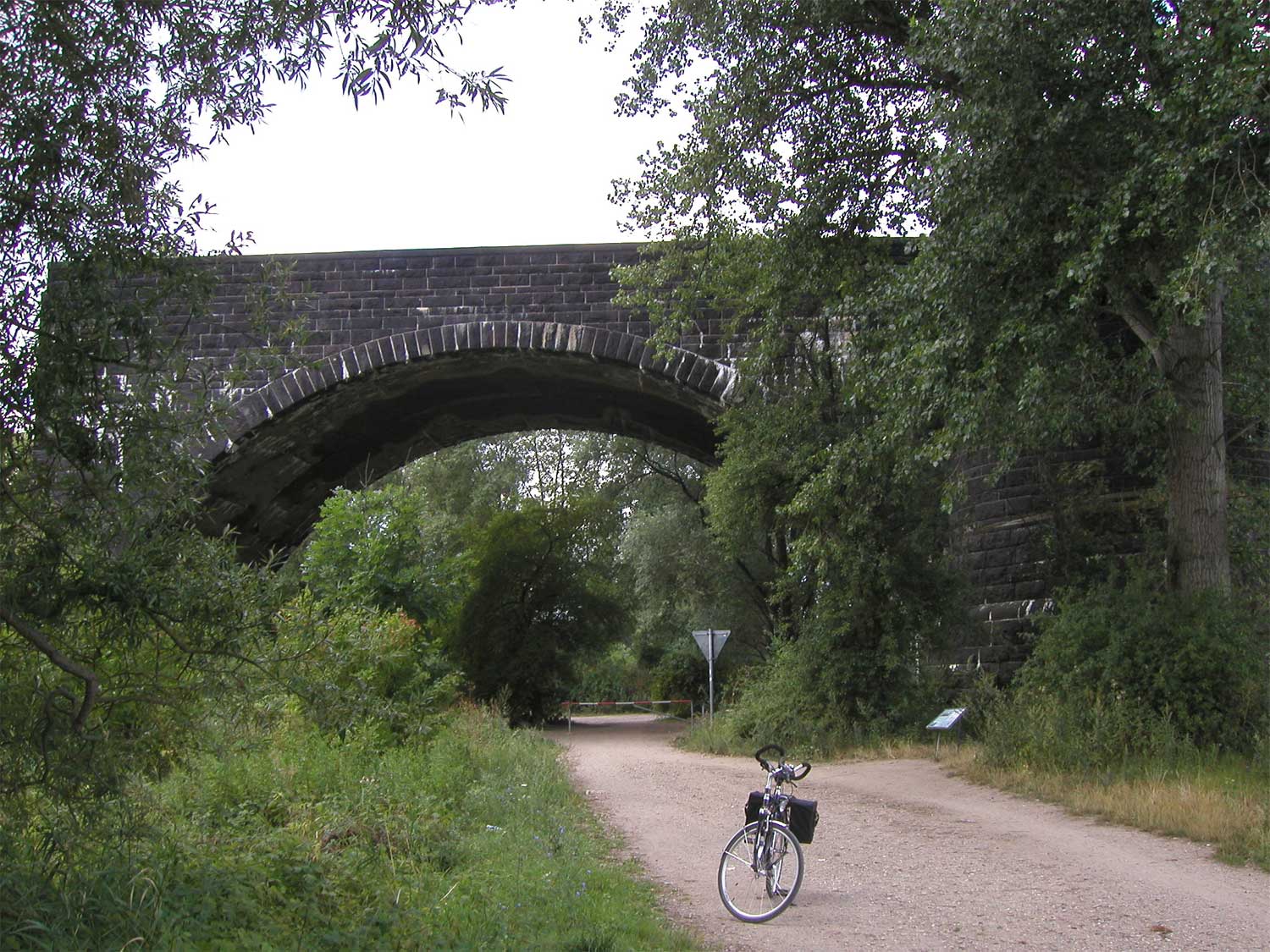

Hindenburgbrücke, linksrheinischer Vorflutbogen
Foto: Karl-Hans Fischer, 04.08.2005

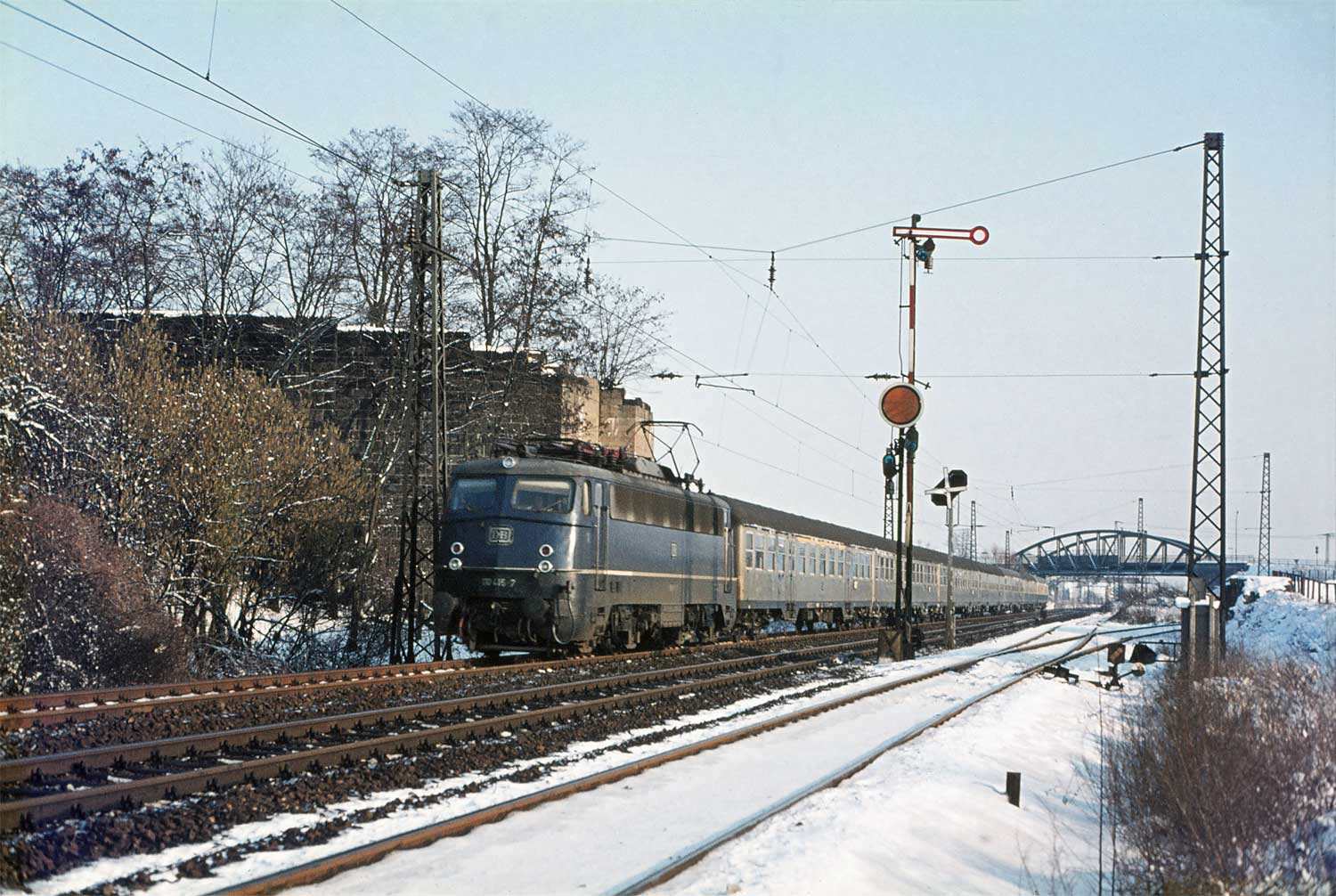

Rheinseitiges Widerlager der Überführung über die linke Rheinstrecke - 110 415 mit E 2022
Das vordere Gleis gehört zur Strecke Worms - Alzey - Bingen
Foto: Karl-Hans Fischer, 28.01.1976

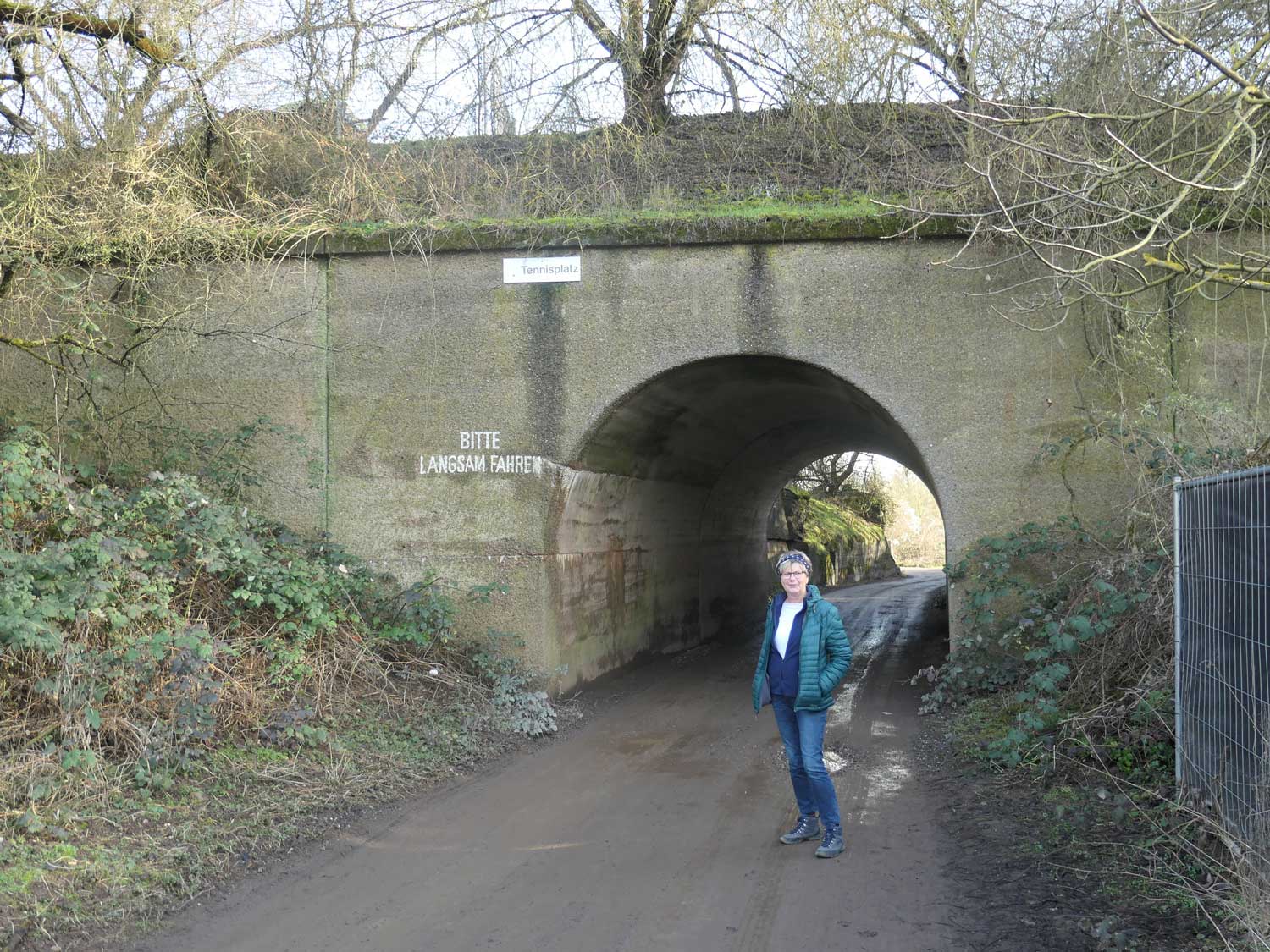

Doppelte Wegüberführung bei Münster-Sarmsheim
Blick von der vorderen Wegüberführung für das ehemalige Richtungsgleis Abzw Floß - Abzw Rochusberg - Abzw Sarmsheim
Im Hintergrund die zerstörte Wegüberführung für das ehemalige Gegenrichtungsgleis
Foto: Karl-Hans Fischer, 20.02.2021

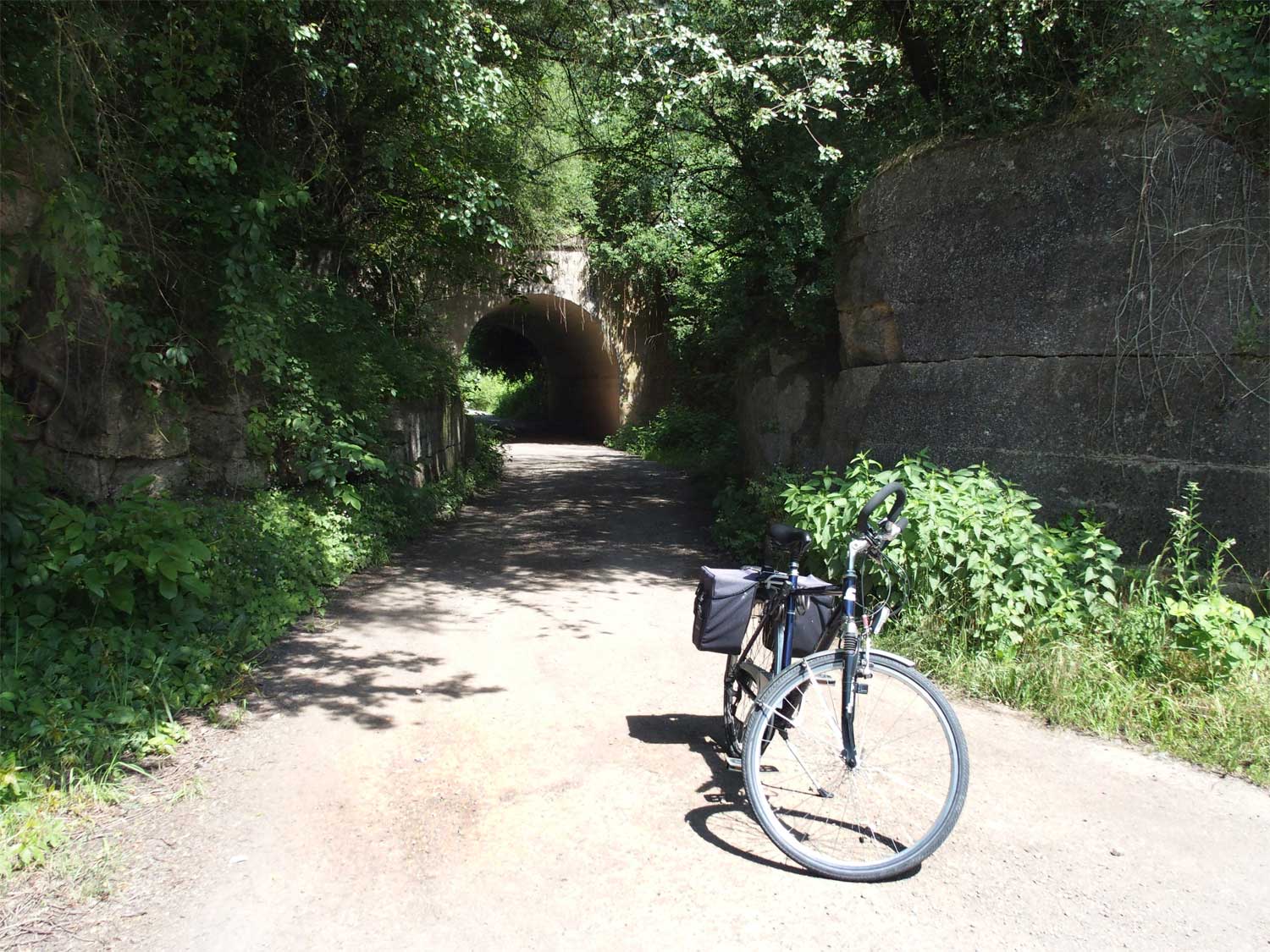

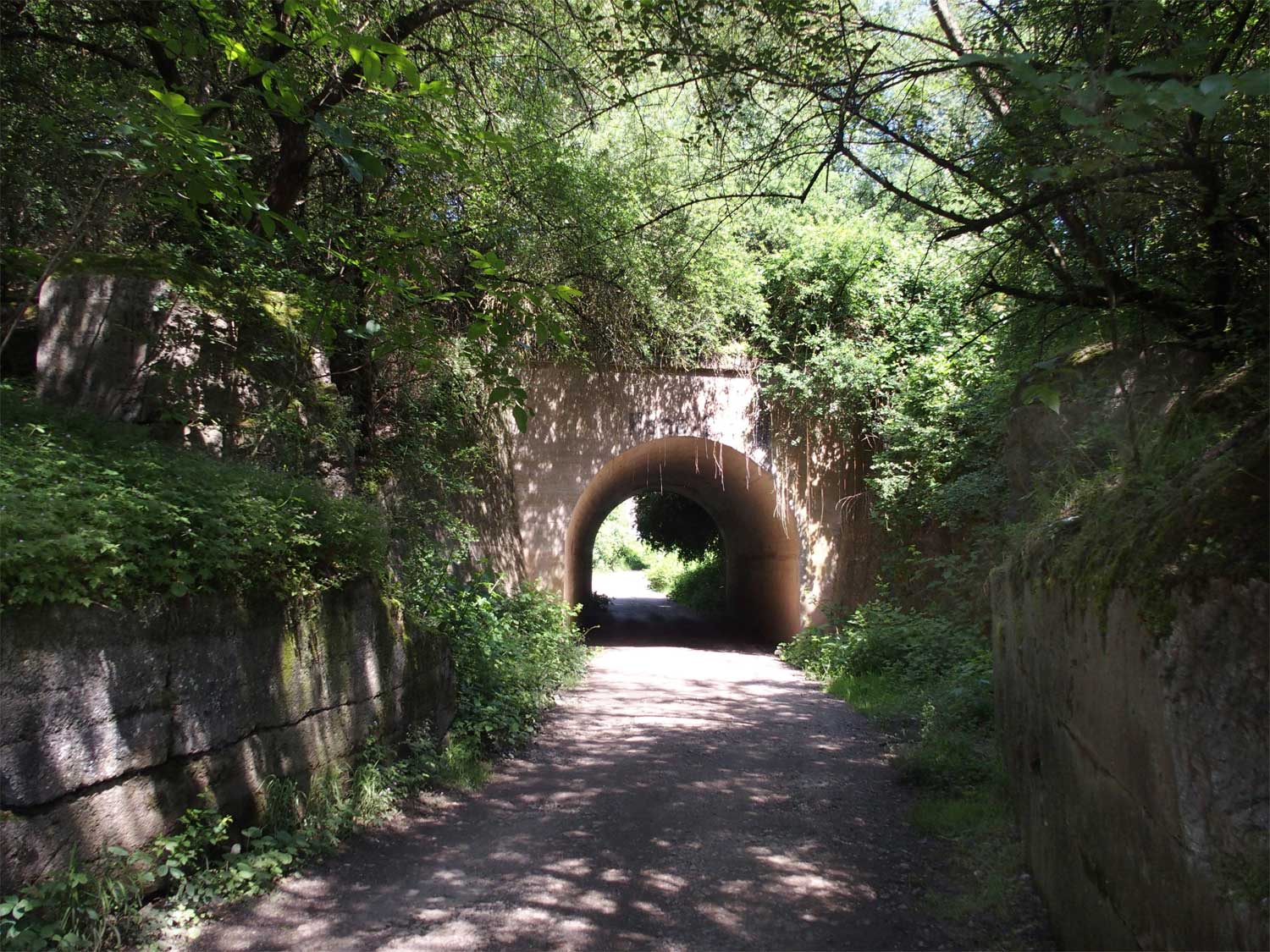

Doppelte Wegüberführung bei Münster-Sarmsheim
Blick von der zerstörten vorderen Wegüberführung auf die intakte hintere für Richtungsgleis Abzw Floß - Abzw Rochusberg - Abzw Sarmsheim
Foto: Karl-Hans Fischer, 10.06.2016
Doppelte Wegüberführung bei Münster-Sarmsheim
Zerstörte vordere Wegüberführung für das ehemalige Gegenrichtungsgleis Abzw Floß - Abzw Rochusberg - Abzw Sarmsheim
Foto: Karl-Hans Fischer, 10.06.2016

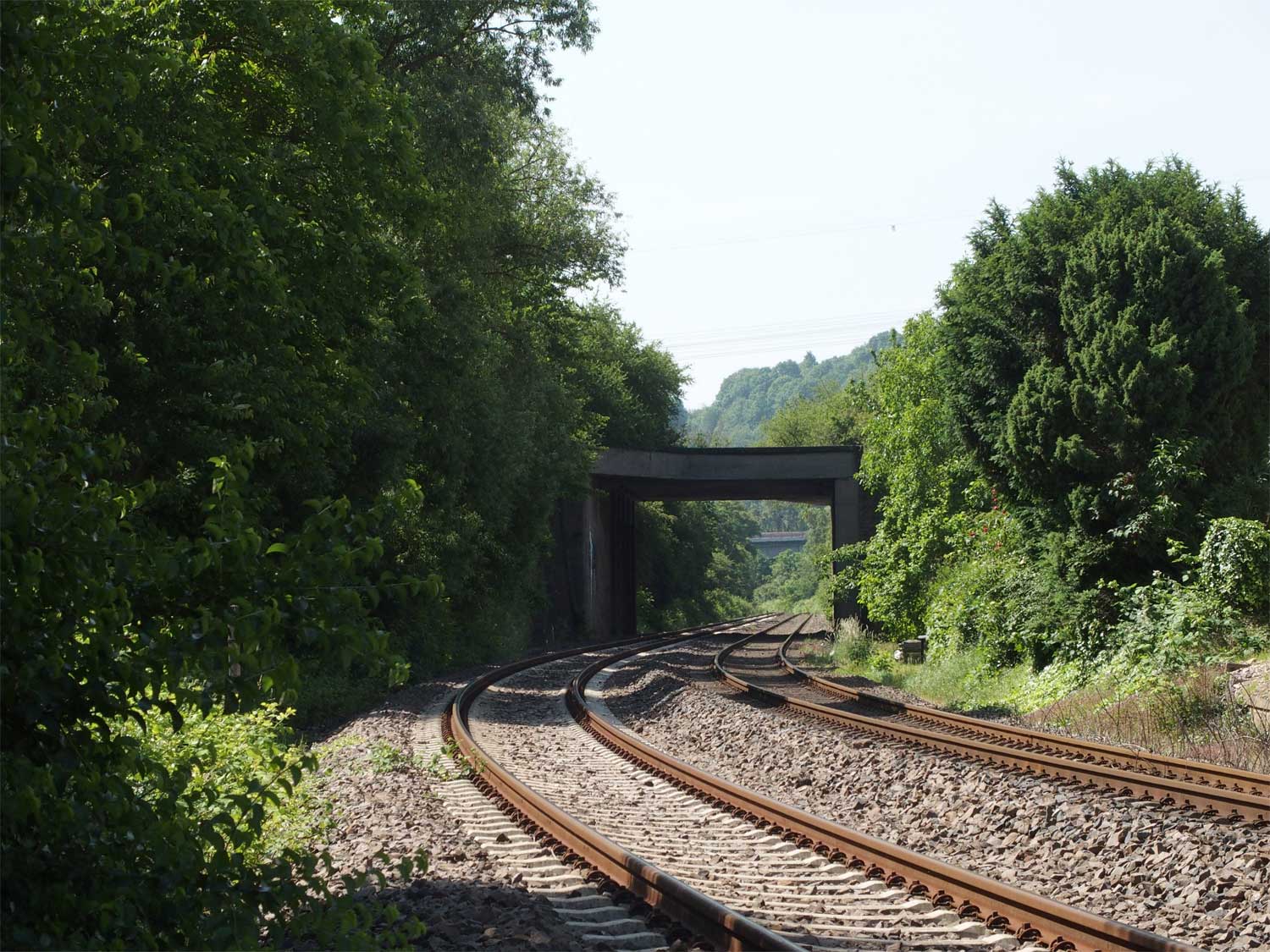

Überführungsbauwerk des ehemaligen Richtungsgleises Abzw Floß - Abzw Rochusberg - Abzw Sarmsheim über die Nahestrecke
Foto: Karl-Hans Fischer, 10.06.2016

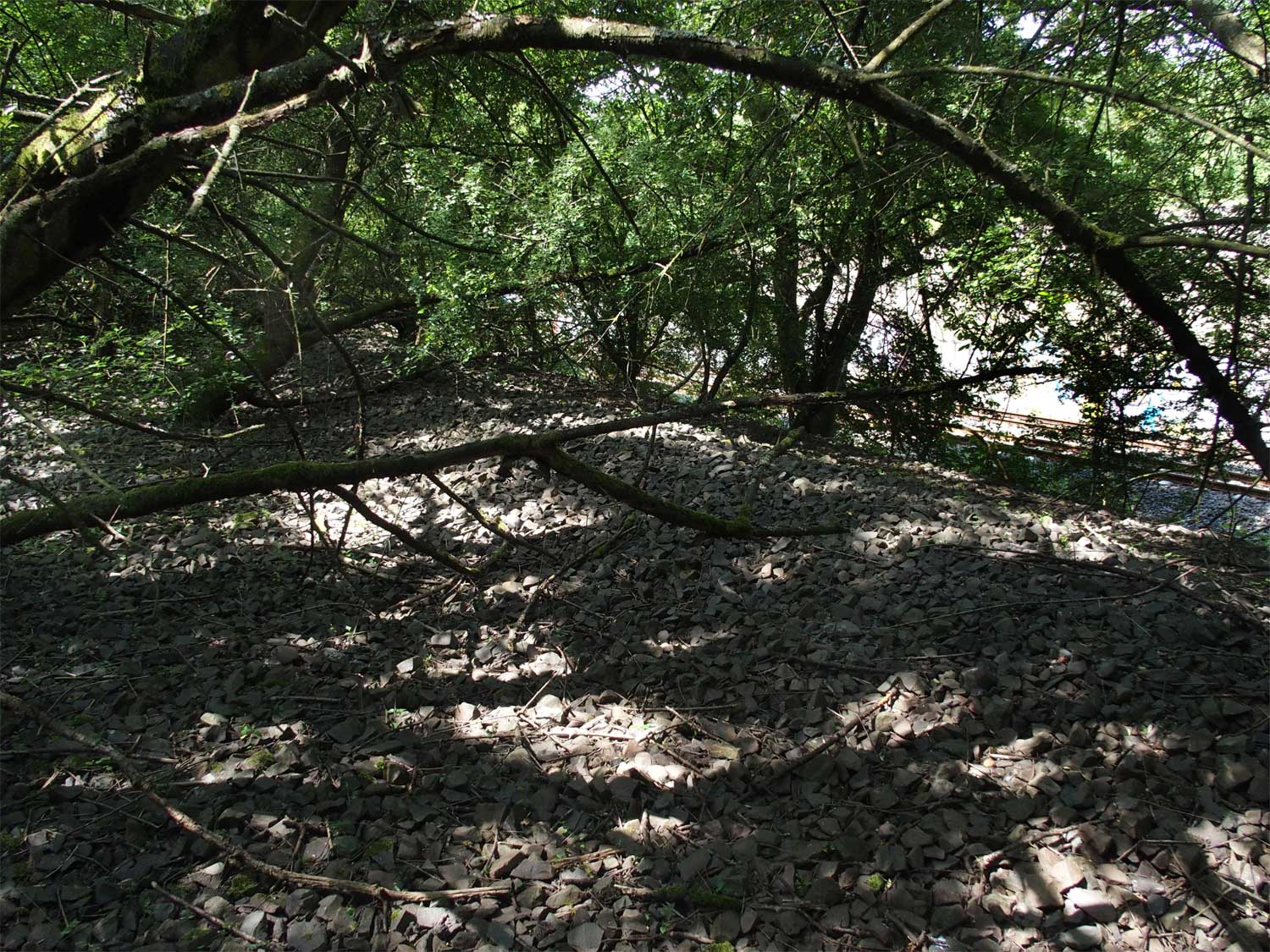

Bahndamm der Gegenrichtungsgleises der ehemaligen Strecke Abzw Floß - Abzw Rochusberg - Abzw Sarmsheim
Im Hintergrund die Nahestrecke
Foto: Karl-Hans Fischer, 10.06.2016
Abzw/Bk Rochusberg 0,0 - Ockenheim 2,35 - Abzw/Bk Wasserwerk 5,30

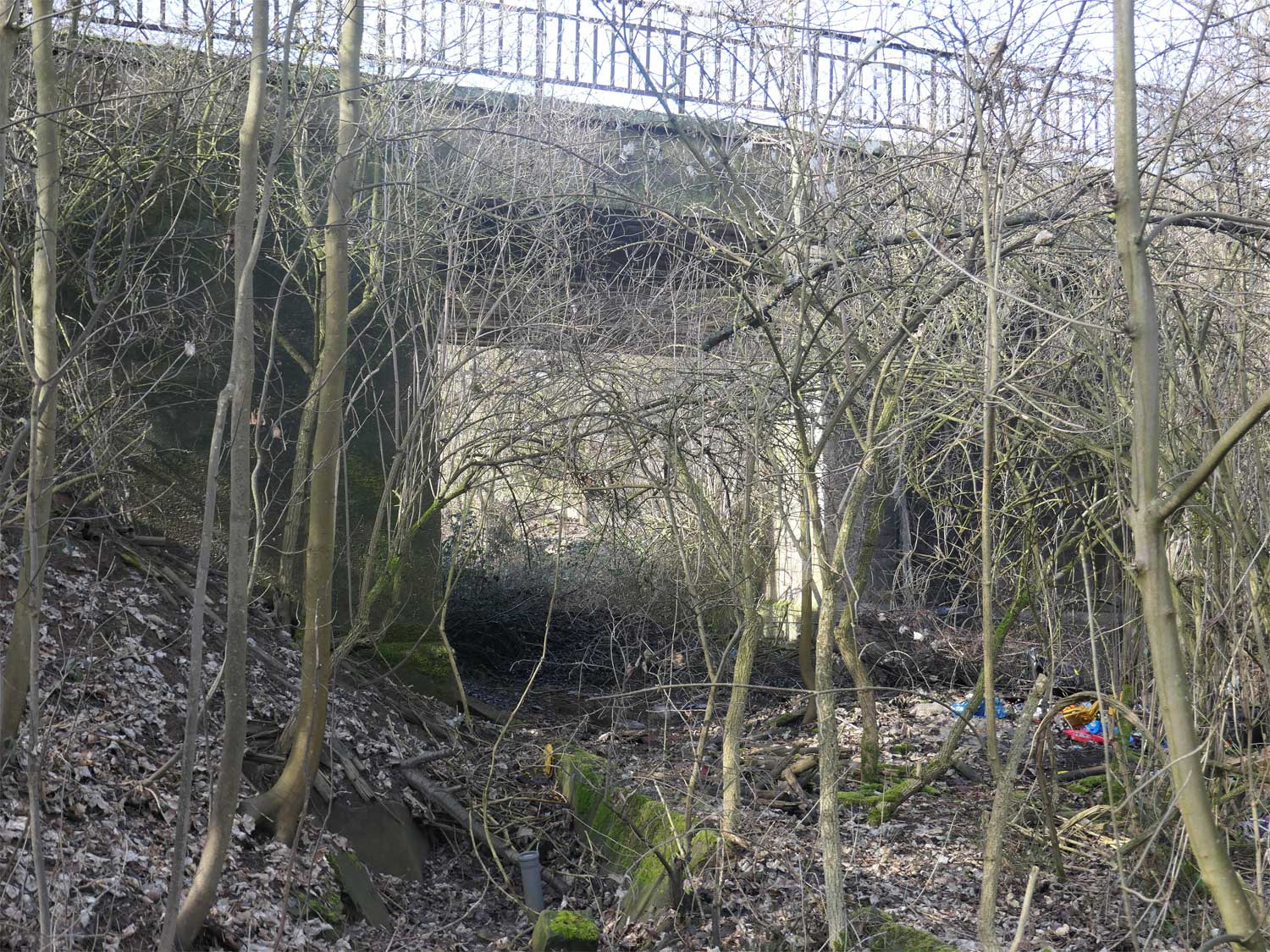

zwischen km 1,1 und km 1,2 - Blick Richtung Abzw/Bk Rochusberg
Oben verläuft die Strecke
Worms Hbf 0,0 - Monsheim 11,55 - Alzey 30,03 - Bingen (Rhein) Stadt 63,29 (3560/3569) etwa bei km 58,6
Foto: Karl-Hans Fischer, 20.02.2021

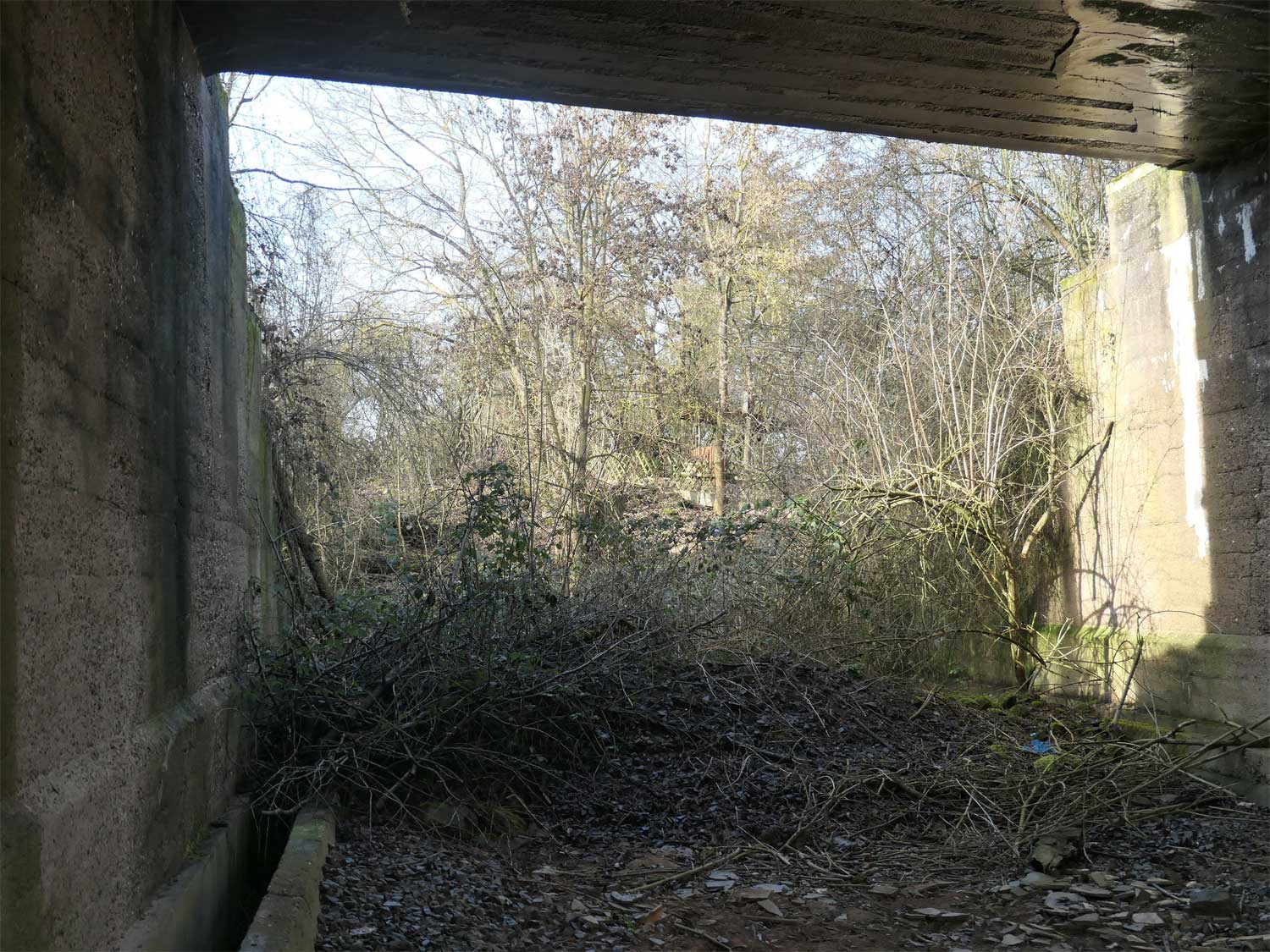

zwischen km 1,1 und km 1,2 - Blick Richtung Abzw/Bk Rochusberg
Oben verläuft die Strecke
Worms Hbf 0,0 - Monsheim 11,55 - Alzey 30,03 - Bingen (Rhein) Stadt 63,29 (3560/3569) etwa bei km 58,6
Foto: Karl-Hans Fischer, 20.02.2021

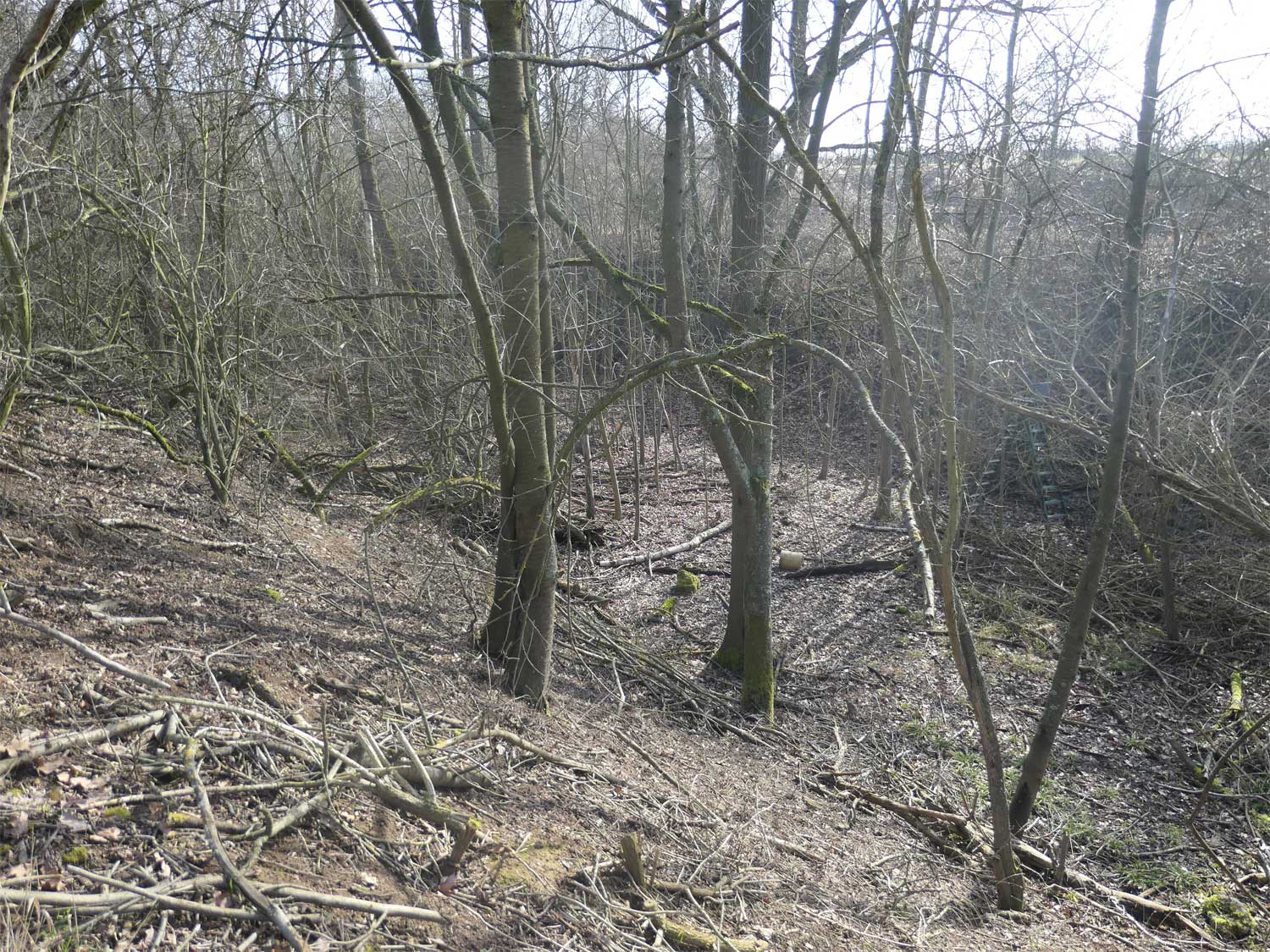

bei km 1,4 - Blick Richtung Abzw/Bk Wasserwerk
Foto: Karl-Hans Fischer, 20.02.2021
Zwischen dem Weg und den Streckengleisen ist noch das Planum der Verbindungsstrecke Bk Rochusberg 0,0 - Ockenheim 2,35 - Bk Wasserwerk 5,30 zu erkennen.

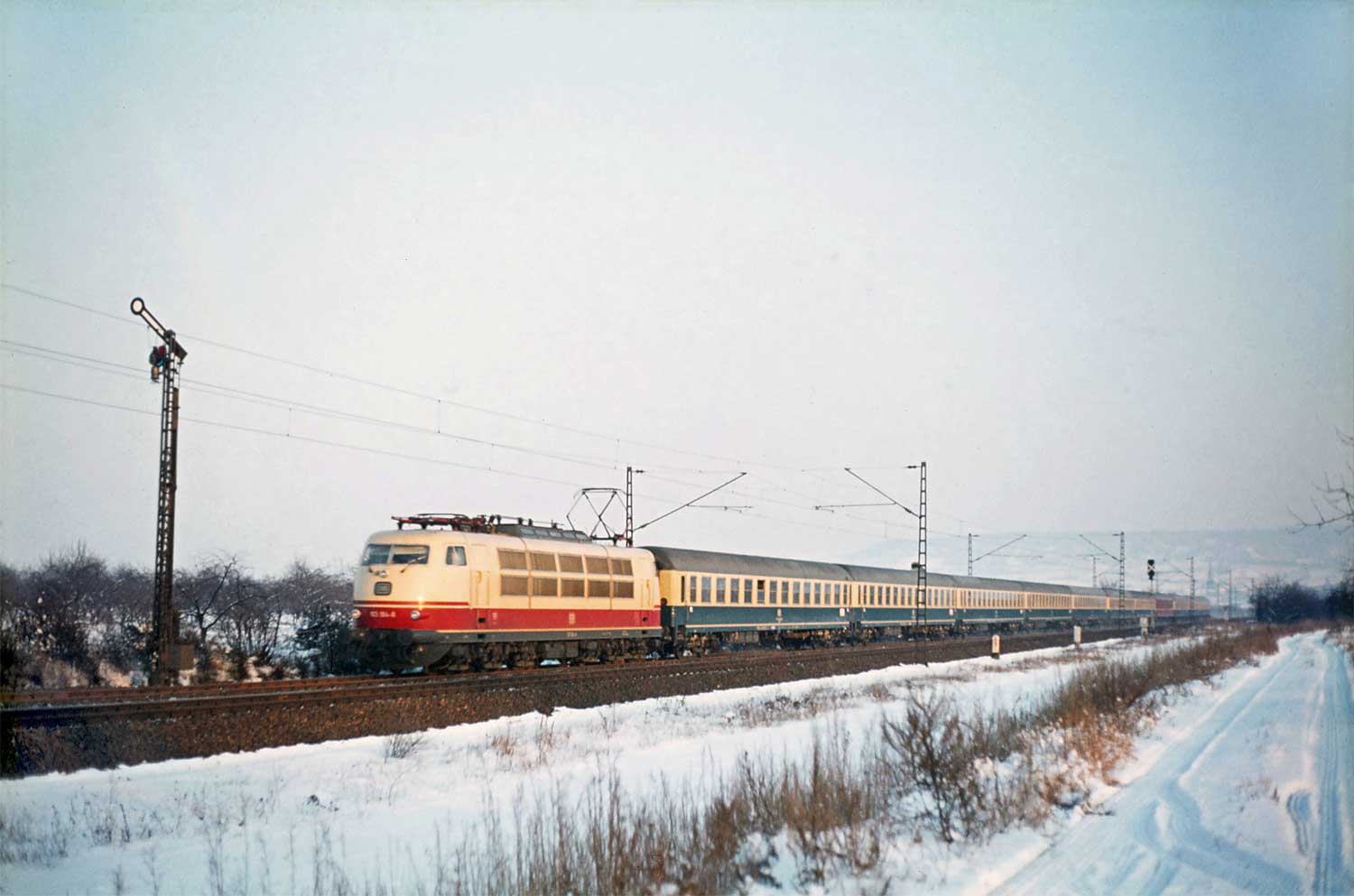

km 6,7 zwischen Bingen-Gaulsheim und Gau-Algesheim gehört zur Strecke
[Köln Hbf -1,44/0,03 - Koblenz Hbf 91,20 - Bingerbrück 151,98] - Landesgrenze Preußen/Hessen 152,41 = km 0,0 - Bingen (Rhein) 0,97 - Mainz Hbf 30,58
103 184 mit D 618
Foto: Karl-Hans Fischer, 28.01.1976

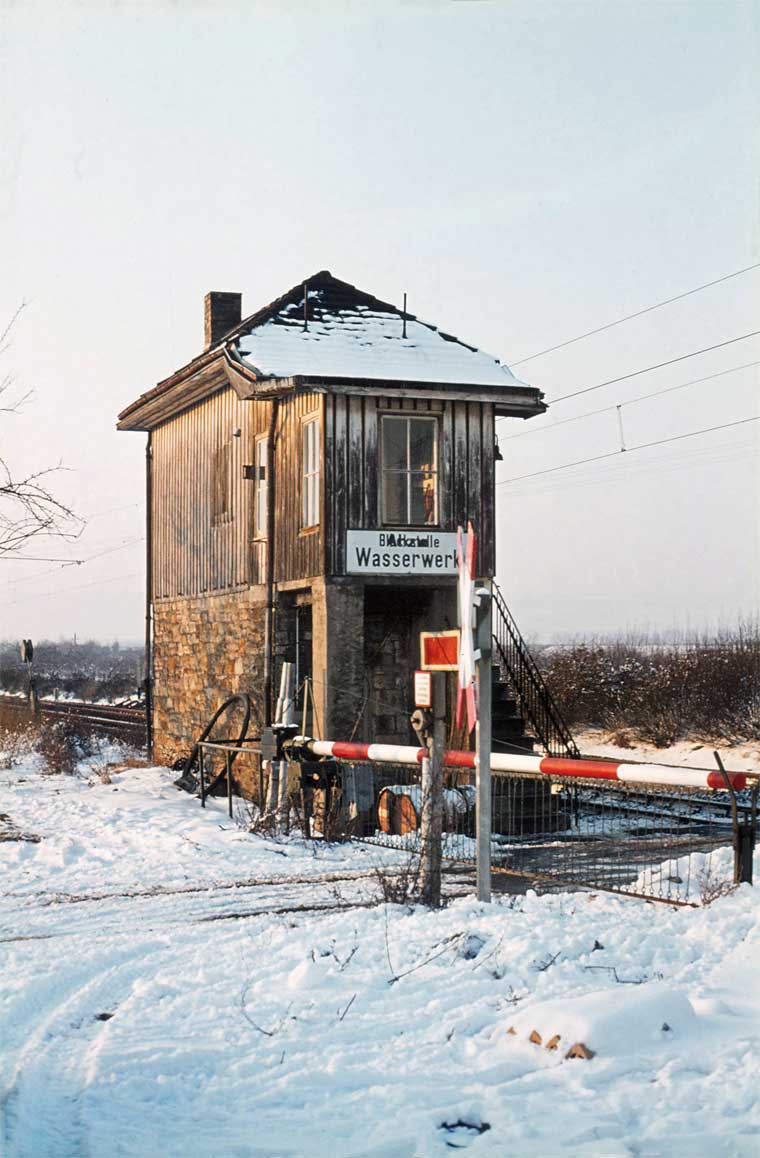

Bk/ex Abzw Wasserwerk
Foto: Karl-Hans Fischer, 28.01.1976

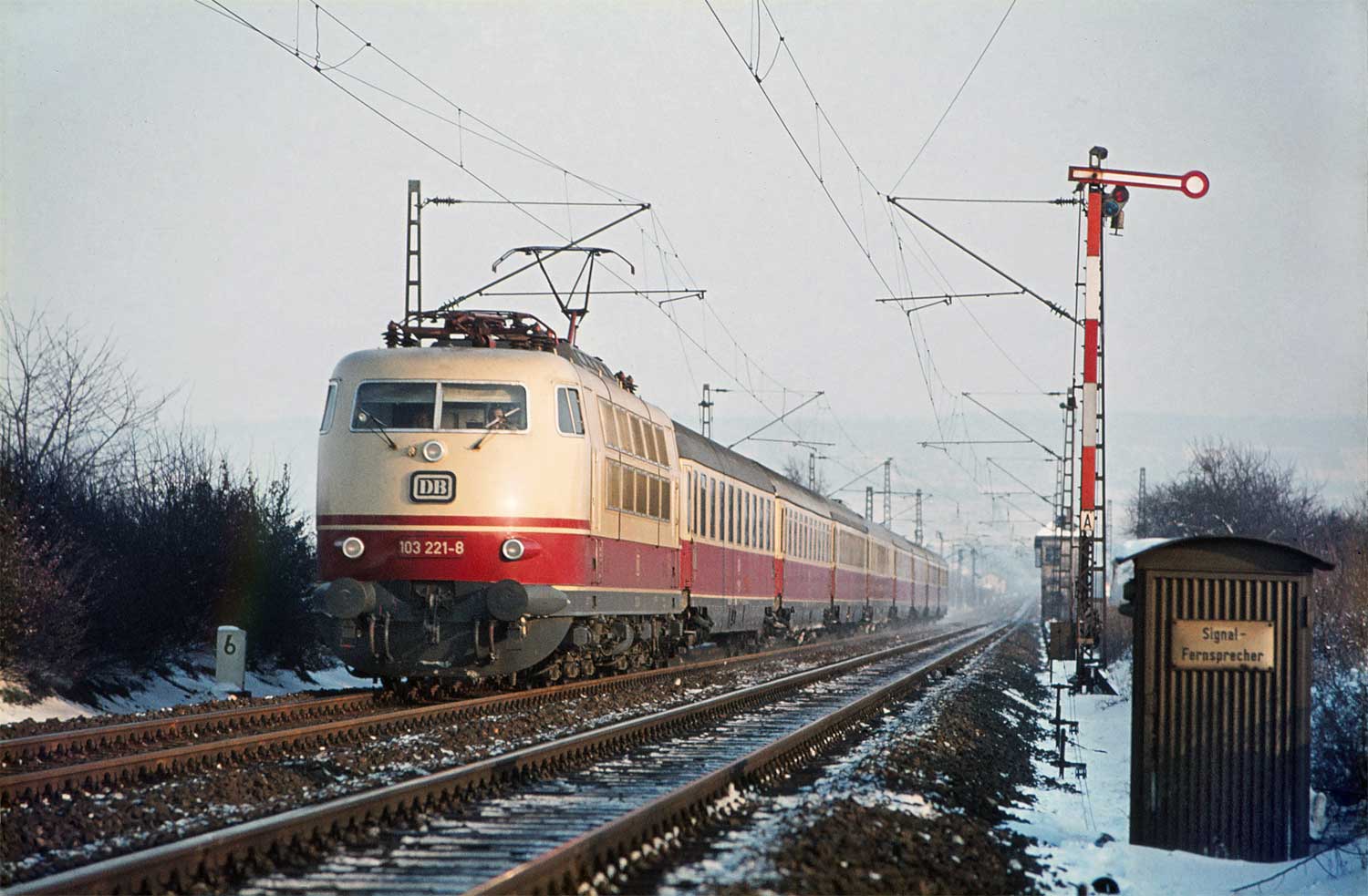

Rechts im Hintergrund die Bk/ex Abzw Wasserwerk
km 6,0 zwischen Bingen-Gaulsheim und Gau-Algesheim der Strecke
[Köln Hbf -1,44/0,03 - Koblenz Hbf 91,20 - Bingerbrück 151,98] - Landesgrenze Preußen/Hessen 152,41 = km 0,0 - Bingen (Rhein) 0,97 - Mainz Hbf 30,58
103 221 mit IC 114
Foto: Karl-Hans Fischer, 28.01.1976
