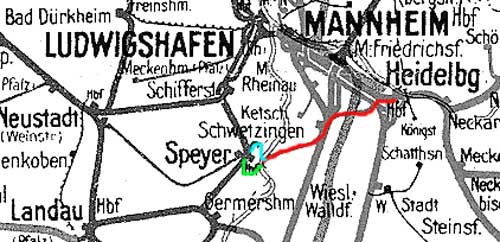

Auszug Streckenkarte 1938
Quelle: [1]

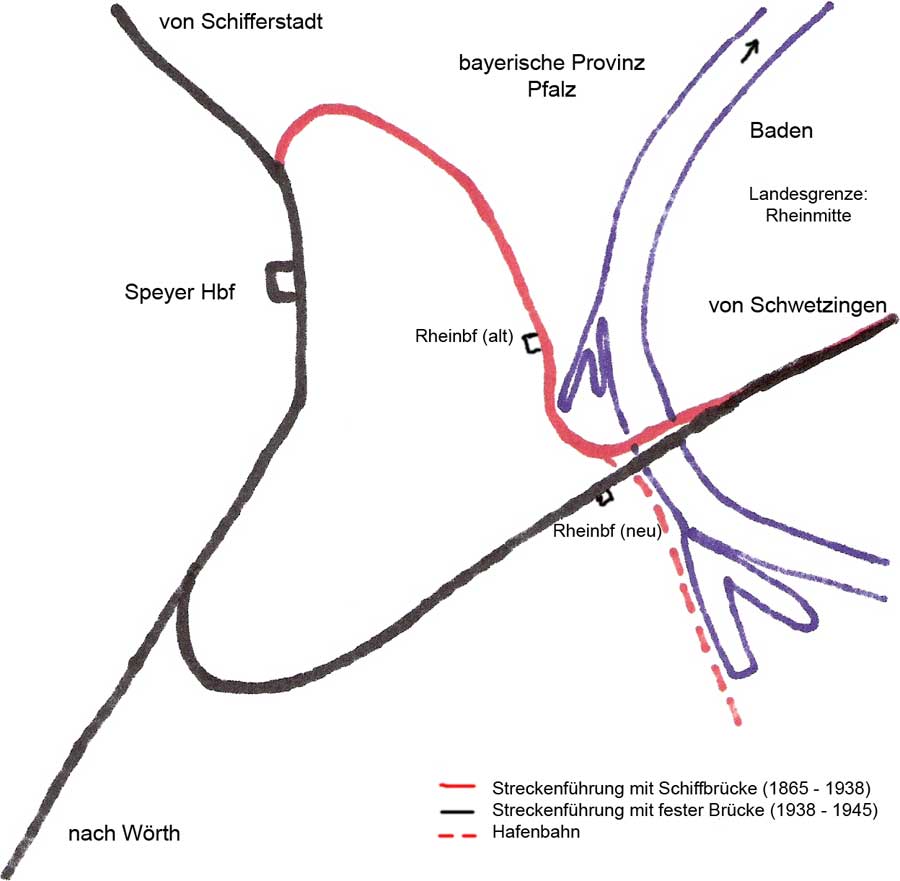

Detailverlauf im Bereich Speyer - Skizze
|
Die feste Brücke wurde
wenige Meter stromaufwärts errichtet. Die alte
Strecke verlies den Hbf Speyer in nördliche
Richtung und verlief dann in einem 180
Grad-Bogen unterhalb des Domes zur Schiffbrücke. Die neue Strecke umrundete die Stadt südlich und mündete parallel zur Wörther Strecke in den Hbf Speyer ein. Die neue Strecke ist ca. 1000 m länger als die alte Strecke. |
Kilometrierung 1865 - 1938 mit Schiffbrücke
Heidelberg Hbf 0,0 - Schwetzingen 9,43 - Landesgrenze Baden/bayerische Provinz Pfalz km 22,175 = (km 3,638 - Speyer Hbf 0,0) (1865 - 1938 mit Schiffbrücke)
| Heidelberg Hbf | 0,0 | km 18,71 der Strecke Mannheim Hbf 0,0 - Heidelberg Hbf (alt) 18,71 - Karlsruhe Hbf 72,90 - Basel Bad. Bf 270,69 - Singen (Hoh) 384,08 - Konstanz 414,34 - Staatsgrenze 414,83 |
| km 0,0 der Strecke Heidelberg Hbf 0,0 - Meckesheim 19,80 - Neckarelz 51,85 - Osterburken 81,29 - Lauda 116,08 - Würzburg-Heidingsfeld West 153,69 - Abzw. 154,01 | ||
| km 88,1 der Strecke Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76) - Mannheim- Friedrichsfeld 77,06 - Schwetzingen 84,55 mit Zweigstrecken von Mannheim- Friedrichsfeld nach Heidelberg Rbf 85,808 und Heidelberg Hbf (alt) 88.1, (neu) 86,7 | ||
| Heidelberg Betriebsbf | 1,76 | |
| 3,73 | ||
| Überlänge | = | 730 m |
| 3,00 | ||
| Eppelheim | 5,02 | |
| Plankstadt | 7,35 | |
| Schwetzingen | 9,43 | km 84,55 der Strecke Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76) - Mannheim- Friedrichsfeld 77,06 - Schwetzingen 84,55 mit Zweigstrecken von Mannheim- Friedrichsfeld nach Heidelberg Rbf 85,808 und Heidelberg Hbf (alt) 88.1, (neu) 86,7 |
| km 13,56 der Strecke Mannheim Hbf 0,0 - Schwetzingen 13,56 - Graben-Neudorf 39,61 - Karlsruhe Hbf 60,66 - Durmersheim 74,14 - Rastatt 82,93 - Wintersdorf (Baden) 90,15 - Staatsgrenze 92,014 [Rheinbrücke nach Roeschwoog 21,819 - Hagenau (Els) 0,0] | ||
| km 10,17 der Strecke Mannheim Rbf 0,0 - Schwetzingen 10,17 | ||
| Oftersheim | 10,50 | km 14,67 der Strecke Mannheim Hbf 0,0 - Schwetzingen 13,56 - Graben-Neudorf 39,61 - Karlsruhe Hbf 60,66 - Durmersheim 74,14 - Rastatt 82,93 - Wintersdorf (Baden) 90,15 - Staatsgrenze 92,014 [Rheinbrücke nach Roeschwoog 21,819 - Hagenau (Els) 0,0] |
| Talhaus | 15,75 | |
| Lußhof | 21,256 | |
| 21,974 | ||
| Direktionsgrenze | = | |
| 3,839 | ||
| Baden | 22,175 | |
| Landesgrenze | = | Mitte Rhein |
| Pfalz | 3,638 | bayerische Provinz Pfalz |
| Rheinbahnhof | 2,982 | |
| Speyer Hbf | 0,0 | km 9,075 der Strecke Schifferstadt 0,015 - Wörth (Pf) 49,87 - Berg (Pf) 59,48 - Staatsgrenze km 60,959 [= km 56,837 - Lauterbourg (Els) 55,493 - Röschwoog 36,496 - Strasbourg Ville 0,0] |
| km 0,0 der Strecke Speyer Lokalbf 0,0 - Neustadt (Weinstraße) Lokalbf 29,1 (Lokalbahn Neustadt-Speyer) |
Kilometrierung 1938 - 1945 mit fester Rheinbrücke
Heidelberg Hbf 0,0 - Schwetzingen 9,43 - Speyer Hbf 26,89 (1938 - 1945 mit fester Rheinbrücke)
| Heidelberg Hbf | 0,0 | km 18,71 der Strecke Mannheim Hbf 0,0 - Heidelberg Hbf (alt) 18,71 - Karlsruhe Hbf 72,90 - Basel Bad. Bf 270,69 - Singen (Hoh) 384,08 - Konstanz 414,34 - Staatsgrenze 414,83 |
| km 0,0 der Strecke Heidelberg Hbf 0,0 - Meckesheim 19,80 - Neckarelz 51,85 - Osterburken 81,29 - Lauda 116,08 - Würzburg-Heidingsfeld West 153,69 - Abzw. 154,01 | ||
| km 88,1 der Strecke Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76) - Mannheim- Friedrichsfeld 77,06 - Schwetzingen 84,55 mit Zweigstrecken von Mannheim- Friedrichsfeld nach Heidelberg Rbf 85,808 und Heidelberg Hbf (alt) 88.1, (neu) 86,7 | ||
| Heidelberg Betriebsbf | 1,76 | |
| 3,73 | ||
| Überlänge | = | 730 m |
| 3,00 | ||
| Eppelheim | 5,02 | |
| Plankstadt | 7,35 | |
| Schwetzingen | 9,43 | km 84,55 der Strecke Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76) - Mannheim- Friedrichsfeld 77,06 - Schwetzingen 84,55 mit Zweigstrecken von Mannheim- Friedrichsfeld nach Heidelberg Rbf 85,808 und Heidelberg Hbf (alt) 88.1, (neu) 86,7 |
| km 13,56 der Strecke Mannheim Hbf 0,0 - Schwetzingen 13,56 - Graben-Neudorf 39,61 - Karlsruhe Hbf 60,66 - Durmersheim 74,14 - Rastatt 82,93 - Wintersdorf (Baden) 90,15 - Staatsgrenze 92,014 [Rheinbrücke nach Roeschwoog 21,819 - Hagenau (Els) 0,0] | ||
| km 10,17 der Strecke Mannheim Rbf 0,0 - Schwetzingen 10,17 | ||
| Oftersheim | 10,50 | km 14,67 der Strecke Mannheim Hbf 0,0 - Schwetzingen 13,56 - Graben-Neudorf 39,61 - Karlsruhe Hbf 60,66 - Durmersheim 74,14 - Rastatt 82,93 - Wintersdorf (Baden) 90,15 - Staatsgrenze 92,014 [Rheinbrücke nach Roeschwoog 21,819 - Hagenau (Els) 0,0] |
| Talhaus | 15,75 | |
| Lußhof | 21,256 | |
| Direktionsgrenze | 21,974 | |
| Rheinbahnhof | 23,285 | |
| Speyer Hbf | 26,89 | km 9,075 der Strecke Schifferstadt 0,015 - Wörth (Pf) 49,87 - Berg (Pf) 59,48 - Staatsgrenze km 60,959 [= km 56,837 - Lauterbourg (Els) 55,493 - Röschwoog 36,496 - Strasbourg Ville 0,0] |
| km 0,0 der Strecke Speyer Hbf 0,0 - Speyer Hafen 3,862 | ||
| km 0,0 der Strecke Speyer Lokalbf 0,0 - Neustadt (a d Weinstraße) Lokalbf 29,1 (Lokalbahn Neustadt-Speyer) |
Kilometrierung nach 1945 (gesprengte Eisenbahnbrücke wurde nicht wieder aufgebaut)
Heidelberg Hbf 0,0 - Schwetzingen 9,43 - Streckenende 21,760 (ab 1945 ohne Brücke)
| Heidelberg Hbf | 0,0 | km 18,71 der Strecke Mannheim Hbf 0,0 - Heidelberg Hbf (alt) 18,71 - Karlsruhe Hbf 72,90 - Basel Bad. Bf 270,69 - Singen (Hoh) 384,08 - Konstanz 414,34 - Staatsgrenze 414,83 |
| km 0,0 der Strecke Heidelberg Hbf 0,0 - Meckesheim 19,80 - Neckarelz 51,85 - Osterburken 81,29 - Lauda 116,08 - Würzburg-Heidingsfeld West 153,69 - Abzw. 154,01 | ||
| km 88,1 der Strecke Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76) - Mannheim- Friedrichsfeld 77,06 - Schwetzingen 84,55 mit Zweigstrecken von Mannheim- Friedrichsfeld nach Heidelberg Rbf 85,808 und Heidelberg Hbf (alt) 88.1, (neu) 86,7 | ||
| Heidelberg Betriebsbf | 1,76 | |
| 3,73 | ||
| Überlänge | = | 730 m |
| 3,00 | ||
| Eppelheim | 5,02 | |
| Plankstadt | 7,35 | |
| Schwetzingen | 9,43 | km 84,55 der Strecke Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76) - Mannheim- Friedrichsfeld 77,06 - Schwetzingen 84,55 mit Zweigstrecken von Mannheim- Friedrichsfeld nach Heidelberg Rbf 85,808 und Heidelberg Hbf (alt) 88.1, (neu) 86,7 |
| km 13,56 der Strecke Mannheim Hbf 0,0 - Schwetzingen 13,56 - Graben-Neudorf 39,61 - Karlsruhe Hbf 60,66 - Durmersheim 74,14 - Rastatt 82,93 - Wintersdorf (Baden) 90,15 - Staatsgrenze 92,014 [Rheinbrücke nach Roeschwoog 21,819 - Hagenau (Els) 0,0] | ||
| km 10,17 der Strecke Mannheim Rbf 0,0 - Schwetzingen 10,17 | ||
| Oftersheim | 10,50 | km 14,67 der Strecke Mannheim Hbf 0,0 - Schwetzingen 13,56 - Graben-Neudorf 39,61 - Karlsruhe Hbf 60,66 - Durmersheim 74,14 - Rastatt 82,93 - Wintersdorf (Baden) 90,15 - Staatsgrenze 92,014 [Rheinbrücke nach Roeschwoog 21,819 - Hagenau (Els) 0,0] |
| Talhaus | 15,75 | |
| Lußhof | 21,256 | |
| ED.Gr. | 21,760 | Angabe für 1951 |
| gleichzeitig Streckenende |
Seitenanfang
Kilometrierung nach Umbau und Verlegung Heidelberg Hbf 1955
Heidelberg Hbf 1,1 - Schwetzingen 9,43 - Streckenende 21,760
