Mannheim-FriedrichsfeldSüd

[Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76)] - Mannheim-Friedrichsfeld 77,06 - Abzw Mannheim-Friedrichsfeld Süd 78,60 (Personenzuggleise) (1947)

[Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76)] - Mannheim-Friedrichsfeld 77,06 - Abzw Mannheim-Friedrichsfeld Süd 78,58 (Güterzuggleise nach Mannheim Rbf) (1947)

zurück zur Hauptstrecke

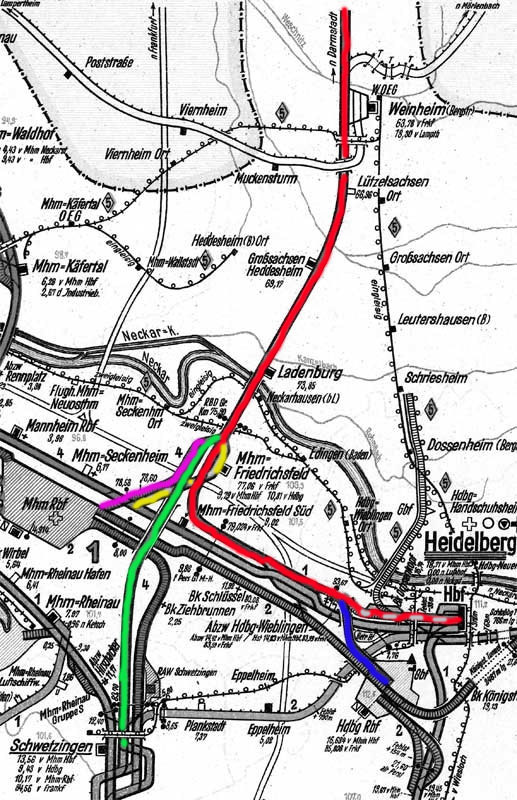

Auszug Streckenkarte von 1947

Quelle: [40]

Seitenanfang

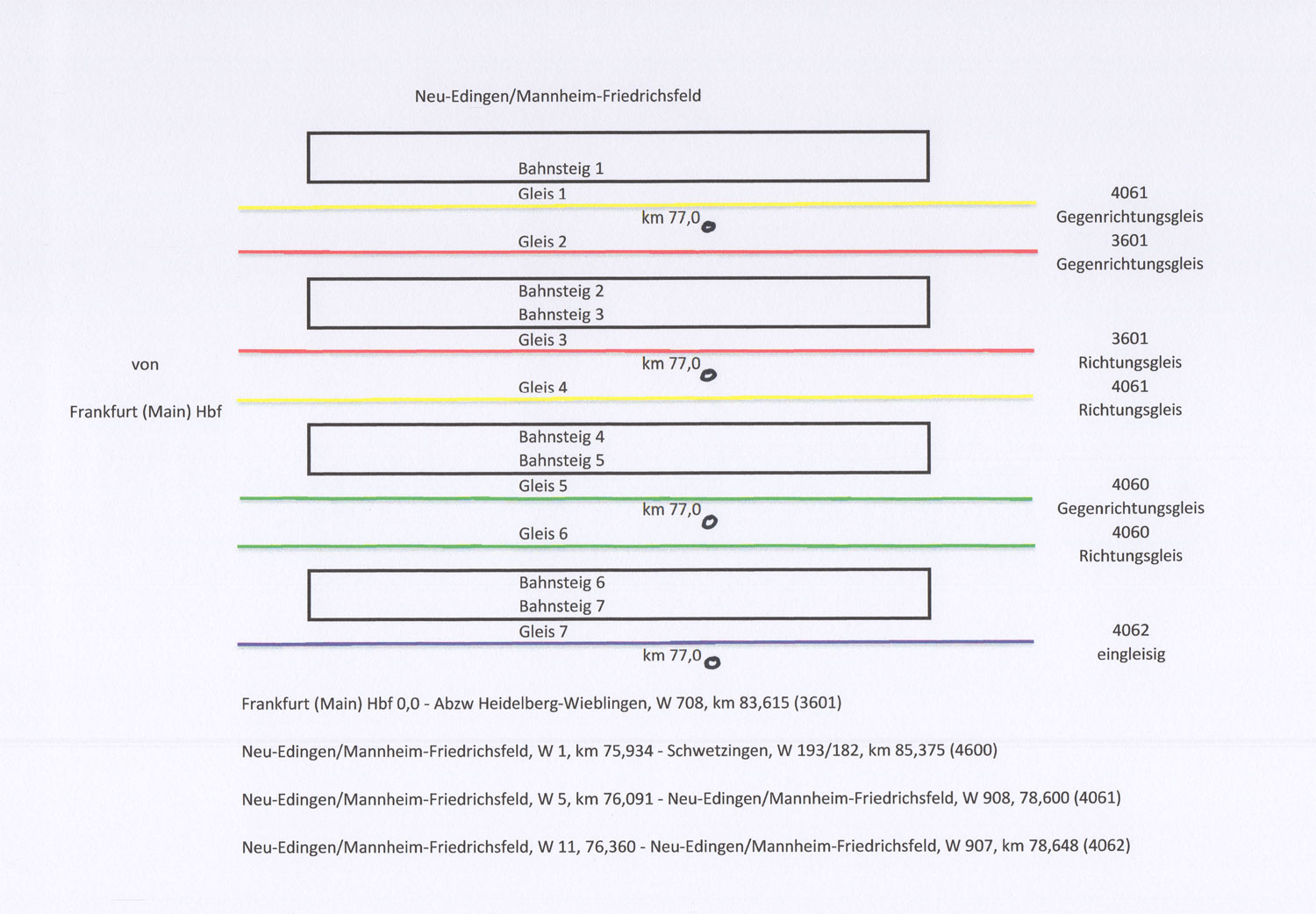

Lage der Gleise in Neu-Edingen/Mannheim-Friedrichsfeld

Zeichnung Klaus Erbeck

Seitenanfang

Stand der Kilometrierung: 1947

			Frankfurt (Main) Hbf	0,00
			▼
			Frankfurt (Main)-Louisa	3,73	►	Frankfurt (Main)-Niederrad	7,92
			▼
			Abzw Darmstadt-Arheilgen	22,61	►	Darmstadt Nord	25,68
			▼
			Darmstadt Hbf
Abzw Mhm-Friedrichsfeld Süd	78,60		▼
Personenzuggleise			Überlänge km 49,50 =	km 49,05
	▲		▼
		◄	Mannheim-Friedrichsfeld	77,06	►	Schwetzingen	84,56
	▼		▼
Abzw Mhm-Friedrichsfeld Süd	78,58		Abzw Heidelberg-Wieblingen	83,59	►	Heidelberg Rbf	85,808
Güterzuggleise			▼
▼			(Heidelberg Hbf)	87,87
(Mannheim Rbf)

Seitenanfang

Stand der Kilometrierung: 1979

[Frankfurt (Main) Hbf]	0,0

▼

▼

Mannheim-Friedrichsfeld	77,06
	►	km 77,06 der abgehende Strecke [Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76)] - Mannheim-Friedrichsfeld 77,06 - Abzw Heidelberg-Wieblingen 83,59 - (Heidelberg Hbf 87,89) mit weiterlaufender Kilometrierung [Streckenverzweigung mit gemeinsamen Nullpunkt Frankfurt (Main) Hbf]
	►	km 77,06 der abgehende Strecke [Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76)] - Mannheim-Friedrichsfeld 77,06 - Schwetzingen 84,56 mit weiterlaufender Kilometrierung [Streckenverzweigung mit gemeinsamen Nullpunkt Frankfurt (Main) Hbf]
	►	km 77,06 der abgehende Strecke [Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76)] - Mannheim-Friedrichsfeld 77,06 - Abzw Mannheim-Friedrichsfeld Süd 78,58 - (Güterzuggleise nach Mannheim Rbf) mit weiterlaufender Kilometrierung [Streckenverzweigung mit gemeinsamen Nullpunkt Frankfurt (Main) Hbf]
Abzw Mhm-Friedrichsfeld Süd (Personenzuggleise)	78,58	Strecke Mannheim Hbf 0,0 - Heidelberg Hbf 18,71 - Karlsruhe Hbf 72,90 - Basel Bad Bf 270,69 - Singen (Hohentwiel) 384,10 - Konstanz 414,34 - Grenze 414,83 - (Kreuzlingen)

[Frankfurt (Main) Hbf]	0,0

▼

▼

Mannheim-Friedrichsfeld	77,06
	►	km 77,06 der abgehende Strecke [Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76)] - Mannheim-Friedrichsfeld 77,06 - Abzw Heidelberg-Wieblingen 83,59 - (Heidelberg Hbf 87,89) mit weiterlaufender Kilometrierung [Streckenverzweigung mit gemeinsamen Nullpunkt Frankfurt (Main) Hbf]
	►	km 77,06 der abgehende Strecke [Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76)] - Mannheim-Friedrichsfeld 77,06 - Schwetzingen 84,56 mit weiterlaufender Kilometrierung [Streckenverzweigung mit gemeinsamen Nullpunkt Frankfurt (Main) Hbf]
	►	km 77,06 der abgehende Strecke [Frankfurt (Main) Hbf 0,0 - Darmstadt Hbf 27,73 (Gegengleis 27,76)] - Mannheim-Friedrichsfeld 77,06 - Abzw Mannheim-Friedrichsfeld Süd 78,60 (Personenzuggleise) mit weiterlaufender Kilometrierung [Streckenverzweigung mit gemeinsamen Nullpunkt Frankfurt (Main) Hbf]
Abzw Mhm-Friedrichsfeld Süd (Güterzuggleise)	78,6	Strecke Mannheim Hbf 0,0 - Heidelberg Hbf 18,71 - Karlsruhe Hbf 72,90 - Basel Bad Bf 270,69 - Singen (Hohentwiel) 384,10 - Konstanz 414,34 - Grenze 414,83 - (Kreuzlingen)
(Mannheim Rbf)
